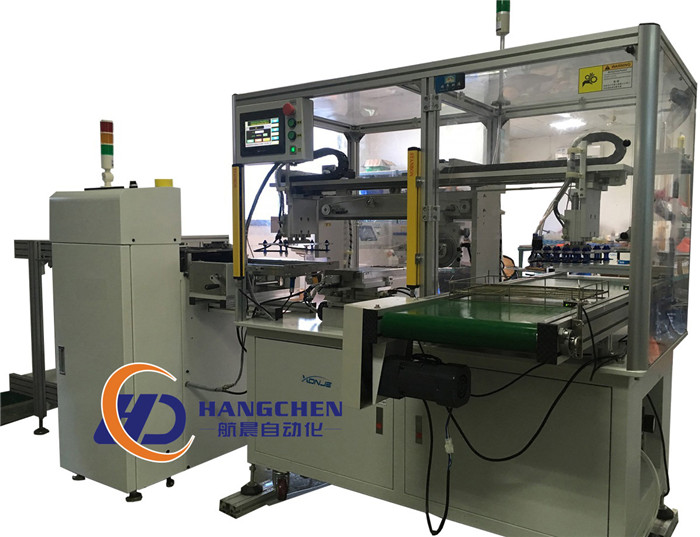

Автоматический разделитель панелей с V-образным пазом

Технические характеристики

Описание автоматического депанелера с V-образной канавкой/Полностью автоматического депанелера:

Этот полностью автоматический депанелер с V-образной канавкой дополнительно повышает качество разделения панелей. Он автоматически прорезает V-образные канавки по осям X и Y, обеспечивая чистое и беззаусенцев разделение алюминиевых подложек (300–1500 мм), медных подложек, FR4 и стеклопластика. Депанелер можно подключить к сборочной линии для полностью автоматического депанелера, устраняя необходимость ручной установки плат. Депанелер транспортируется мобильной сборочной линией, что значительно сокращает трудозатраты и обеспечивает полностью автоматизированный депанелер. При смене продукта высекальный пресс можно заменить напрямую, что исключает необходимость ручной настройки инструмента и значительно экономит время.

Характеристики автоматического депанелера с V-образной канавкой/полностью автоматического депанелера:

• Этот станок предназначен для автоматического депанелера с несколькими резаками в одном устройстве, что позволяет выполнять индивидуальные высечки для различных изделий. Смена продукции происходит быстро и легко. 2. Электрическая система управления легко включается и выключается через человеко-машинный интерфейс.
• Человеко-машинный интерфейс оснащен световой завесой и акриловой крышкой на рабочей поверхности для безопасности.
• Под резаком расположен поддон для сбора пыли (пылеуловитель может быть установлен по запросу).
• Вся система напольная.
• Рама автоматической линии представляет собой сварную квадратную раму с панелями из листового металла и окрашенным покрытием.
• Рабочая поверхность изготовлена ​​из стали 45# или алюминия AL6061, хромированного или оксидированного.
• Габариты: длина 1900 мм, ширина 700 мм и высота 1100 мм (просвет от панели до пола 900 мм).
• Масса нетто: 200 кг.

Параметры автоматического разделителя панелей с V-образной канавкой / Полностью автоматического разделителя панелей:

• Подходит для всех типов панелей с V-образной канавкой.
• Длина реза: панели с V-образной канавкой длиной менее 400 мм.
• Толщина реза: 0,5–3,5 мм
• Ширина реза: 6–240 мм
• Обрабатываемые материалы: ДВП, алюминиевые печатные платы, медные печатные платы
• Точность вырубки: ±0,1 мм
• Срок службы вырубки: более 500 000 резов
• Система мониторинга данных: отслеживает время безотказной работы машины, производительность, информацию о сбоях оборудования и автоматическое отклонение ошибок.
• Операция разделения панелей: питатель или присоска непосредственно прикрепляются к сборочной линии для подачи или всасывания печатной платы в пресс-форму для разделения панелей. После загрузки пресс-форма следует по запрограммированному маршруту, следуя V-образным канавкам панели печатной платы. После резки продукт и отходы одновременно удаляются с помощью присосок. Отходы подаются на раму для отходов, а затем продукт подается в лоток на сборочной линии для удаления. Этот цикл обеспечивает полностью автоматизированное производство.
