Гидравлический штамповочный пресс с сервоприводом HCP8-30T

Технические характеристики

Характеристики сервогидравлического разделителя пробивных панелей HCP8-30T:

• Использует сервогидравлическую пробивку для высокой скорости, скорость резки составляет 8 секунд на панель.
• Подходит для резки различных панелей FPC с полнослойными соединениями с точностью резки ±0,03 мм. Ход пробивки регулируется произвольно, также предусмотрена функция полной пробивки панели наполовину.
• Давление пробивки 30 тонн, с гидравлической сигнализацией давления и температуры.
• Размеры стола для резки (Д*Ш): 460*400 мм
• Точность платформы: Подвижная платформа и стол штампа имеют горизонтальную точность ±0,02 мм. Система состоит из серводвигателя, сервопривода и датчиков, а система управления управляет движением платформы вперед и назад, обеспечивая работу с FPC.
• Максимальная толщина штампа: T = 200 мм, что обеспечивает нормальную резку.
• Автоматическое определение высоты реза. Высокоточные направляющие штанги, высококачественные гидравлические цилиндры, масляные насосы, двигатели Panasonic, несколько маслопроводов, пропорциональные и электромагнитные клапаны обеспечивают процесс пробивки. Система управления обеспечивает точную регулировку давления и стабильную резку сверху вниз.
• Выдвижной стол для резки (стол для резки автоматически возвращается в рабочее положение после завершения резки) с сервоприводом, обеспечивающим высокую скорость и точность.
• Сенсорный экран позволяет произвольно настраивать объем производства оборудования: количество деталей, производимых оборудованием, и необходимое количество деталей, которые должно быть изготовлено оборудованием, может быть задано пользователем вручную.

Описание: дисплей давления оборудования должен отображать измеренное значение.

Давление оборудования можно настроить самостоятельно на сенсорном экране. При входе в интерфейс регулировки давления для разблокировки параметров перед их настройкой требуется пароль, не являющийся оператором.

Описание: в зоне ручной загрузки имеется защитное устройство. В зоне ручной загрузки должна быть установлена ​​защитная решетка.

 Система управления

• Программируемый контроллер ПЛК + сенсорный экран используются для управления всем процессом работы, который может управляться автоматически или вручную.
• В нештатных ситуациях осуществляется аварийная остановка с подачей звукового и визуального сигнала тревоги.
• Кнопки аварийной остановки и устройства аварийной сигнализации установлены с обеих сторон оборудования.
• Панель управления заблокирована для предотвращения несанкционированного изменения и настройки параметров.
• Оснащена независимым распределительным шкафом питания, схема функционально разделена на блоки сильного и слабого тока для удобства обслуживания.
• Система оснащена системой защиты от перегрузки.

Сенсорный экран

• Возможность настройки разрешений на работу, управления: толчковый, ручной, полуавтоматический, сохранение выходных данных, статистики и информации об ошибках.
• Возможность выбора и настройки программ (для каждой станции), мониторинга в режиме реального времени, настройки параметров и других функций в настройках параметров (уровень инженера: требуются права на настройку).

Технические характеристики сервогидравлического штамповочного станка HCP8-30T:

• Модель, загрузочная зона, выходные габариты/размеры машины, режим работы
• XJP8-30, 400 x 400, 30 тонн, 1500 x 1200 x 2300 мм, сервогидравлический
• Рабочее давление воздуха: 0,5–0,7 МПа
• Рабочее напряжение: 380 В
• Масса машины: 1300 кг
• Размеры машины: 1500 x 1200 x 2300 мм (Д x Ш x В, мм)

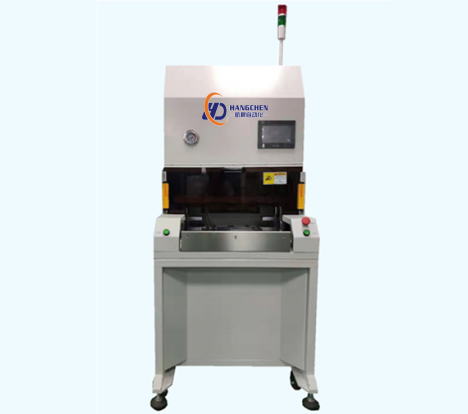

Внешний вид корпуса:
