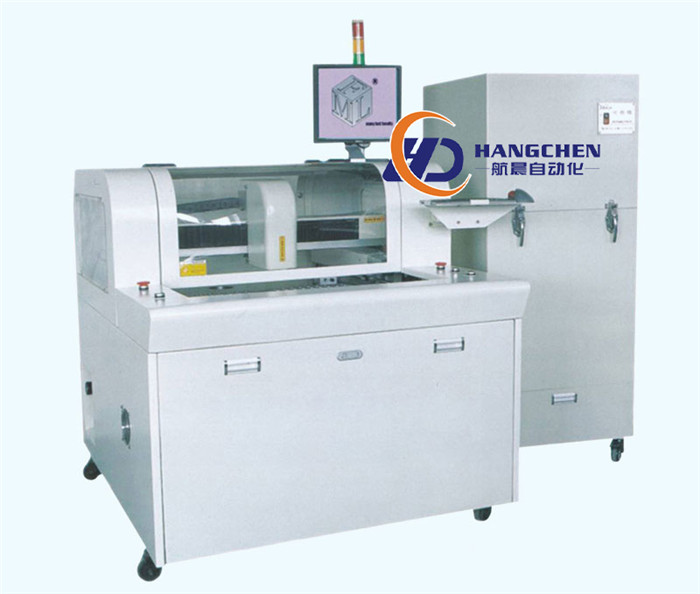

Визуальный фрезерный станок для резки криволинейно-фрезерных печатных плат HC-L830

Применение: Подходит для резки различных печатных плат с штампованными отверстиями и точечными соединениями, а также алюминиевых и медных подложек для светодиодного освещения.

Технические характеристики

Параметры визуально-фрезерного станка HC-L830:

1. Габариты

• Размеры: 1220 мм * 1450 мм * 1420 мм
• Вес: 500 кг
• Регулируемая высота основания: 60–110 мм

2. Манипулятор

• Тип двигателя: Panasonic серии MINAS A4
• Повторяемость двигателя: 0,001 мм
• Максимальный рабочий диапазон по каждой оси: 680 мм * 360 мм * 50 мм

3. Рабочая станция

• Позиционирование панели: позиционирование с помощью приспособления, позиционирование универсального выталкивателя, визуальная калибровка
• Загрузка и выгрузка панели: ручное позиционирование
• Максимальный размер панели: 320 мм * 320 мм
• Максимальная толщина панели: 5 мм

4. Крепление:

• Жесткое крепление: универсальный выталкиватель (металл) и специальное антистатическое крепление
• Верхний зажим: позиционирование отверстия

5. Двигатель шпинделя

• Мощность: 400 Вт
• Максимальная скорость: 40 000 об/мин
• Способ охлаждения:
• Естественное и воздушное охлаждение
• Смена инструмента:
• Специализированная замена ключа

6. Возможности фрезерования

• Максимальная скорость резания: 100 мм/с
• Максимальная скорость перемещения :3000 мм/с
• Повторяемость резания: 0,01 мм

7. Вакуумная система

• Мощность системы фильтрации: 1,5 кВт, однофазный двигатель 220 В
• Фильтр: Доступны вертикальные и горизонтальные типы

8. Вспомогательные устройства

• Мощность: 2 кВт, переменный ток 220 В
• Подача воздуха: 2-5 кг/см²

9. Программирование

• Способ программирования: Онлайн-программирование
• Функции редактирования: Прямая линия, наклонная линия, окружность и круг
• Хранение программ: Выберите место хранения по мере необходимости
• Программирование конфигурации ПЗС: Высокопиксельная цветная ПЗС-матрица серии Computar
• Компенсация диаметра инструмента:
• Обеспечивает Компенсация различных углов и форм по выбору пользователя.
• Настройки фильтра: После каждой операции обработки фильтр автоматически очищается, а пыль собирается в пылесборнике.

10. Мониторы работы

• Трехцветная подсветка:

Высокояркий трехцветный индикатор контролирует различные рабочие условия станка.

• Определение качества инструмента:

Автоматическое определение срока службы инструмента и времени использования

• Обнаружение перегрева двигателя:

Функции защиты от перегрева, перегрузки и низкого напряжения

• Обнаружение перегрузки сервопривода:

Функции защиты от перегрузки, целостности линии и низкого напряжения

• Отслеживание срока службы инструмента:

Автоматическое определение срока службы инструмента

• Подсчет панелей:

Модель панели, количество панелей и различные методы подсчета.

• Журнал ошибок станка:

Программное обеспечение автоматически запоминает все записи о сигналах тревоги станка.

11. Точность

• Точность позиционирования осей: 0,001 мм
• Точность зазора между панелями: 0,01 мм

12. Безопасность

• Защитный кожух рабочей зоны: Герметичность со всех сторон
• Датчик блокировки дверцы: Датчики микровыключателей передней и задней защитной дверцы
• Кнопка аварийной остановки: Левый и правый рабочие столы
