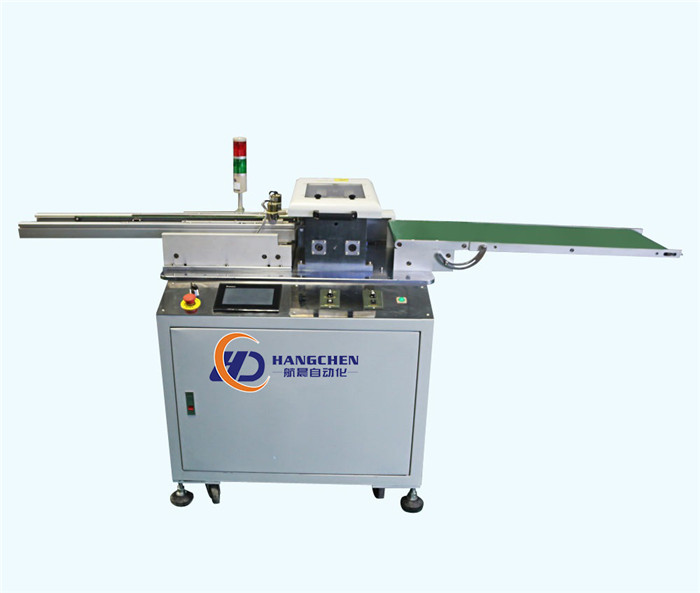

Многосекционный светодиодный разветвитель HCVC-5L

Применение: Подходит для одноразовой резки различных печатных плат с V-образными пазами, подложек светодиодных ламп и т. д.

Технические характеристики

Описание многолезвийного депанелятора для световых полос HCVC-5L:

Этот полностью автоматический многолезвийный депанелятор с V-образной канавкой обеспечивает ещё более качественное разделение панелей. Он обеспечивает чистый рез без заусенцев для алюминиевых подложек (300–1500 мм), медных подложек, FR4 и стеклопластика. Депанелятор можно подключить к сборочной линии для полностью автоматизированного разделения панелей, устраняя необходимость ручной установки плат. Разделанные панели транспортируются с помощью мобильной сборочной линии, что значительно снижает трудозатраты. При смене продукта можно напрямую заменить режущий инструмент, что устраняет необходимость ручной регулировки ножей и значительно экономит время.

Характеристики многолезвийного депанелятора для световых полос HCVC-9A:

• Этот станок предназначен для автоматического разделения панелей с помощью нескольких ножей и способен обрабатывать световые полосы шириной от 10 мм.
• Станок обеспечивает быструю переналадку.
• Электрическая система управления легко доступна через интерфейс «человек-машина», что обеспечивает удобное включение и выключение.
• Интерфейс «человек-машина» оснащен световой завесой и акриловым покрытием на рабочей поверхности для обеспечения безопасности.
• Поддон для сбора пыли расположен под пресс-формами для разделения панелей (пылеуловитель может быть установлен по запросу).
• Напольная конструкция.
• Каркас автоматической линии представляет собой квадратную сварную раму с затворами из листового металла и окрашенным стальным покрытием.
• Рабочая поверхность изготовлена ​​из стали 45# или алюминия AL6061, хромированного или оксидированного.
• Размеры: длина 900 мм, ширина 700 мм и высота 1100 мм (900 мм от световой панели до пола).
• Вес нетто: 100 кг.

Параметры многофункционального станка для резки светодиодных лент HCVC-5L:

• Подходит для всех типов V-образных панелей
• Длина реза: светодиодные панели длиной более 200 мм
• Толщина реза: 0,5–3,5 мм
• Ширина реза: 6–240 мм
• Обрабатываемые материалы: ДВП, алюминиевая и медная подложки
• Точность вырубки: ±0,1 мм
• Срок службы вырубки: более 500 000 циклов
• Система мониторинга данных: мониторинг работоспособности, контроль производственной мощности, информация о неисправностях оборудования и автоматическое исправление ошибок
