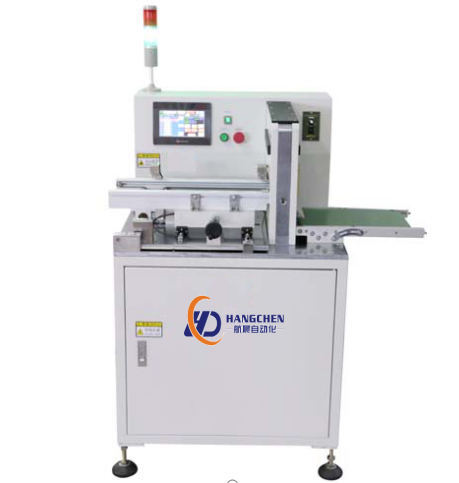

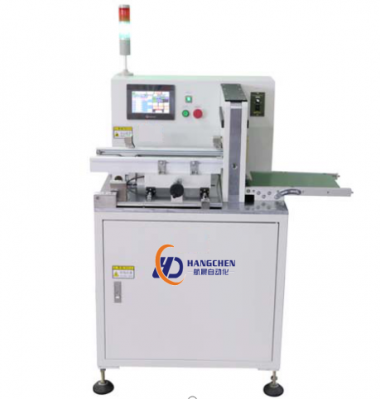

Автоматический безнапряженный делитель печатных плат (PCB) HCV-6D

Применение: подходит для резки светодиодных панелей, алюминиевых подложек COB, алюминиевых подложек, медных подложек и картона.

Технические характеристики

Характеристики машины для депанелирования печатных плат HCV-6D:

Безопасность, автоматизация, эффективность и экономия труда

• Автоматическая машина для депанелирования гильотинного типа подходит для депанелирования различных печатных плат, особенно прецизионных плат с компонентами на одной стороне. Высота компонентов на печатных платах должна быть менее 6 мм.
• Используя интерфейс «человек-машина» на основе ПЛК, микрокомпьютер управляет программой, полностью автоматически контролируя количество резов и ход реза, что экономит трудозатраты и повышает эффективность.
• Полностью автоматическая подача и резка печатных плат с автоматическим подсчетом выходных данных микрокомпьютером для наглядного отображения информации.
• После резки печатные платы подаются непосредственно на линию контроля по конвейеру, что исключает необходимость повторных операций. 5. В процессе резки печатная плата перемещается, и гильотина режет с усилием менее 500°. Прямой нож движется вверх и вниз, предотвращая повреждение электронных компонентов на подложке.
• Защитные очки обеспечивают безопасность производства.

Параметры станка для разделения печатных плат без напряжения HCV-6D:

• Станок предназначен для однонаправленного разделения печатных плат с V-образной канавкой после установки, как показано на рисунке ниже.
• Он оснащен функциями автоматической подачи и резки, что обеспечивает простоту и быстроту работы.
• Различные настройки параметров обеспечивают равномерную подачу и разделение плат.
• Основные компоненты привода оснащены прецизионными шаговыми двигателями Xinnong и пневматическими компонентами SMC, что обеспечивает высокую повторяемость.
• Весь станок использует ПЛК Mitsubishi и сенсорную систему управления Weilun, обеспечивая простой и удобный интерфейс. Производительность: 15 с/шт. (200*150 мм, восемь резов для справки)
• Рабочая зона защищена световым барьером безопасности.
• Станок может сохранять несколько наборов параметров для немедленного вызова.
• Данный станок может резать подложки с V-образной канавкой только в одном направлении и не может резать в двух направлениях.
• Рабочее напряжение: 220 В переменного тока, 50 Гц.
• Рабочее давление воздуха: 0,6–0,8 МПа.
• Толщина подложки для резки: 0,3–3,5 мм.
• Высота детали: ограничение по высоте печатной платы: 6 мм.
• Максимальная рабочая область: ширина 250 мм, длина 300 мм.
• Расстояние детали от линии реза: больше или равно 1,5 мм.
• Режим работы: автоматическая подача и автоматическая резка.
• Габариты станка: длина * ширина * высота = 2020 мм * 650 мм * 1200 мм.
• Размеры упаковки: Длина * Ширина * Высота = 2120 мм * 750 мм * 1350 мм
• Вес: 220 кг
• Ёмкость памяти: 50 комплектов
• Подключённая сборочная линия: Максимальная ширина сборочной линии 250 мм
• Название и модель станка: Полностью автоматический разделитель досок без стресса
