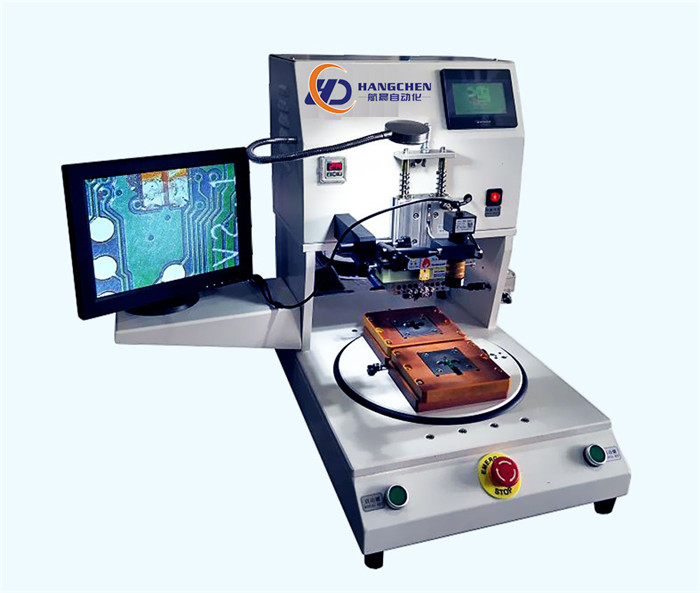

Аппарат для сварки чипов картриджей, импульсной сварки печатающих головок, термопресс для принтеров HCHP-3A

Применение: Подходит для опрессовки различных высокоплотных TAB, TCP, а также для опрессовки пайкой FPC, FFC, TFT и печатных плат.

Технические характеристики

Характеристики аппарата для приварки чипов к картриджам HCHP-3A:

• Импульсный метод нагрева позволяет регулировать скорость нагрева в зависимости от типа продукта
• Уникальная конструкция плавающей головки обеспечивает равномерное распределение давления по всему изделию.
• Оснащен функцией вакуумирования для облегчения выравнивания и двухстанционным роторным питателем для повышения эффективности.
• Цифровое управление температурой обеспечивает четкий и точный контроль с программируемыми профилями, включая температуры предварительного нагрева и оплавления.
• Оснащен цифровым реле давления для установки диапазонов давления и защиты от превышения давления.
• Управление ПЛК, 7-дюймовый цветной сенсорный ЖК-дисплей для ввода данных и отображения температурной кривой в режиме реального времени.
• Меню на китайском языке для интуитивной навигации по всем параметрам, упрощающее эксплуатацию.
• Защита паролем, самодиагностика системы и отображение сообщений об ошибках.

Технические характеристики аппарата для приклеивания чипов к картриджам HCHP-3A:

• Размеры аппарата: 610 x 450 x 610 мм (длина/ширина/высота)
• Рабочая зона: 150 x 150 мм
• Вес аппарата: 62 кг
• Рабочее давление воздуха: 0,4–0,8 МПа
• Источник питания: 220 В переменного тока ±10%, 50 Гц, 2000 Вт
• Регулировка температуры: двухступенчатая
• Сила прессования: 1–20 кг
• Регулировка температуры: от комнатной температуры до 600 °C, ±0,5 °C
• Точность: 1–99 секунд (регулируется с шагом 1 секунда)
• Точность прессования: 0,05 мм
• Позиционирование: ПЗС-матрица + ЖК-дисплей
• Количество креплений: 2
• Выгрузка: ручной захват/установка
• Запуск: Двуручный пресс
• Нагрев: импульсный
