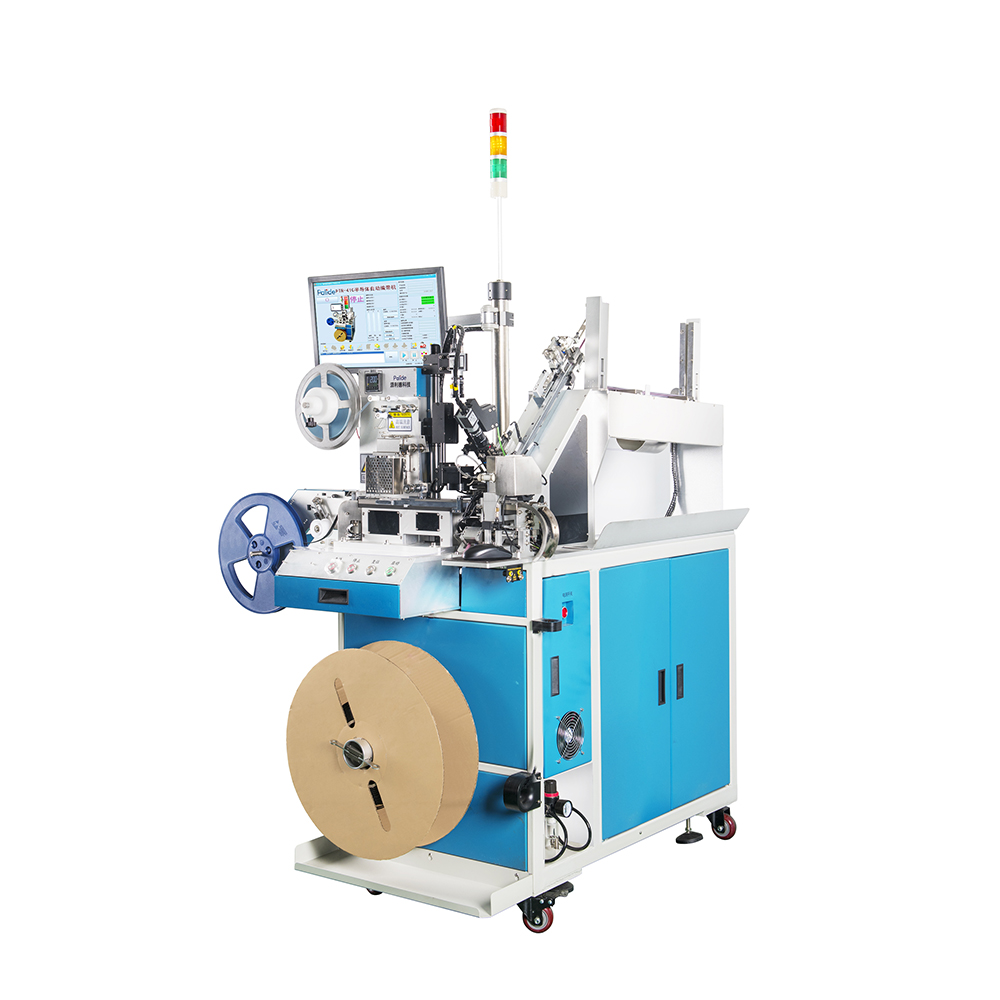

Автоматический ленточный монтажник интегральных схем PTR-410

Технические характеристики

PTR-410 Автоматический ленточный монтажник использует автоматический механизм подачи из трубок, гравитационное скольжение компонентов, серводвигатель с кулачковым механизмом для вакуумного захвата, храповой механизм для подачи несущей ленты, сервопривод термоуплотнительного ножа для горячего прессования или самоклеящейся герметизации, и систему выгрузки готовых рулонов. В конструкции предусмотрено место для установки системы 2D/3D визуального контроля.

Управление осуществляется через специализированный промышленный компьютер под управлением ОС Windows. Интерфейс оператора интуитивно понятен и эстетичен, что обеспечивает удобство использования.

Технические параметры

• Способ подачи:Автоматический механизм подачи плавно вращается, подавая ИС из трубок в трек. На стойке подачи можно единовременно размещать до 50 трубок.
• Механизм захвата:Серводвигатель управляет вращением кулачка, точно помещая ИС из наклонного трека в несущую ленту.
• Движение несущей ленты:Приводимая в движение серводвигателем и храповым колесом, несущая лента, совмещенная с помещением ИС, движется вперед на высокой скорости.
• Соединение крышки ленты:Серводвигатель приводит в действие уплотнительный нож, совершающий возвратно-поступательные движения для термического прессования или самоклеящегося уплотнения.
• Способ выгрузки:Автоматическая выгрузка намоткой ленты на катушку, а также имеются 2 порта для ручной выгрузки трубок.
• Система управления:Управление осуществляется специализированным промышленным компьютером и системой Windows, с возможностью отображения в реальном времени количества продуктов в каждой трубке, значения UPH, JAM RATE, а также местоположения неисправностей, причин и методов их устранения. Также возможны сохранение данных и печать производственных данных.
• Предусмотрено место для установки системы 2D/3D визуального контроля.
• Обладает функцией визуального контроля для упаковки в ленту и для отгрузки в трубках.
• Режим работы:Автоматический или ручной на выбор.
