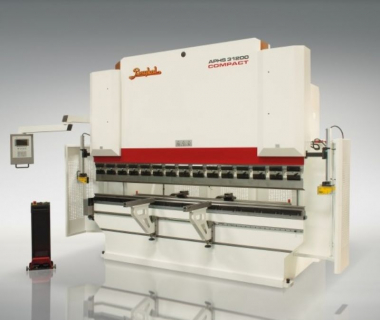

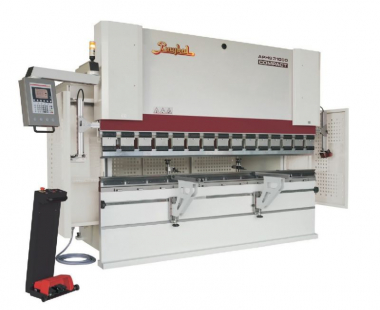

Гидравлический гибочный пресс с ЧПУ компактного типа ECO, 200 тонн

Техническая информация ;

A Длина изгиба : 3100 мм
B Расстояние между ножками : 2550 мм
C Ширина ножки : 1610 мм
G Высота нижней челюсти : 880 мм
H Высота станка : 2905 мм
K Размах челюсти : 530 мм
L Ход поршня : 260 мм
M Ширина стола : 90 мм
N Глубина горловины : 410 мм
Объем масляного бака : 210 л
Скорость - Посадка : 130 мм/с
- Подъем : 10 мм/с
- Взлет : 120 мм/с
Вес : 11 000 кг
Грузоподъемность : 240 тонн
Мощность двигателя : 22 кВт

Общие характеристики :

Очень простая в использовании система ЧПУ со всеми необходимыми расчетами изгиба и обширной библиотекой штампов с памятью.

Пригодность для массового производства, требующего постоянной повторяемости, наряду с многогранными сложными формами.

Точность скручивания и повторяемость как минимум в пять раз выше, чем у обычных гибочных прессов.

Полностью синхронизированные оси Y1-Y2 до +-0,01 мм благодаря технологии пропорциональных клапанов и точным линейным линейкам.

Очень быстрая задняя подставка с сервоприводом переменного тока, управляемым ЧПУ.

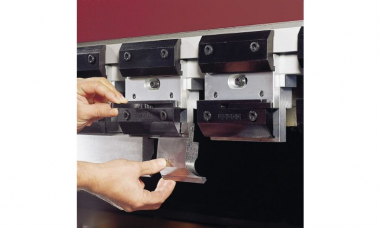

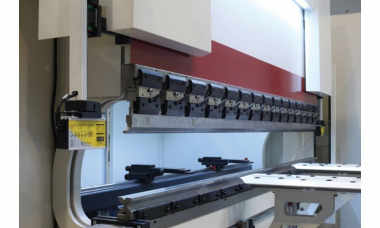

Держатели верхней формы европейского типа с универсальным адаптером.

Сегментированная верхняя форма.

Сегментированная нижняя форма.

Высокие значения хода и размаха челюсти.

Горло очень глубокое. (350/380 мм)

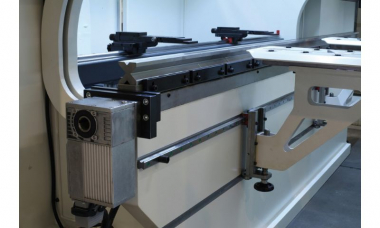

Два опорных рычага, движущихся по рельсовому вагону.

Ножная консоль с двумя педалями и кнопкой аварийной остановки.

Подвижный джойстик.

Боковые и задние корпуса с рычагами.

Электрический шкаф с питанием от ПЛК и охлаждающим вентилятором, состоящий из пронумерованных кабелей.

Моноблочный сварной корпус со статической и динамической жесткостью.

Движение верхней челюсти поддерживается волоконными подшипниками скольжения с низким коэффициентом трения.

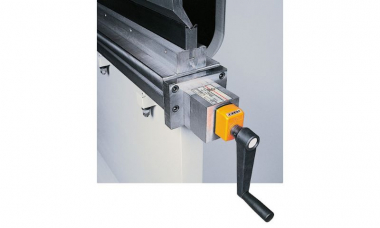

Различные варианты держателя, пресс-формы и бомбометания.

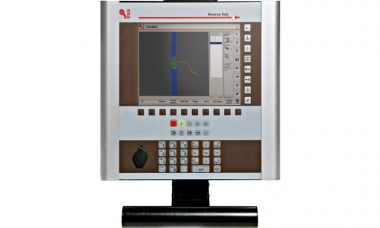

Особенности управления ЧПУ :

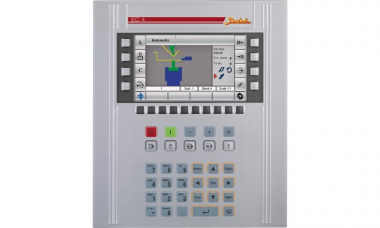

Тип управления: 4-осевой цифровой ЧПУ, Байкал EC4.

Управляемые оси станка : цилиндры Y1-Y2, 2 оси заднего упора, ось бомбометания.

Автоматическое определение оптимальной числовой последовательности скручивания с обнаружением столкновений.

Я хочу ввести информацию о шаблоне в 2D (2D) графический редактор.

Программирование положений осей с помощью автоматического управления; Ось R

автоматический расчет его положения, тоннажа отсека и бомбометания.

Высокая емкость памяти для программных шагов и информации о шаблонах, емкость 7000 программ и 80 шагов в каждой программе, большое количество продуктов и возможность 99 повторений для каждого шага программы.

Программа с двумерной графикой (2D off-line) для создания файлов скручивания, которые можно передавать в управление с помощью USB-накопителя, поставляется с машиной бесплатно.

Программирование готовой продукции путем прямого ввода угла изгиба или абсолютного значения. Программируемые или автоматически рассчитываемые функции для каждой программы ЧПУ: длина/толщина изгиба, выбор материала, выбор формы, метод скручивания, положение отключения звука, точка защемления, сила/скорость нажатия, инкрементное перемещение и втягивание задней опоры, время остановки, время ожидания для изменения положения осей, скорость декомпрессии, регулировка конического скручивания, Коррекция оси Y и X.

Возможность ручного управления всеми осями.

16 различных языковых опций.

Загрузка информации о программе и шаблоне на флэш-диск USB.

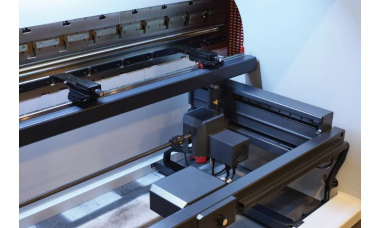

Варианты спинки сиденья :

(A) Система задней опоры оси X:

Движение на шариковых валах
Привод переменного тока с сервоприводом
Высота и расстояние между двумя утками с боковой регулировкой
:650 мм.
Скорость :330 мм/с.
Точность положения :+-0,03 мм.

(B) Задняя опорная система с осью X - R:

Движение на шариковых валах
Привод переменного тока с сервоприводом
Две утки с регулировкой высоты и бокового
расстояния:
Ось X : 650 мм.
R-ось : 160 мм.
Скорость:
ось X : 350 мм/с.
R- ось : 240 мм/с.
Точность положения:
ось X : +-0,03 мм.
R- ось : +-0,05 мм.

Модель

Стоимость

APHS-C 31200

По запросу
