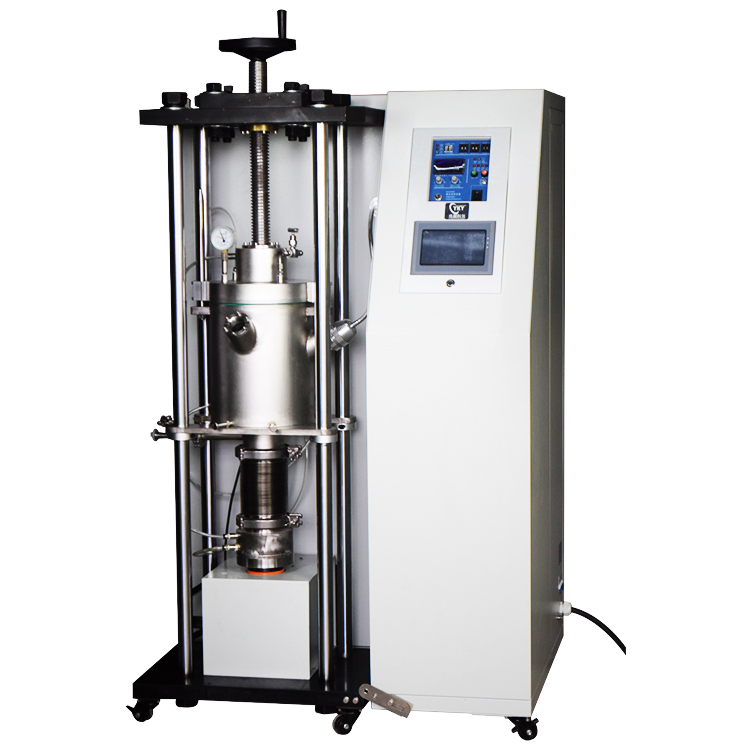

Это вакуумная печь для прессования с быстрым подогревом (VRHP или RHP), предназначенная для изготовления плотных поддонов в условиях вакуума или защитного газа.
Технические характеристики

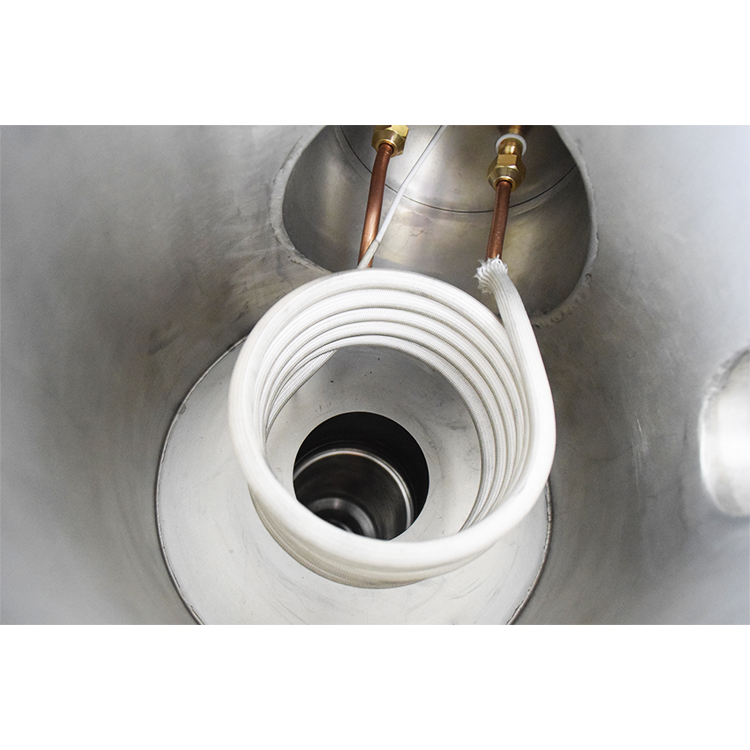

Эта машина представляет собой вакуумную печь для прессования с быстрым подогревом (VRHP или RHP), предназначенную для изготовления плотных поддонов в условиях вакуума или защитного газа. В систему встроен индукционный нагреватель мощностью 15 кВт с регулируемой температурой, который обеспечивает достаточную мощность для быстрого нагрева графитовой пресс-формы до 1700 ℃. Индукционная катушка встроена в вакуумную камеру из нержавеющей стали. Электрогидравлический пресс устанавливается снизу камеры, обеспечивая усилие прессования до 5 тонн.
Технические параметры
|
Макс. Давление |
5 метрических тонн (10 МПа по манометру). |
|
Гидравлическая электрическая Прижимная машина |
Диаметр поршня: 60 мм. Расстояние перемещения по вертикали: 35 мм. Автоматический регулятор давления |
|
Индукционный нагреватель |
Рабочее напряжение: 208-240 В переменного тока, 50/60 Гц, трехфазное (трехфазное напряжение 380 В предоставляется по запросу) Рабочий ток: 40 А (с выключателем на 60 А). Максимальная потребляемая мощность: 15 кВт. Выходная частота: 30 ~ 80 кГц. Рабочий цикл: 80%. Макс. Рабочая температура: 1600 ℃ Максимальная продолжительность: <30 мин. Конечная температура: 1700 ℃ <1 мин. (Это может привести к повреждению термопары) Воздушное охлаждение: вентилятор. Защита: контроль давления воды, защита от высоких температур и превышения мощности. |
|
Температура. Контроллер |
Рабочее напряжение: 208 ~ 240 В переменного тока, однофазное. Прецизионный цифровой регулятор температуры с автоматической настройкой PID. Температурный профиль, содержащий максимум 30 программируемых сегментов для управления нагревом, хранением и охлаждением. Защита от перегрева и выхода из строя термопары. Точность измерения температуры: ± 3℃. Термопара типа B. Диапазон непрерывных рабочих температур: 1000 ~ 1600℃. по запросу предоставляется более низкий температурный диапазон (300-600℃). Максимальная скорость нагрева в вакууме (только для графитовой пресс-формы внутреннего диаметра 0,5 "; без термоблока): 4 ℃/с (4 минуты 50 секунд от комнатной температуры до 1200℃) 2 ℃/с (5 мин 40 секунд от 1200 до 1300 ℃) 1,5 ℃/с (6 минут 46 секунд от 1300 до 1400 ℃) 1,2℃/с (8 минут 10 секунд от 1400 до 1500℃) 1 ℃/с (9 минут 50 секунд от 1500 до 1600℃) Экспериментальная скорость охлаждения в вакууме: 3,5 ℃/с (~ 2 минуты 20 секунд от 1600 до 1200℃) 1,1 ℃/с (~ 8 минут 10 секунд от 1200 до 800℃) 0,4 ℃/с (~ 21 минута 25 секунд от 800 до 500℃) 0,16 ℃/с (~ 37 минут 15 секунд от 500 до 350℃) 0,06 ℃/с (~ 104 минуты 20 секунд от 350 до 150℃) |
|
Рабочая камера и уплотнительный фланец |

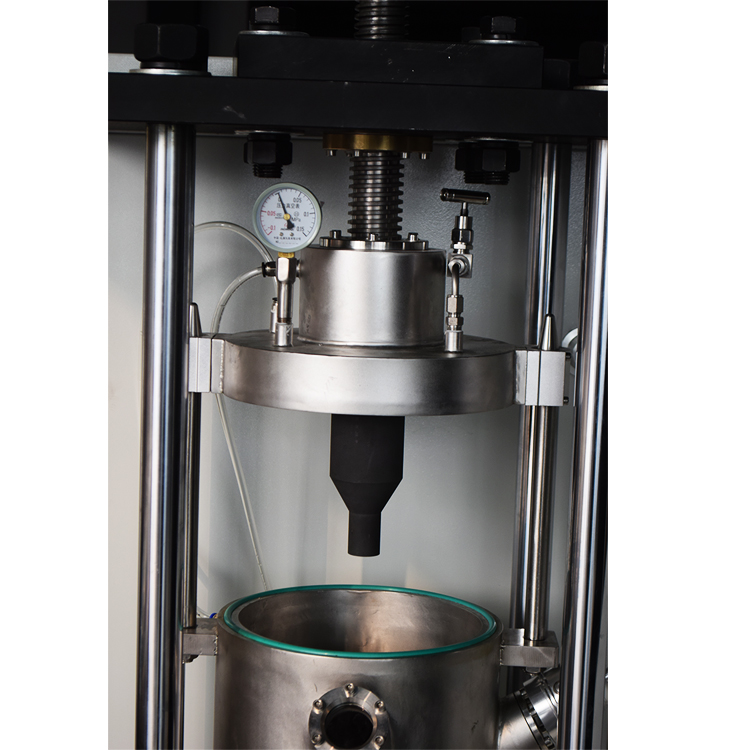

Камера с вакуумным уплотнением из нержавеющей стали: 260 × 230 × 320 мм (OD × ID × L). Фланцы на обоих концах камеры. Фланцы имеют туннель для охлаждающей воды. Оснащена вакуумным отверстием KF-25D, манометром, отверстием для впуска газа 1/4 " с игольчатым клапаном из нержавеющей стали. Верхний фланец можно поднять, подняв ходовой винт, который обеспечивает легкий доступ для извлечения графитовой матрицы. Требуется расход воды не менее 55 литров в минуту. |
|
Цифровой манометр |
Максимальное отображаемое давление составляет до 10 МПа. |
|
Набор штампов для прессования высокотемпературного графита |
Два встроенных графитовых опорных стержня с максимальным давлением 50 МПа В комплект входит один комплект графитовых штампов 0,5 " (внутренний диаметр) для немедленного использования. Изготовлена из графита высокой чистоты методом обработки HIP, макс. Нагрузка от гидравлического пресса зависит от идентификатора штампа 0,5 "ID Макс. 0,5 Т 1.0 ID: Макс. 3T |
|
Размеры |
800 × 800 × 1300 мм (Д × Ш × В). |
|
Вес нетто |
350 кг. |
|
Примечания по применению |
Внимание: газовый баллон должен иметь двухступенчатый регулятор давления для ограничения давления ниже 3 фунтов на квадратный дюйм для безопасной работы. |
|
Гарантия |
Ограниченная стандартная гарантия на один год |
|
Модель |
Стоимость, доллары США |
|
Lab Vacuum Rapid Heated Pressing Furnace up to 1600℃ |
По запросу |
