Технология накопления и удержания, которая передает генерируемый
заряд на высококачественный конденсатор без утечек, в то время как
пропорциональное заряду напряжение на емкости может быть точно
измерено без нагрузки при помощи специального операционного
усилителя. Это гарантирует постоянный выходной сигнал в течение 3
минут без каких-либо значительных отклонений.
Процедура запуска
Включите источник питания постоянного тока и
измерительное устройство (например осциллограф). В этот
момент обычно можно наблюдать определенный выход
постоянного тока с помощью из-за возможного остаточного
заряда внутри интегрирующего конденсатора. Установка
встроенного переключателя повторной настройки в
положение ON приведет к короткому замыканию этого
конденсатора и сбросу выходного напряжения до нуля.
После этого шага вы можете подключить МВК или любой
другой пьезоэлектрический датчик. Убедитесь, что
пьезоэлемент был предварительно разряжен (замкните его
контакты), в противном случае модуль может быть
поврежден. Установите переключатель чувствительности x1
в положение ON и выключите переключатель сброса.
Теперь прибор готов измерять любую деформацию датчика
МВК квазистатическим или динамическим способом.
Чувствительность можно регулировать, выбрав один из трех
переключателей чувствительности (x1/x10/x100). Система
может быть возвращена в исходное состояние в любое
время с помощью встроенного переключателя сброса.
Технические данные
Подходящие типы датчиков
Клеммы и контакты
Источник питания постоянного тока и выходной сигнал
должны быть подключены к модулю через разъем.
Пожалуйста, не подключайтесь к МВК в это время.
Убедитесь, что конфигурация контактов 4 разъемов
расположена, как на рисунке ниже. В противном случае
модуль может быть поврежден. Обратите внимание, что
контакты 0V и сигнального заземления не имеют
одинакового внутреннего потенциала и могут быть не
подключены в принципе.
Принцип действия привода
Усилитель
Комплект для сбора энергии
заряд на высококачественный конденсатор без утечек, в то время как
пропорциональное заряду напряжение на емкости может быть точно
измерено без нагрузки при помощи специального операционного
усилителя. Это гарантирует постоянный выходной сигнал в течение 3
минут без каких-либо значительных отклонений.
Процедура запуска
Включите источник питания постоянного тока и
измерительное устройство (например осциллограф). В этот
момент обычно можно наблюдать определенный выход
постоянного тока с помощью из-за возможного остаточного
заряда внутри интегрирующего конденсатора. Установка
встроенного переключателя повторной настройки в
положение ON приведет к короткому замыканию этого
конденсатора и сбросу выходного напряжения до нуля.
После этого шага вы можете подключить МВК или любой
другой пьезоэлектрический датчик. Убедитесь, что
пьезоэлемент был предварительно разряжен (замкните его
контакты), в противном случае модуль может быть
поврежден. Установите переключатель чувствительности x1
в положение ON и выключите переключатель сброса.
Теперь прибор готов измерять любую деформацию датчика
МВК квазистатическим или динамическим способом.
Чувствительность можно регулировать, выбрав один из трех
переключателей чувствительности (x1/x10/x100). Система
может быть возвращена в исходное состояние в любое
время с помощью встроенного переключателя сброса.

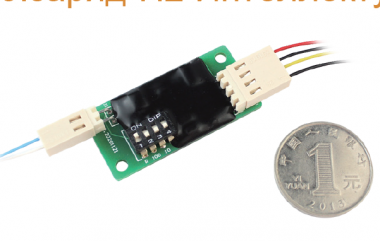

Технические данные
| Канал входа | один, оптимизированный для МВК M2807P2 и M8503P2 |
| Прирост | Коэффициент усиления 1/10/100 выбирается с помощью встроенных дип-переключателей |
| Выходное напряжение | макс. ± 2.5V аналог обычный ± 1.7V аналог |
| Источник питания | 6.5V до 15V DC |
| Размер | Печатная плата 40 x 25 мм |
Подходящие типы датчиков
- P1 МВК (d33 эффект)
- P2 МВК (d31 эффект)
- Монолитные пьезо-элементы
- Датчики с выходом заряда
Клеммы и контакты
Источник питания постоянного тока и выходной сигнал
должны быть подключены к модулю через разъем.
Пожалуйста, не подключайтесь к МВК в это время.

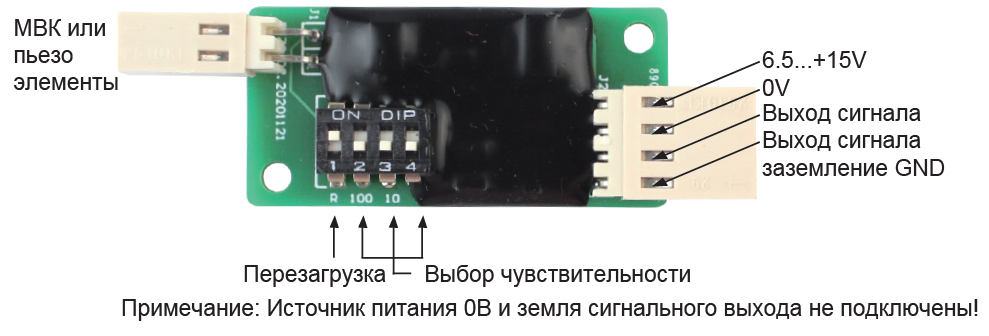

Убедитесь, что конфигурация контактов 4 разъемов
расположена, как на рисунке ниже. В противном случае
модуль может быть поврежден. Обратите внимание, что
контакты 0V и сигнального заземления не имеют
одинакового внутреннего потенциала и могут быть не
подключены в принципе.
Принцип действия привода
Усилитель
| Прирост | Чувствитель- ность |
| 1 | ~0.22V/pC |
| 10 | ~2.2V/pC |
| 100 | ~22V/pC |

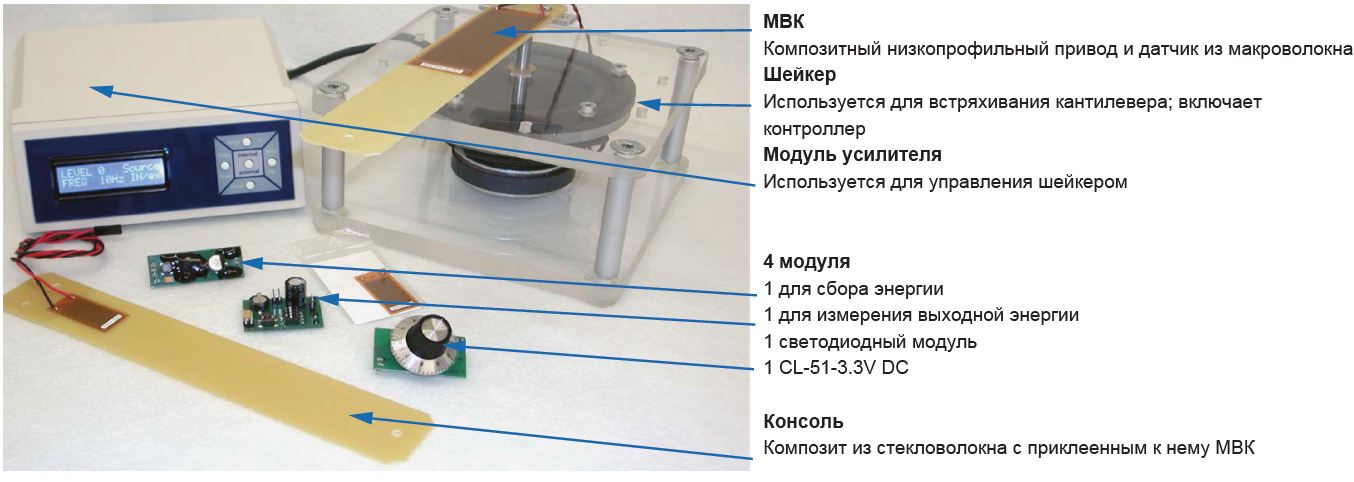

Комплект для сбора энергии
