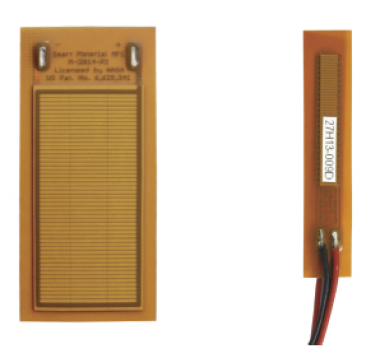

Макроволоконный композит (МВК) является ведущим низкопрофильным приводом и датчиком, предлагающим высокую
производительность, гибкость и надежность в конкурентоспособном по цене устройстве. С тех пор МВК постоянно
совершенствуется и адаптируется к конкретным потребностям клиентов и требованиям. В качестве исполнительных
механизмов МВК достигает нескольких сотен микрометров, блокирующее усилие - до 693 Н. Количество генерируемого.
заряда связано с амплитудой вибрации, частотой и т.д. Выходное напряжение - до нескольких вольт, 10 V, 20 V и выше.
Выходной ток - на уровне μА.
Характеристики
- Гибкость, прочность и надежность
- Устойчивость к повреждениям
- Герметичная упаковка
- Доступны различные материалы пьезокерамики
- Повышенная эффективность тензопривода
- Направленное управление и считывание
- Продемонстрированная эффективность
- Доступен в качестве удлинителя (режим d33) и исполнитель (режим d31)
- Прилегает к поверхностям
- Легко встраивается

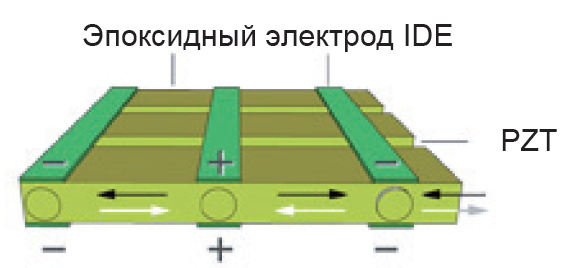

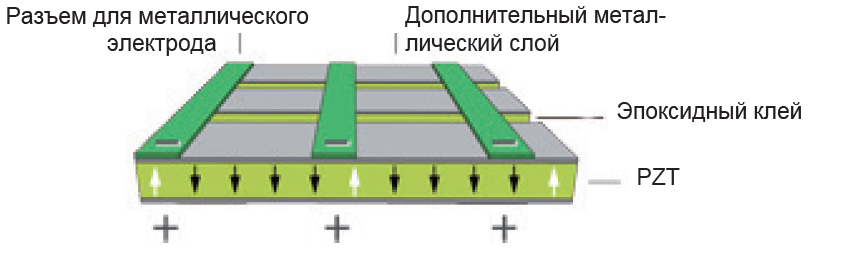

МВК состоит из прямоугольных пьезокерамических стержней, помещенных между слоями клея, электродов и полиимидной
пленки. Электроды прикреплены к пленке в виде прерывистого узора, который передает приложенное напряжение
непосредственно на лентообразные стержни и с них. Эта сборка позволяет осуществлять полировку в плоскости, приведение в
действие и зондирование в герметичной и прочной упаковке, готовой к использованию. МВК также может быть нанесен
(обычно приклеен) в виде тонкого, поверхностно слоя на различные типы конструкций или встроен в композитную структуру.
Если напряжение приложено, оно изгибает или деформирует материалы, противодействует вибрациям или генерирует
вибрации. Если напряжение не подается, он может работать как очень чувствительный тензодатчик, регистрируя деформации,
шум и вибрации. МФК также является отличным устройством для сбора энергии от вибраций. МВК доступен в режимах работы
d33 и d31, что является уникальной особенностью композитного макроволокна.

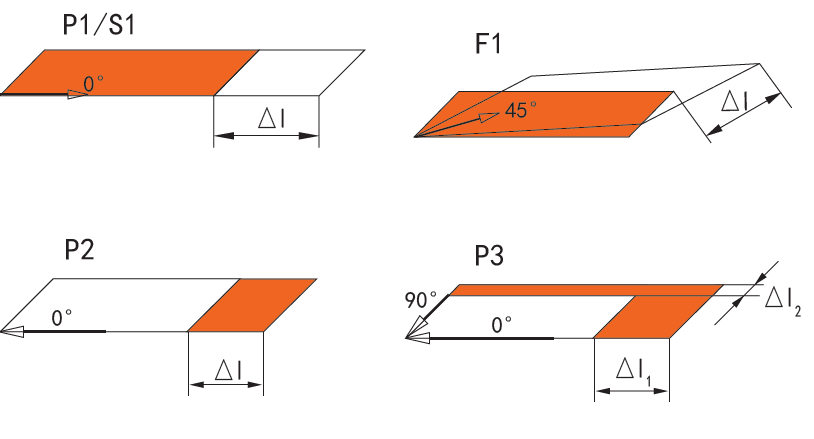

МВК P1 Модель
МВК P1 тип (d33 эффект), Elongato
МВК типа P1, включая типы F1 и S1, используют эффект d33
для срабатывания и удлиняются до 1800ppm, если работают
при максимальном напряжении от -500В до +1500В. МВК
типа P1 также являются очень чувствительными датчиками
деформации.
Обзор стандартных свойств
| Макс. Блок. сила | 28N - 1kN в зависимости от ширины МВК |
| Макс. рабочее напряжение |
P1, S1, F1: -500V до +1500V |
| P2, P3: -60V до 360V | |
| Макс. рабочая частота |
Привод: 10kHz |
| Датчик, Сбор <1MHz | |
| Стандарт. срок службы |
Привод: 10E+9 циклов |
| Датчик: 10E+11 циклов (< 400ppm) | |
| Сбор: 10E+10 циклов (< 600ppm) | |
| Стандарт. толщина | 300μm |
| Стандарт. емкость | P1, S1, F1: 2nF до 12nF |
| P2, P3: 25nF до 200nF |
МВК P2 Модель
МВК P2 тип (d31 эффект), Исполнитель
МВК типа P2 и P3 используют эффект d31 для приведения в
действие и сокращаются до 750ppm, если работают при
максимальном напряжении от -60V до +360V. МВК типа P2 и
P3 в основном используются для сбора энергии и в качестве
датчиков деформации.

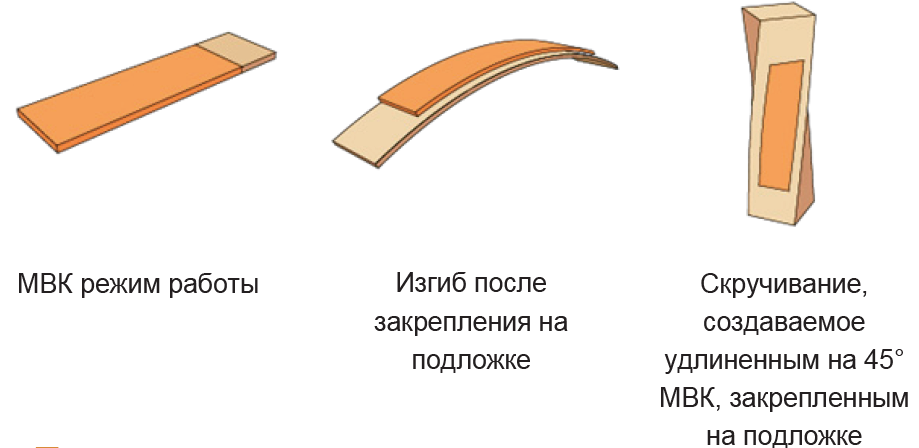

МВК Режим работы
Технические данные
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
МВК Технические свойства
| Высокопольные (|E| > 1 кВ/мм) пьезоэлектрические константы, работающие при смещенном напряжении: | |
|---|---|
| d33 P1 тип, в направлении стержня | 4.6E+02 pC/N |
| d31 P2 тип, в направлении электрода | -2.1E+02 pC/N |
| Низкопольные (|E| < 1 кВ/мм > 300V), несмещенные пьезоэлектрические константы | |
| Средняя свободная деформация на вольт(низкое поле - высокое поле) для d33 МВК(P1) в направлении стержня |
~0.75 - 0.9 ppm/V |
| Средняя свободная деформация на вольт (низкое поле - высокое поле) для d31 МВК (P2) в направлении стержня |
~1.1 - 1.3 ppm/V |
| Гистерезис свободной деформации в направлении стержня | ~0.2 |
| DC напряжение, Vpol для d33 МВК (P1) | +1500V |
| DC напряжение, Vpol для d31 МВК (P2) | +360V |
| Поляризованная емкость @ 1 кГц, комнатная температура, Cpol для d33 МВК (P1) | ~0.30 nF/cm² |
| Поляризованная емкость @ 1 кГц, комнатная температура, Cpol для d31 МВК (P2) | ~7.8 nF/cm² |
| Ортотропные линейные свойства (постоянное электрическое поле): | |
| Модуль упругости при растяжении, E1 в направлении стержня | 30.336 GPa |
| Модуль упругости при растяжении, E1 в направлении электрода | 15.857 GPa |
| Коэффициент Пуассона, v12 | 0.31 |
| Коэффициент Пуассона, v21 | 0.16 |
| Модуль сдвига G12 | 5.515 GPa |
| Операционные параметры | |
| Максимальное рабочее напряжение, Vmax для d33 МВК (P1) | +1500V |
| Максимальное рабочее напряжение, Vmax для d31 МВК (P2) | +360V |
| Максимальное рабочее напряжение, Vmin для d33 МВК (P1) | -500V |
| Максимальное рабочее напряжение, Vmin для d31 МВК (P2) | -60V |
| Предел линейно-упругой деформации при растяжении | 1000 ppm |
| Максимальная рабочая деформация при растяжении | <2000ppm |
| Пиковая плотность рабочей энергии | ~48800Nm/m3 |
| Минимальная рабочая температура, все версии | -35°C |
| Максимальная рабочая температура - Стандартная версия | <85°C |
| Максимальная рабочая температура - версия HT | <130°C |
| Срок эксплуатации (@ 1kVp-p) | >10E+09 циклов |
| Срок эксплуатации (@ 2kVp-p, 500VDC) | >10E+07 циклов |
| Рабочая полоса пропускания в качестве исполнительного механизма, высокое электрическое поле | 0~10 kHz |
| Рабочая полоса пропускания в качестве исполнительного механизма, низкие уровни электрического поля (< 33% от макс. рабочего напряжения) | 0~700kHz |
| Рабочая полоса пропускания в качестве датчика | 0~1 MHz |
| Дополнительные механические параметры | |
| Толщина всех типов МВК | 300μm, ±10% |
| Объемная плотность, активная площадь | 5.44 g/cm³ |
| Площадь плотности, активная площадь | 0.16 g/cm² |
Специализированные МВК
Мы предлагаем множество специализированных
компоновок МВК в дополнение к производству
композитов из макроволокна широкого спектра
стандартных размеров. Специализированные МВК
имеют более сложные конструкции, включая
массивы из отдельных МВК, а также позволяют
интегрировать в МВК электронные компоненты.

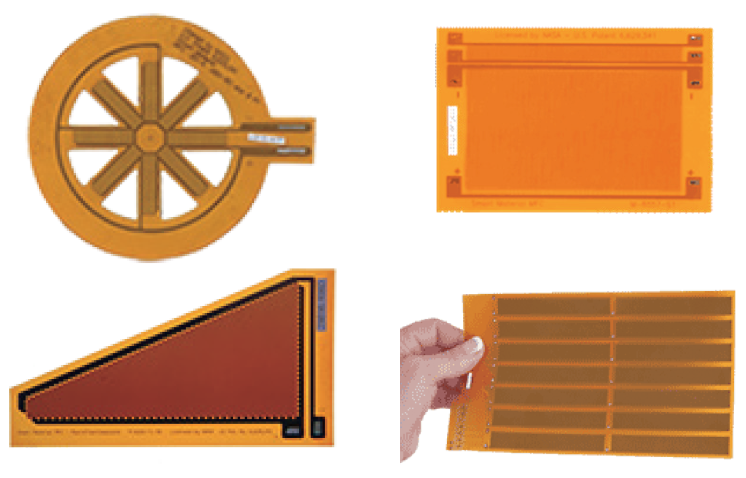

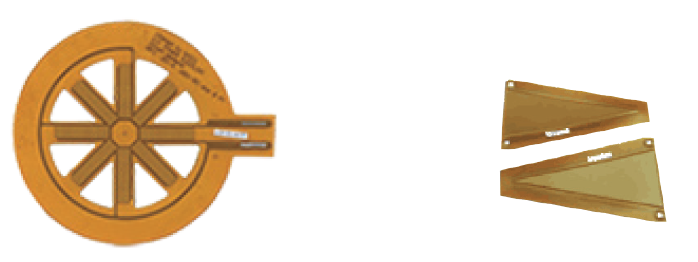

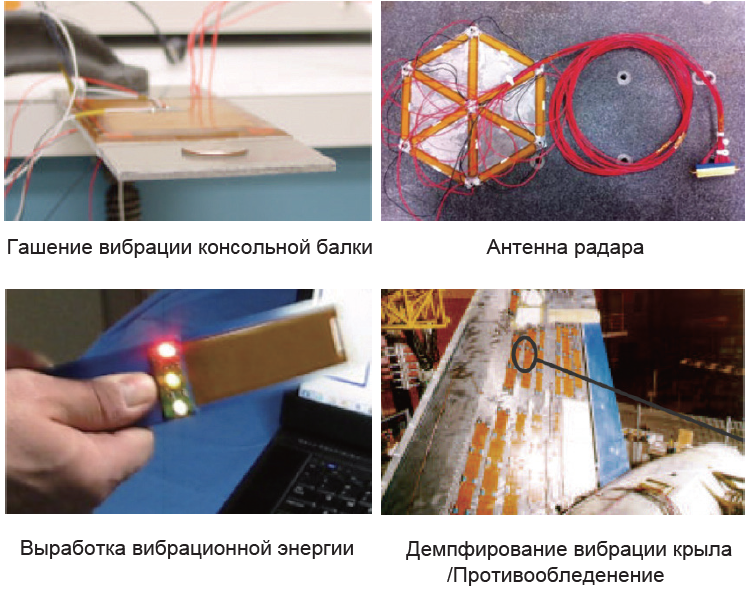

К ним относятся, например, массив МВК Star для
насосов и синтетических струй, типы S1 и S2
(которые состоят из сенсорных и исполнительных
элементов для замкнутого контура управления),
МВК треугольной формы для адаптации к
деформации и некоторые другие массивы МВК.
МВК Обзор пользовательского дизайна
| Макс. размер поль- зовательского МВК |
400mm до 530mm |
| МВК типы | P1, F1, P2, P3 |
| Время выполнения заказа |
7 недель для < 25 единиц 8 недель для > 25 единиц |
| Доступные материалы внешней оболочки |
полиимид (каптон), полиэстер |
| Типичная толщина | 300μm |
| NRE Сборы | в зависимости от запрошенного времени выполнения заказа и минимальных количеств |
