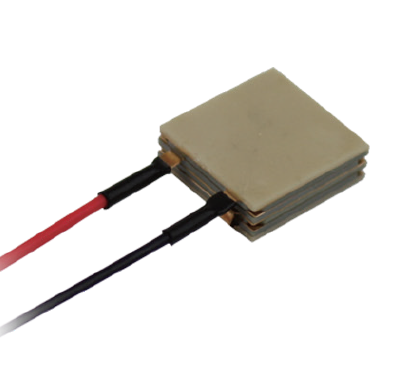

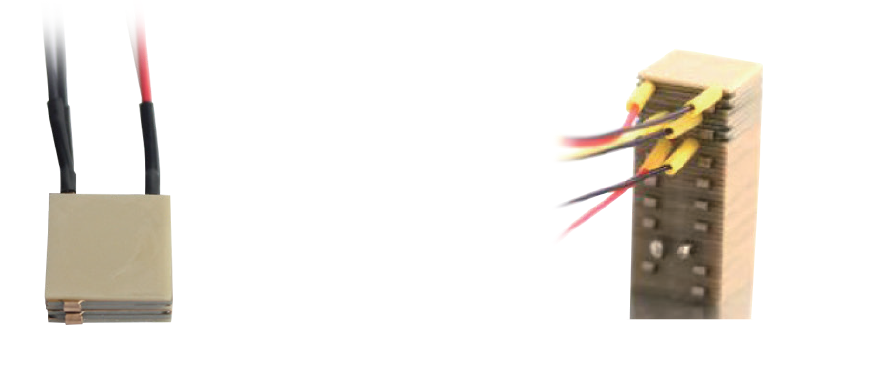

Стеки сдвига выпускаются в виде одноосных и многоосевых приводов с ходом до 9 мкм. Их низкая емкость приводит к
снижению требований к мощности для заданного генерируемого смещения. Стеки сдвига используются в
нанопозиционировании, точной механике, активном подавлении вибраций, переключателях, производстве полупроводников и
испытаниях.

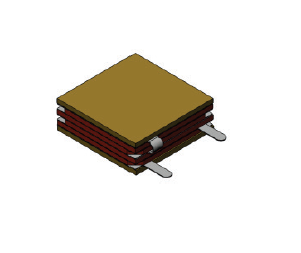

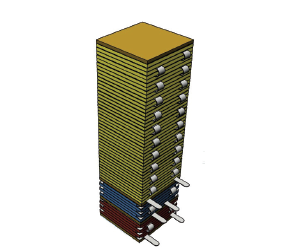

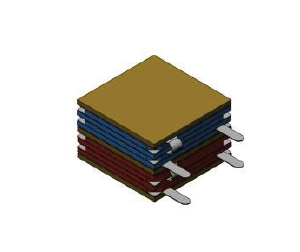

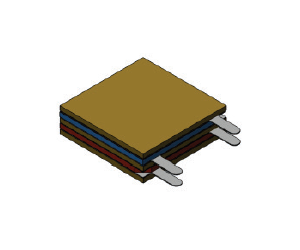

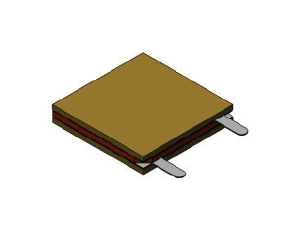

| X движение | XY движение | XYZ движение | |||
| NAC240X-H1.7 | NAC240X-H3.4 | NAC290X-H2.8 | NAC290X-H6.4 | NAC340X-H7.4 | NAC340X-H33.6 |
 |
 |
 |
 |
 |
 |
Технические данные
| Модель | Активные оси | Длина L [mm]±0.2 | Ширина W [mm]±0.2 | Высота H [mm]±2% | Ход [μm]±20% | Эл. емкость [nF]±20% | Резонансная частота [kHz]±20% |
|---|---|---|---|---|---|---|---|
| NAC2402-H1.7 | X | 5 | 5 | 1.7 | 1.5 | 0.8 | 520 |
| NAC2402-H2.3 | X | 5 | 5 | 2.3 | 3 | 1.7 | 700 |
| NAC2402-H3.4 | X | 5 | 5 | 3.4 | 6 | 3.3 | 245*, 415** |
| NAC2403-H1.7 | X | 10 | 10 | 1.7 | 1.5 | 3.3 | 470 |
| NAC2403-H2.3 | X | 10 | 10 | 2.3 | 3 | 6.6 | 350 |
| NAC2403-H3.4 | X | 10 | 10 | 3.4 | 6 | 13.3 | 148*, 240** |
| NAC2902-H2.8 | X/Y | 5 | 5 | 2.8 | 1.5/1.5 | 0.8/0.8 | 255/255 |
| NAC2902-H4 | X/Y | 5 | 5 | 4.0 | 3/3 | 1.7/1.7 | 220/220 |
| NAC2902-H6.4 | X/Y | 5 | 5 | 6.4 | 6/6 | 3.3/3.3 | 185/185 |
| NAC2903-H2.8 | X/Y | 10 | 10 | 2.8 | 1.5/1.5 | 3.3/3.3 | 290/290 |
| NAC2903-H4 | X/Y | 10 | 10 | 4 | 3/3 | 6.6/6.6 | 148/148*, 240/240** |
| NAC2903-H6.4 | X/Y | 10 | 10 | 6.4 | 6/6 | 13.3/13.3 | 130/130 |
| NAC3402-H7.4 | X/Y/Z | 5 | 5 | 7.4 | 1.5/1.5/1.5 | 0.8/0.8/5.5 | 102/102/102 |
| NAC3402-H12.6 | X/Y/Z | 5 | 5 | 12.6 | 3/3/3 | 1.7/1.7/11.1 | 106/106/106 |
| NAC3403-H7.4 | X/Y/Z | 10 | 10 | 7.4 | 1.5/1.5/1.5 | 3.3/3.3/21.4 | 150/150/150 |
| NAC3403-H12.6 | X/Y/Z | 10 | 10 | 12.6 | 3/3/3 | 6.6/6.6/42.7 | 107/107/107 |
| NAC3403-H23.1 | X/Y/Z | 10 | 10 | 23.1 | 6/6/6 | 13.3/13.3/85.4 | 60/60/60 |
*: 1-й минор, **2-й мажор. Примечание: макс. управляющее напряжение составляет ±320V. Допуск по высоте составляет ±0,2
мм или 2%. Максимальная рабочая температура составляет 150°C. Усилие предварительной нагрузки до 3 МПа.
Установка
Приводы со сдвиговой пластиной имеют электроды на верхней и нижней поверхностях. Они могут быть установлены механическим
зажимом, либо приклеиванием.
В случае зажима необходимо контролировать осевое напряжение на приводах сдвиговых пластин. Слишком низкое давление
может привести к проскальзыванию, в то время как слишком высокое давление может повредить керамику. При наличии
соответствующей контактной поверхности и в случае низкого усилия сдвига можно рекомендовать давление от 1 до 3 МПа.
Движение при механическом захвате:
Если используется зажим, жесткость нагрузочного механизма в направлении срабатывания должна быть как можно меньше,
чтобы не препятствовать движению привода.
Усилие должно прикладываться по всей поверхности привода, чтобы обеспечить хорошее распределение нагрузки.
В частности, при приложении давления, контактные поверхности должны быть достаточно плоскими или податливыми.
Может возникнуть необходимость изолировать контактные поверхности от остальной части конструкции. Выполнить это можно
путем добавления в конструкцию отрицательных керамических пластин или изолятора из полиимидной пленки.
Предпочтительный метод клеевого соединения:
При склеивании важно обеспечить очень тонкую клеевую линию между приводами сдвиговых пластин и подложкой. Обычно
для этой цели используется клей низкой вязкости. В процессе застывания необходимо прикладывать давление, например, 2-3
МПа. Эпоксидные клеи хорошо подходят для склеивания пьезокерамики.
Электрическое соединение
Внешние электроды: Поскольку приводы сдвиговых пластин могут использоваться с биполярным симметричным
электропитанием, оба электрода идентичны. Направление работы обозначено фасками.

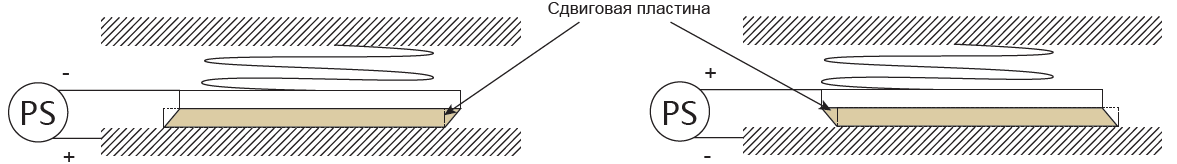

Условное обозначение: положительное напряжение на одном электроде приводит к относительному смещению этого
электрода в сторону края. Электрическое соединение с внешними электродами может быть достигнуто с помощью
механических контактов, пайки, склеивания электропроводящими клеями или соединения проводов.
Механические соединения: Механические соединения могут быть произведены, с помощью медных пружин, контактирующих с
внешними электродами. Приводы со сдвиговой пластиной оснащены электродами с позолоченным покрытием для
оптимального электрического контакта и во избежание окисления электродов.
