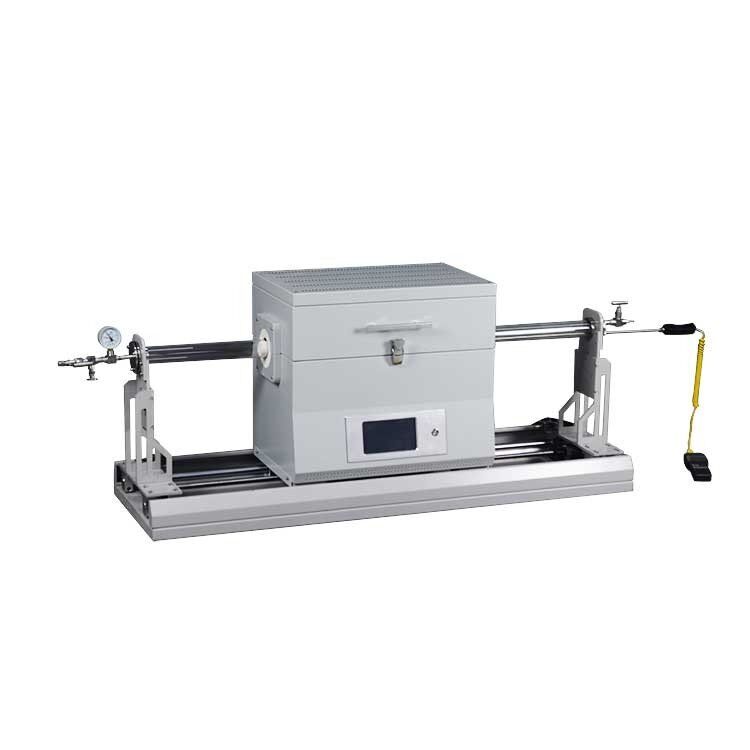

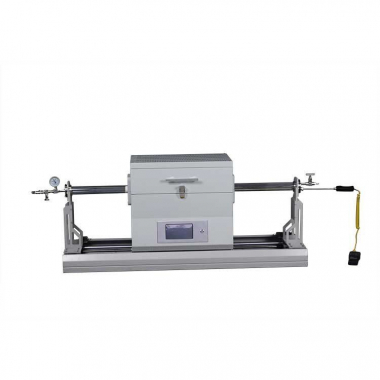

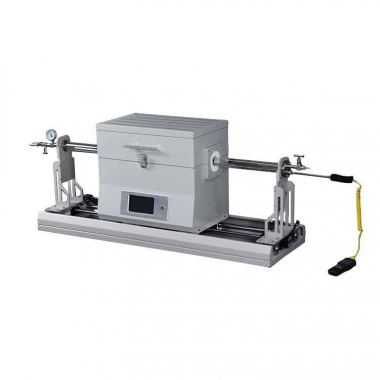

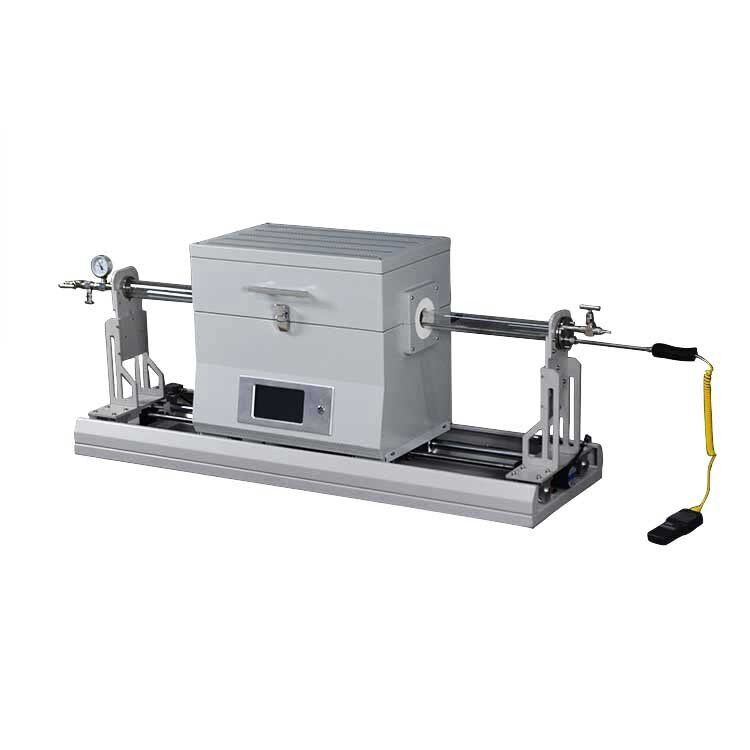

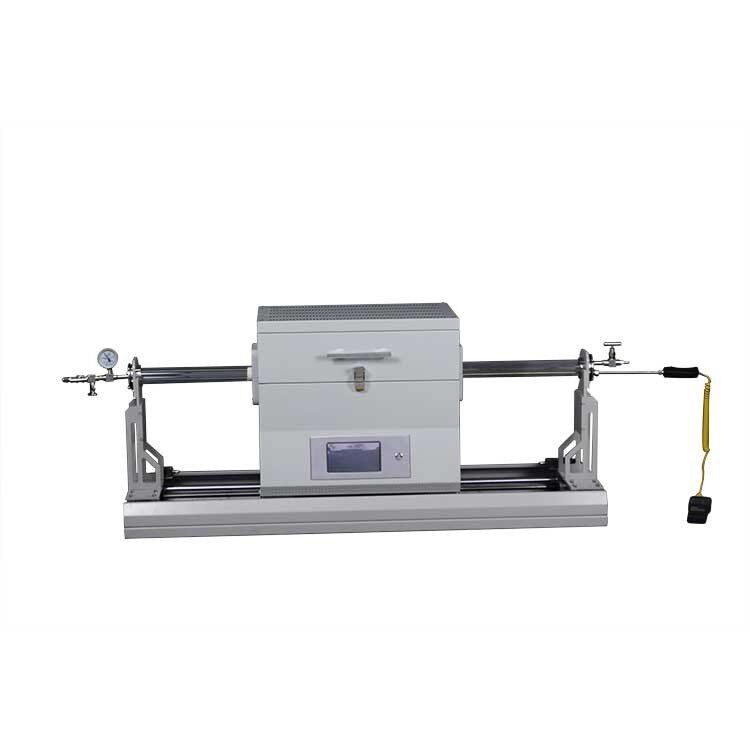

Компактная раздвижная трубчатая печь с магнитным приводом 1200c для двухмерного материала

Характеристика печи

Один плоский держатель образца из AlN с высокой теплопроводностью (2 "Lx1"W) закреплен на образце типа
K, и термическую пару с держателем образца можно перемещать внутри кварцевой трубки,
приводимой в движение
магнитом вручную, чтобы установить желаемое температурное положение внутри трубки для
испарения или осаждения.
Одна из NIST сертифицированных точность температуры монитор подключен к тепловым
пара и
держатель образца через проходные на вакуумном фланце.
Один магнит встроен внутри термоблока, а другой магнит
размещен снаружи трубы.
перемещение внешнего магнита позволяет перемещать держатель образца с термопарой
внутри трубки внутрь или наружу
в печь встроен 30-сегментный программируемый регулятор температуры для настройки
макс.
рабочая температура до 1200oC в центре печи
В комплект входит один небольшой кварцевый тигель, который можно использовать для хранения
выпариваемого материала или
накладки сверху для осаждения, в зависимости от вашего применения.

Мощность печи

110 В переменного тока или 208-240 В переменного тока, 50/60 Гц (пожалуйста, подтвердите напряжение при оформлении заказа)
1,5 кВт

Макс. Температура

1200 °C (<1 часа)

Постоянная
температура

1100 ° C (непрерывная)

Макс. Скорость нагрева

<= 20 °C/мин

Зона нагрева

Длина зоны нагрева: 8 дюймов (200 мм), одна зона. На следующем рисунке показано
распределение температуры
по зоне нагрева, пожалуйста, нажмите, чтобы увеличить.
Постоянная температура. Зона: 2,3 " (60 мм) (+/-1 ° C) при 1000 ° C
Перед выращиванием пленки необходимо измерить температурный профиль печи для вашего собственного применения
.

Регулятор температуры

Автоматическое управление с помощью твердотельного реле с программированием 30 ступеней
Встроенная защита от перегрева и выхода из строя термопары
Дополнительно: Печь может управляться с помощью ПК с установкой модуля управления.

Точность измерения температуры

+/- 1°C

Нагревательные элементы

Сплав Fe-Cr-Al, легированный Mo

Размер пробирки

2-дюймовая кварцевая трубка (50 мм О.Д. x 44 мм В.Д. x 800 мм Д)
В комплект поставки входят два волокнистых керамических трубчатых блока для блокирования теплового излучения
из трубчатой камеры.
(Керамические блоки должны быть полностью вставлены в камеру печи перед
нагревом)
В комплект входит одна маленькая кварцевая подставка для размещения образцов или испарения
материалов.

Вакуумные фланцы

стандартный фланец 2 " с фитингами 1/4 " Bard, проходное отверстие для трубки 1/4 "
(для вставки термопары 1/4 "O.D) и вакуумное отверстие KF25

Уровень вакуума

10-2торр (механическим насосом)

Размеры

При закрытой крышке: 1055 мм (Д) × 300 мм (Ш) × 400 мм (В) При открытой крышке:
1055 мм (Д) × 300 мм (Ш) × 560 мм (В)

Вес нетто

22 Кг

Доставка
Размер упаковки

48 "(Д) x 24" (Ш) x 28" (В)

Вес при транспортировке

120 фунтов

Гарантия

Ограниченная гарантия на один год

Соответствие требованиям

Сертификат CE

Модель

Стоимость, доллары США

CY-OTF-1200X-S-DVD

По запросу
