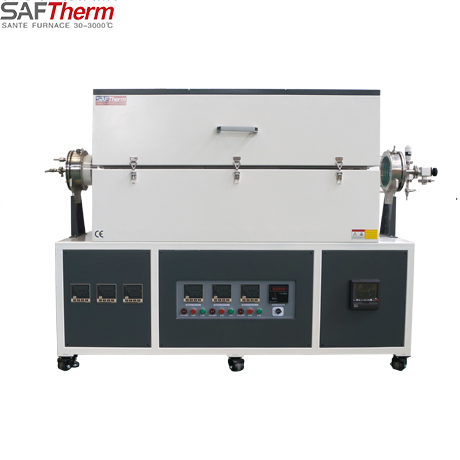

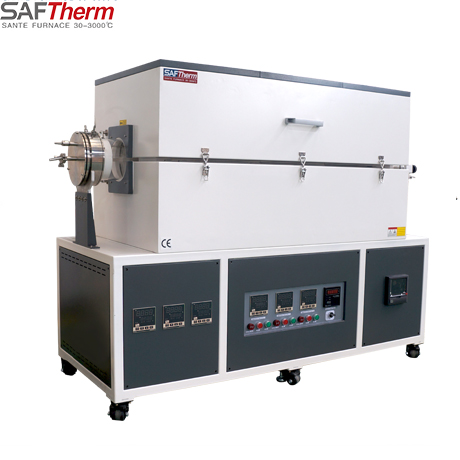

Номер модели: STG-180-12-3
Кварцевая трубка (наружный диаметр): Φ180x1500 мм
Длина зоны нагрева: 900 ММ
Постоянная температура: 1100 ℃
Максимальная температура: 1200 °C
Корпус реактора: Кварцевая трубка
Источник питания: 380 В/12 кВт
Нагревательный элемент: Поликристаллическое глиноземное керамическое волокно типа 1500
Термопара: N-тип
Технические характеристики
Трубчатая печь большого диаметра: большой диаметр трубы, длинная зона термостатирования, точная температура, подходит для спекания нескольких образцов или пилотных экспериментов.
Эта модель широко используется в области полупроводников, наноматериалов, углеродного волокна, графена и т.д.
Трубчатая печь большого диаметра состоит из системы нагрева, системы контроля температуры, рабочей трубы, комплекта уплотнений и механизма автоматического открывания крышки печи. Она может работать в условиях вакуума или атмосферной защиты для удовлетворения различных требований к процессу CVD. Можно установить несколько температурных зон. Обеспечивает высокую однородность условий температурного поля, а также может быть применен для экспериментов с градиентом температурного поля материалов. Этот продукт широко используется при экспериментальном спекании и производстве изделий из графеновых материалов, материалов для положительных и отрицательных электродов литиевых батарей, полупроводниковых материалов, для периодической термообработки в отраслях новой энергетики и производства новых материалов
Корпус печи
- Корпус изготовлен из низкоуглеродистой стали Q235, а его поверхность устойчива к электростатическому воздействию и коррозии.
- Прочный двухслойный металлический каркас сочетается с теплоизоляционной конструкцией вентилятора, что обеспечивает низкую температуру поверхности печи

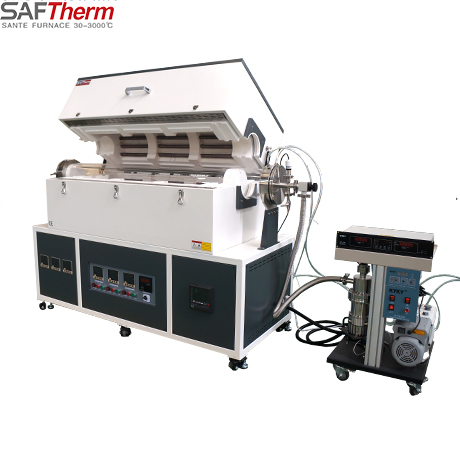

- Горизонтальный режим использования, конструкция с верхним отверстием, прост в эксплуатации
Огнеупорный материал

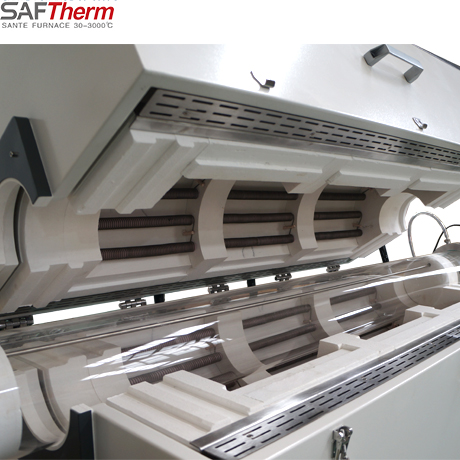

Многослойная изоляционная конструкция, состоящая из легкого глиноземистого керамического волокна и высококачественной основы из изоляционных плит, не содержит асбестовых компонентов, обеспечивает низкие теплопотери и низкое энергопотребление
Система отопления
- Высококачественный металлический и керамический нагревательный элемент, свободный нагрев тепловым излучением в полости печи, экономия энергии и высокая эффективность, длительный срок службы
- Нагревательный элемент нагревается кольцевым образом или с двух сторон, что обеспечивает хорошую равномерность нагрева в печи
- Три зоны нагрева, одна температурная зона позволяют независимо контролировать температуру, обеспечивая лучшую однородность температуры.
Панель управления температурой
- PID с режимом управления SSR/SCR, точный контроль температуры
- Термопара международного стандарта, длительный срок службы
- Оснащена световым индикатором нагрева и звуковым сигналом о превышении температуры
Программный контроллер
- Усовершенствованные контроллеры, отвечающие сложным технологическим требованиям
- Простое и непосредственное управление, гибкое программирование
- Программируемые 30 программных сегментов
- Сигнализация о перегреве и неисправностях, автоматическая защита безопасности
- Функция создания вакуумной атмосферы
- Уплотнительный фланец из нержавеющей стали 304 для создания вакуума или атмосферы в трубе печи
- Рабочая трубка из высококачественного кварцевого стекла, металлическая или глиноземистая рабочая трубка могут быть выбраны для адаптации к различным условиям работы
Технические параметры
|
Модель |
STG-150-12 |
STG-200-12 |
STG-280-12 |
STG-350-12 |
|
Размер трубы печи |
Φ150 × 1500mm |
Φ200 × 1500mm |
Φ280 × 1500mm |
Φ350 × 1500mm |
|
Зона нагрева |
900 мм |
900 мм |
900 мм |
900 мм |
|
Максимальная температура |
1200℃ |
|||
|
Рабочая температура |
1100℃ |
|||
|
Нагревательный элемент |
Проволока сопротивления из высокотемпературного сплава HRE |
|||
|
Материал камеры |
Поликристаллический материал из керамического волокна из неорганического оксида алюминия, полученный методом мокрой вакуумной фильтрации |
|||
|
Точность контроля температуры |
±1℃ |
|||
|
Элемент для измерения температуры |
Термопара N-типа |
|||
|
Прибор для контроля температуры |
Интеллектуальный микрокомпьютерный прибор для PID-контроля температуры, регулирования напряжения SSR, функция самонастройки параметров PID; программируемые 30 программных сегментов, повышение температуры по программе, сохранение тепла по программе, охлаждение по программе; трехступенчатое управление разделением |
|||
|
Скорость нагрева |
Свободная регулировка при температуре 1-20 ℃ / мин |
|||
|
Конструкция печи |
Интегрированная структура контроля температуры печи |
|||
|
Стандартная конфигурация |
Модульное управление, оно будет посылать звуковой и световой сигнал тревоги при перегреве и поломке соединительной муфты в рабочем процессе и автоматически завершит действие защиты |
|||
|
Защита безопасности |
Оборудование оснащено автоматическим выключателем, который автоматически срабатывает в случае утечки короткого замыкания, что может обеспечить безопасность оборудования и операторов |
|||
|
Корпус печи |
Корпус обрабатывается высококачественными станками с CNC из холоднокатаного стального листа после сварки, шлифования, полировки, фосфатирования и электростатического распыления пластикового порошка на поверхность |
|||
|
Сертификация качества |
ISO9001 CE SGS TUV |
|||
|
Стандартная конфигурация |
1. Корпус печи 2. Шнур питания 3 метра 3. Термопара из 1 части 4. Руководство по эксплуатации из 1 части 5. Крюк для печи из 1 части 6. Одна пара высокотемпературных перчаток |
|||
|
Дополнительно |

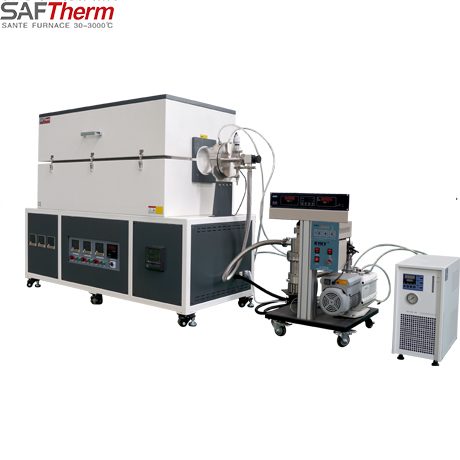

1. Дополнительный роторно-лопастной вакуумный насос (степень вакуума ≤ 5па) 2. Дополнительный вакуумный блок с диффузионным насосом (степень вакуума ≤ 6,67 × 10-2па) 3. Дополнительная вакуумная установка с молекулярным насосом (степень вакуума ≤ 6,67 × 10-4па) 4. Дополнительный цифровой вакуумметр (1,0 × 105-1,0 × 10-1па) 5. Дополнительный поплавковый расходомер (диапазон 100-1000 мл /мин) 6. Дополнительная кварцевая лодка, металлический тигель и другие контейнеры для загрузки материалов |
|||
|
OEM |
В соответствии с требованиями пользователя к фактическому материалу, могут быть реализованы специальные спецификации продукта на заказ |
|||
Аксессуары
|
1. Корпус печи |
1 комплект |
|
2. Регулятор температуры |
1 |
|
3. Шнур питания 3 метра |
1 |
|
4. Термопара |
1 |
|
5. Руководство по эксплуатации |
1 |
|
6. Плоскогубцы для тиглей |
1 |
|
7. Перчатки для работы при высоких температурах |
1 пара |
Модель |
Стоимость, доллары США |
|
STG-180-12-3 |
По запросу |
