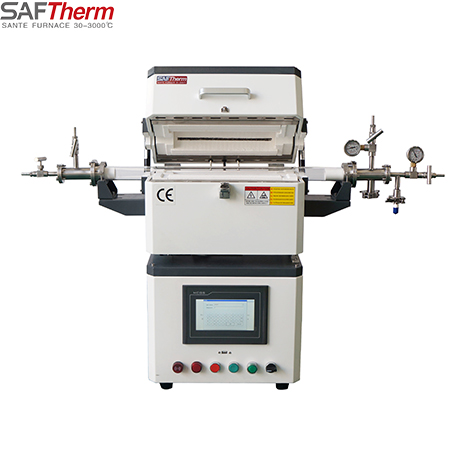

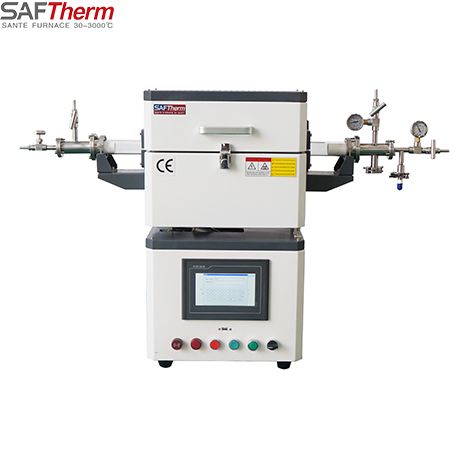

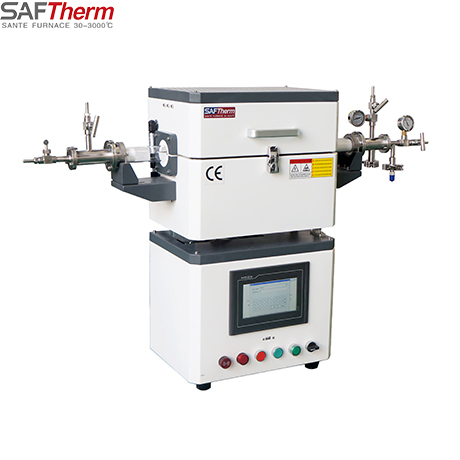

Вращающиеся наклонно-трубчатые печи с температурой 1200 °C (STGXQ-40-12)

Номер модели: STGXQ-40-12

Кварцевая трубка (наружный диаметр): Φ40×1200

Длина зоны нагрева: 440 мм

Постоянная температура: 1100℃

Максимальная температура: 1200 °C

Корпус реактора: кварцевая трубка

Источник питания: 220 В/ 2 кВт

Нагревательный элемент: резистивный провод из высококачественного сплава (HRE)

Термопара: N-образного типа

Технические характеристики

Вращающаяся трубчатая печь 120 °C состоит из системы нагрева, комплекта автоматических поворотных механизмов и механизма наклона корпуса печи. Трубу печи можно поворачивать на 360°, скорость можно регулировать, а температурный режим является равномерным. Корпус печи может быть наклонен на 15°, что облегчает ввод и вывод материалов.

Корпус печи

1. Корпус изготовлен из низкоуглеродистой стали марки Q235, а его поверхность обладает электростатической стойкостью и устойчивостью к коррозии.
2. Прочная двухслойная металлическая рама сочетается с теплоизоляционной конструкцией вентилятора, что обеспечивает низкую температуру поверхности печи
3. Горизонтальный режим использования, конструкция с верхним отверстием, прост в эксплуатации

Огнеупорный материал

Многослойная изоляция, состоящая из легкого глиноземистого керамического волокна и высококачественной основы из изоляционных плит, не содержит асбестовых компонентов, обеспечивает низкие теплопотери и низкое энергопотребление.

Система отопления

1. Высококачественный спиральный проволочный нагревательный элемент HRE надежно встроен во внутреннюю поверхность печи, обеспечивая нагрев тепловым излучением полости печи, что является энергосберегающим и эффективным.
2. Кольцевой нагрев с помощью резистивной проволоки для достижения высокой однородности температуры в печи.

Панель управления температурой

1. Усовершенствованные контроллеры, отвечающие сложным технологическим требованиям.
2. 30 программируемых сегментов для автоматического регулирования температуры по кривой.
3. Сигнализация о перегреве и неисправностях, автоматическая защита.

Поворотная система

1. Печная труба оснащена электроприводом с зубчатой передачей, который вращается на 360 ° со скоростью вращения 12-20 об/мин, и материал равномерно нагревается в печной трубе.

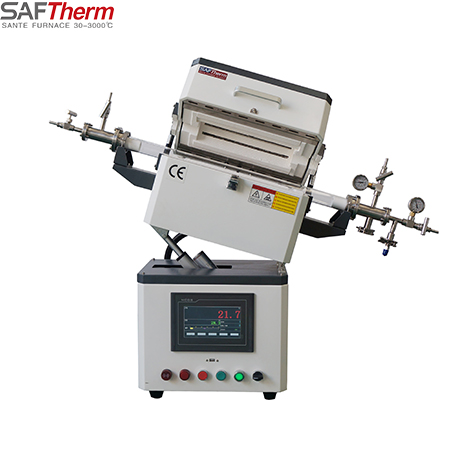

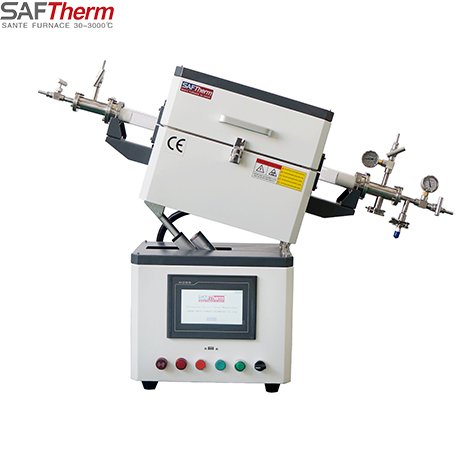

2. Корпус печи может наклоняться с помощью электропривода, угол наклона можно регулировать, и материал может более плавно подаваться на вход и выход.
3. Уплотнительный фланец из нержавеющей стали марки 304 обеспечивает вакуум или атмосферную среду в трубе печи.
4. Высококачественные кварцевые трубки, металлические или глиноземокерамические трубки также могут быть выбраны для адаптации к различным условиям работы.
