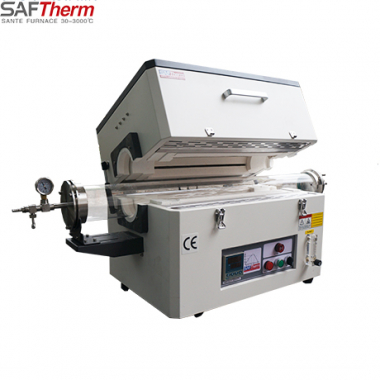

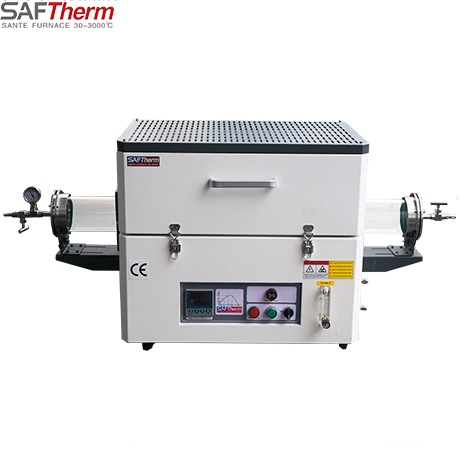

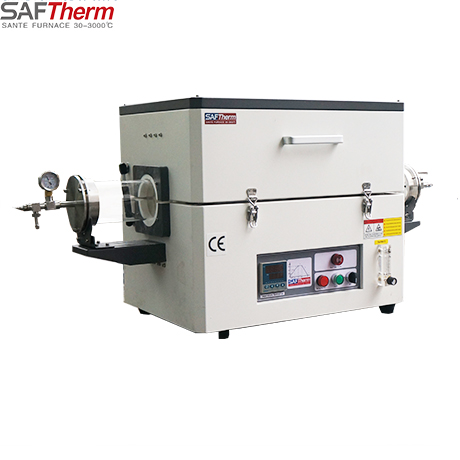

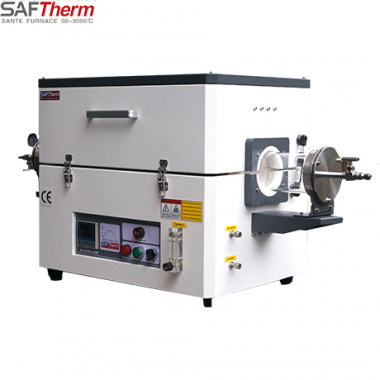

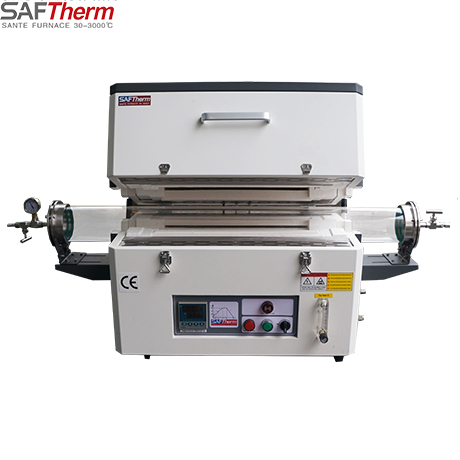

Номер модели: STG-100-12
Кварцевая трубка (наружный диаметр): Φ100 мм
Длина зоны нагрева: 300 мм
Постоянная температура: 1200 ℃
Максимальная температура: 1100 °C
Нагревательный элемент: резистивный провод из высококачественного сплава (HRE)
Источник питания: 220 В/ 2,6 кВт
Точность измерения температуры: ±1 ℃
Термопара: N-образного типа
Технические характеристики
Трубчатая печь с температурой нагрева 1200 ℃ используется для спекания и высокотемпературной термообработки металлических материалов, керамических материалов, наноматериалов, полупроводниковых материалов, порошковой металлургии и других материалов в колледжах и университетах, научно-исследовательских институтах, фабриках и предприятиях нефтехимической, аэрокосмической и других отраслях промышленности.
Корпус печи
- Корпус изготовлен из низкоуглеродистой стали Q235, а его поверхность устойчива к электростатическому воздействию и коррозии.
- Прочный двухслойный металлический каркас сочетается с теплоизоляционной конструкцией вентилятора, что обеспечивает низкую температуру поверхности печи
- Горизонтальный режим использования, конструкция с верхним отверстием, прост в эксплуатации
Огнеупорный материал
Многослойная изоляция, состоящая из легкого глиноземистого керамического волокна и высококачественной основы из изоляционных плит, не содержит асбестовых компонентов, обеспечивает низкие теплопотери и низкое энергопотребление.
Система отопления
- Высококачественный нагревательный элемент из спиральной резистивной проволоки HRE надежно закреплен на поверхности печи и нагревается за счет свободного теплового излучения в полости печи, что является энергосберегающим и эффективным решением, а также обеспечивает длительный срок службы
- Используется кольцевой нагрев с помощью резистивной проволоки для достижения хорошей равномерности нагрева в печи

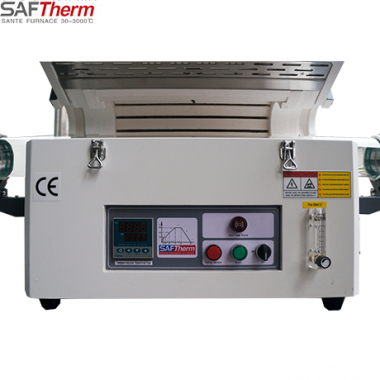

Панель контроля температуры
- Режимы управления PID и SSR, точный контроль температуры
- Никель-хром-кремниевая термопара N-образного типа, стандартизованная на международном уровне, с диапазоном измерения температуры 0-1300 ℃ и длительным сроком службы
- Дверца печи оснащена предохранительным выключателем для отключения питания при открывании дверцы
Программный контроллер
- Усовершенствованные контроллеры, отвечающие сложным технологическим требованиям
- Простое и непосредственное управление, гибкое программирование
- 30 программных сегментов для одной кривой
- Сигнализация о перегреве и неисправностях, автоматическая защита от перегрева
Функция создания вакуумной атмосферы
- С уплотнительным фланцем из нержавеющей стали 304 для создания вакуума или атмосферы в трубе печи
- Рабочая трубка из высококачественного кварцевого стекла и рабочая трубка из металла или корунда также могут быть выбраны для адаптации к различным условиям работы
Технические параметры
|
Модель |
STG-25-12 |
STG-40-12 |
STG-60-12 |
STG-80-12 |
STG-100-12 |
STG-120-12 |
|
Размер трубы |
Φ25 x 600 мм |
Φ40 x 1000 мм |
Φ60 x 1000 мм |
Φ80 x 1000 мм |
Φ100 x 1000 мм |
Φ120 x 1000 мм |
|
Максимальная температура |
1200℃ |
|||||
|
Рабочая температура |
1100℃ |
|||||
|
Размер нагрева |
200 мм |
440 мм |
||||
|
Источник питания |
220 В /1,8 КВТ |
220 В /1,8 КВТ |
220 В / 2,6 КВТ |
220 В / 2,6 КВТ |
220 В / 2,6 КВТ |
220 В / 5 кВт |
|
Нагревательный элемент |
Проволока сопротивления из сплава HRE |
|||||
|
Материал для печи |
Поликристаллический материал из керамического волокна из неорганического оксида алюминия, полученный методом мокрой вакуумной фильтрации |
|||||
|
Материал труб для печи |
Кварцевая трубка |
|||||
|
Точность контроля температуры |
±1℃ |
|||||
|
Термопара |
Термопара N-го типа |
|||||
|
Прибор для контроля температуры |
Интеллектуальный микрокомпьютерный прибор для PID -контроля температуры, SCR / SSR-контроль, функция самонастройки параметров PID; программируемые 4 группы из 8 программных сегментов, программный нагрев, программный консервация тепла, программный охлаждение |
|||||
|
Скорость нагрева |
Свободная регулировка 1-25 ℃ / мин |
|||||
|
Конструкция печи |
Интегрированная конструкция для контроля температуры печи, открывания и закрывания печи; двухслойный кожух, циркуляция воздуха и теплоизоляция |
|||||
|
Эффективность уплотнения |
Оба конца трубы печи оснащены металлическими фланцами из нержавеющей стали в сочетании с прокладками из высокотемпературного PTFE, которые могут работать в условиях вакуума со степенью разрежения ≤5па (роторно-лопастной вакуумный насос). |
|||||
|
Функция создания атмосферы |
На обоих концах фланца имеются воздухозаборники и выпускные отверстия. Манометр установлен на металлическом фланце. Прецизионный игольчатый клапан позволяет регулировать впуск и выпуск воздуха, а также подавать защитные газы, такие как азот, аргон и водород |
|||||
|
Защита оборудования |
Модульное управление, звуковой и световой сигнал тревоги будут отправлены в случае перегрева и поломки соединительной муфты в рабочем процессе, и действие защиты будет завершено автоматически |
|||||
|
Защита безопасности |
Оборудование оснащено автоматическим выключателем, который автоматически срабатывает в случае утечки короткого замыкания, что может обеспечить безопасность оборудования и операторов |
|||||
|
Оболочка |
Высококачественная обработка заготовок из холоднокатаной стальной пластины на станке с CNC после сварки, шлифования, полировки, фосфатирования, поверхностного электростатического распыления пластикового порошка |
|||||
|
Сертификация качества |
ISO9001 CE SGS TUV |
|||||
|
Дополнительные принадлежности |
1. Дополнительный роторно-лопастной вакуумный насос (степень разрежения ≤ 5па) 2. Дополнительный цифровой вакуумметр (1,0 × 105-1, 0 × 10-1па) 3. Дополнительный поплавковый расходомер (диапазон 60-600 мл / мин) 4. Опционально с кварцевой лодочкой |
|||||
Аксессуары
|
1. Корпус печи |
1 комплект |
|
2. Регулятор температуры |
1 |
|
3. Шнур питания 3 метра |
1 |
|
4. Термопара |
1 |
|
5. Руководство по эксплуатации |
1 |
|
6. Плоскогубцы для тиглей |
1 |
|
7. Перчатки для работы при высоких температурах |
1 пара |
Модель |
Стоимость, доллары США |
|
STG-100-12 |
По запросу |
