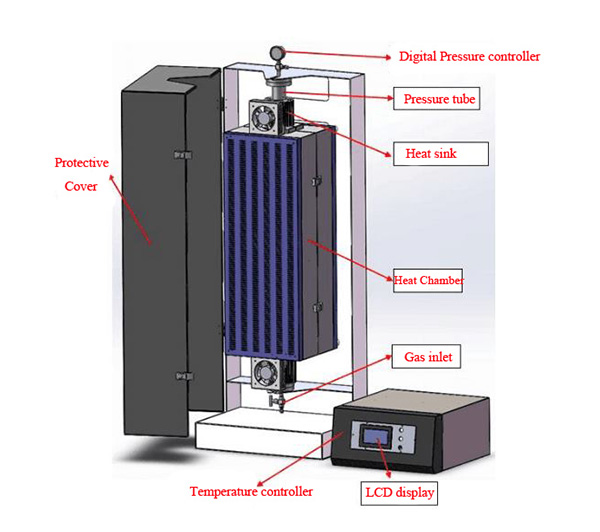

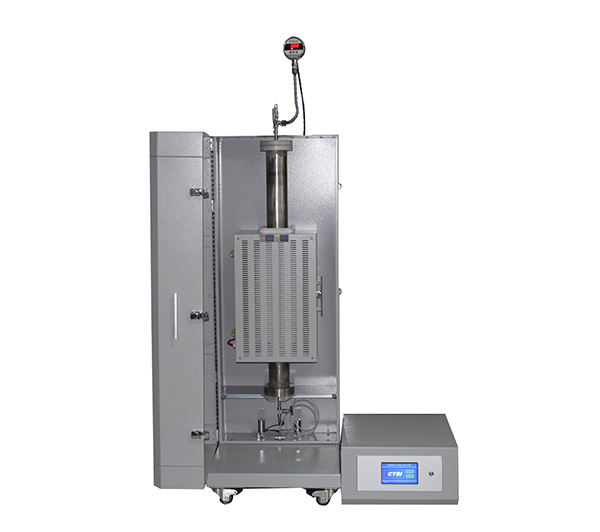

Трубчатая печь CY-1200X-I-HPV

Высокотемпературная вертикальная трубчатая печь высокого давления

Материал трубы

Сплав нержавеющей стали SS310S
O.D80mm x I.D70 (±2) mmO.D60mm x I.D 50 (±2) мм

Сверхсплав GH747OD на основе никеля 60 мм x ID 52 мм

Медная прокладка

Труба диаметром 80 мм: прокладка
99 мм x 82 мм x 2,2 мм
Труба диаметром 60 мм:
82 мм x 63,6 мм x 2,2 мм

Для трубы диаметром 60 мм:
82 мм x 63,6 мм x 2,2 мм

Рабочее давление в зависимости от Рабочей температуры

Не более 577 фунтов на квадратный дюйм при ≤500 °C, не более 511 фунтов на квадратный дюйм при ≤600 ° C, не более 428 фунтов на квадратный дюйм при ≤700 °C, не более 363 фунтов на квадратный дюйм. при температуре ≤800 °C не более 185 фунтов на квадратный дюйм при температуре ≤900 °C Внимание: Никогда не нагревайте выше 900 °C

725 фунтов на квадратный дюйм (5 МПа) макс. при ≤800°C
435 фунтов на квадратный дюйм (3 МПа) макс. при ≤900°C 217 фунтов на квадратный дюйм (1,5 МПа) макс. при температуре ≤1000 °C 145 фунтов на квадратный дюйм (1 МПа) макс. при 1100 °C
Внимание: Никогда не нагревайте выше 1100 °C

Диапазон измерения давления

0 ~ 15 МПа

0 ~ 15 МПа

Макс. Температура нагрева

900 ° C

1100 ° C

Рабочие газы

Инертный газ и водород

Инертный газ, водород и кислород

Температура нагрева

непрерывная температура 800°C

макс. 1100°C в течение <1 часа
1000C для непрерывного

Скорость нагрева

≤30 ° C /мин

≤20 ° C /мин

Нагревательный элемент

Сплав Fe-Cr-Al, легированный Mo

Сплав Fe-Cr-Al, легированный Mo

Зона нагрева

Общая длина: 440 мм, температура в одной зоне
постоянная. зона: 150 мм ± 1 ° C или по индивидуальному заказу

Контроль температуры

Метод ПИД-регулирования с защитой от перегрева
Стабильность температуры: ±1 °C

Термопара

Тип Omega 3 мм OD K с разъемом, допускающим высокую температуру (220 °C)

Датчик положительного давления

Установлена во фланце высокого давления

Управление с ПК

ДА

Система сигнализации давления

Метод контроля верхнего и нижнего пределов
Стробоскопическая сигнализация и предупреждающий свисток

Напряжение

Переменный ТОК 220 В 50/60 Гц или по индивидуальному заказу

Мощность

2,5 кВт (требуется выключатель 20А)

Гарантия

Ограниченная гарантия производителя на один год с пожизненной поддержкой (на расходные детали, такие как технологические трубки, уплотнительные кольца и нагревательный элемент, гарантия не распространяется).

Модель

Стоимость, доллары США

CY-1200X-I-HPV

По запросу
