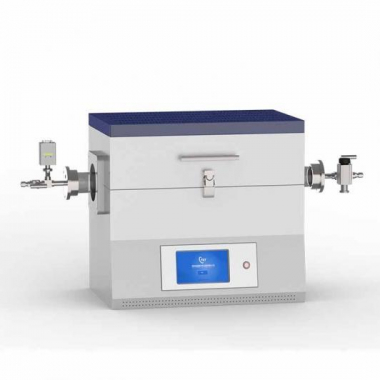

Водородно-газовая трубчатая печь при температуре 1100 ° C с 60-миллиметровой трубкой из жаропрочного сплава с системой детектирования водорода

Конструкция печи

Двухслойный стальной корпус с воздушным охлаждением для поддержания температуры поверхности печи ниже 60 ° C.
Изоляция из волокнистого оксида алюминия высокой чистоты для максимальной экономии энергии.
Детектор водорода и электромагнитный клапан входят в комплект поставки для безопасной эксплуатации
Водородно-газовая печь должна располагаться под вытяжным шкафом, который в комплект поставки не входит

Мощность

Макс. 3,0 кВт (требуется выключатель на 20 А)

Напряжение

Переменный ток 208-240, однофазный, 50/60 Гц

Макс. Температура

1100 ° C ( < 1 часа)

Постоянная температура

1000 °C

Макс. Скорость нагрева

<= 20°C /мин

Технологическая труба

Материал: Бесшовная труба из жаропрочного сплава на основе никеля с максимальной рабочей температурой 1200 ° C

Размер трубки: OD 60 x ID 52 x Длина 1000 (мм)

Расходомер на выходе газа

Один плавающий счетчик со скоростью 1000 мл/мин установлен на выпускном конце для регулировки расхода газа
Трубка из нержавеющей стали диаметром 1/4 дюйма установлена для сжигания газообразного водорода во время подачи газа
В стандартную комплектацию входит одна длинная зажигалка для ручного воспламенения газообразного водорода.
В комплект входит безопасная зажигалка с гибким горлышком длиной 6 дюймов для розжига газообразного водорода

Подключение к ПК

Порт RS485 установлен перед панелью для подключения к ПК.

В комплект поставки входят компьютеризированный модуль управления ПК и программное обеспечение для контроля температуры

Размер после обработки

45x45x35 дюймов

Зона постоянной температуры

150 мм (+/-1 °C)

Регулятор температуры

Автоматическое управление PID с программируемой на 30 сегментов
автоматической защитой от перегрева и термических повреждений
Коммуникационный порт RS485.
Расширенный контроль температуры (опция)
Комплект программного обеспечения для контроля температуры CYS02-Y + 15-дюймовый ноутбук доступны на панели опций.
Вы можете обновить регулятор температуры до регулятора температуры Eurotherm 3504, который полностью совместим с Lab VIEW. В комплект поставки входит программатор Eurotherm 3504, кабель связи (RS485 - USB) и компакт-диск с программным обеспечением.

Точность измерения температуры

+/ - 1 °C

Нагревательный элемент

Сплав Fe-Cr-Al, легированный Mo

Размеры

550 x 380 x 520 мм

Вес нетто

50 Кг

Вес при транспортировке

200 фунтов

Фланцы и газозаборник

На двух концах трубы приварены два комплекта фланцев CF-63, которые обеспечивают высокий вакуум до 10E-5 торр и положительное давление 30 фунтов на квадратный дюйм.
Один электромагнитный клапан установлен слева от фланца для впуска газообразного водорода. Он соединяется с детектором водорода. При обнаружении утечки газообразного водорода (на 10% ниже точки взрыва водорода) клапан подачи газа будет немедленно перекрыт
На конце входа газа установлен один манометр. Давление газообразного водорода должно регулироваться в пределах 5 фунтов на квадратный дюйм, которое можно регулировать с помощью игольчатого клапана из нержавеющей стали

Система обнаружения водорода

В систему встроен детектор газа.
Диапазон рабочих температур: от 40ºF до + 149ºF (от-40ºC до + 65ºC)
Точка срабатывания: H2 Ограниченная взрывная линия 10% (10% LEL). После обнаружения газа H2 за пределами точки, впускной клапан H2 автоматически отключается.

Гарантия

Ограниченная гарантия на электрические и механические детали составляет один год.

Ноутбук, программное обеспечение и управление по Wi-Fi (опция)

Система контроля температуры на базе Labview позволяет пользователю редактировать температурный профиль, управлять рецептурой термообработки, записывать и выводить на график данные для печей CY.
Беспроводной пульт дистанционного управления обеспечивает рабочий диапазон до 300 метров.
Вышеуказанные функции предоставляются по запросу за дополнительную плату. Пожалуйста, свяжитесь с нами для получения дополнительной информации.
Примечание: Программное обеспечение совместимо только с регулятором температуры CY

Предупреждение

Трубчатые печи с трубками из оксида алюминия предназначены для использования в условиях вакуума и низкого давления <0,12 атм (абсолютное давление)
Скорость потока газов должна быть ограничена до <200 МКСМ (или 200 мл / мин) для уменьшения тепловых ударов по трубе
Внимание: На газовом баллоне должен быть установлен двухступенчатый регулятор давления, который ограничивает давление ниже 3 фунтов на квадратный дюйм для безопасной эксплуатации.
Определение предельного разрежения для всех кварцевых трубчатых печей: * Давление разрежения может безопасно использоваться только при температуре до 1000 °C.

Модель

Стоимость, доллары США

CY-1200X-60HG

По запросу
