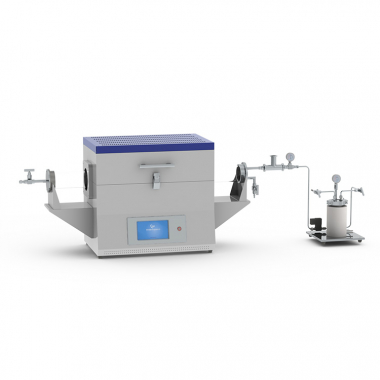

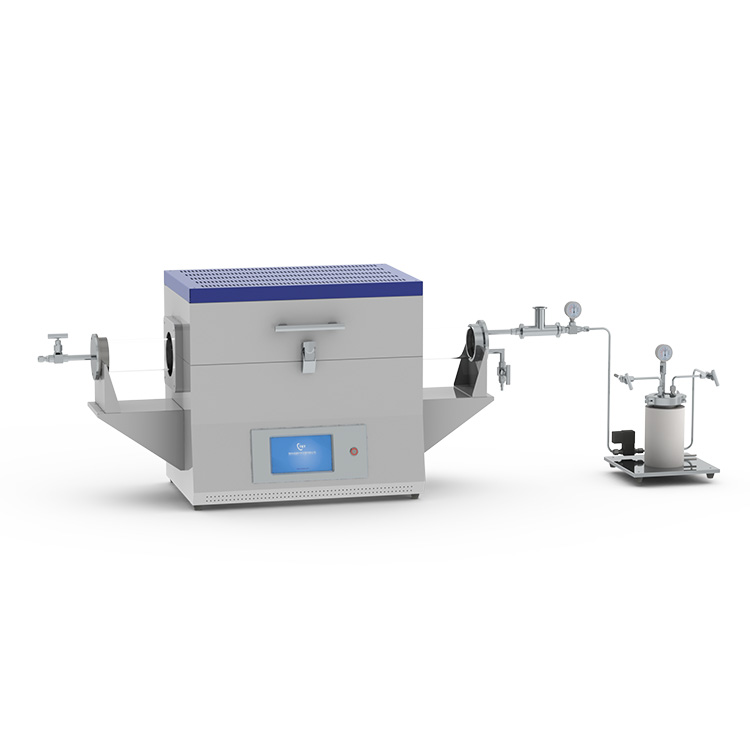

Трубчатая печь с двумя температурными зонами может не только вакуумировать или пропускать защитную атмосферу. Открытая конструкция печи облегчает разборку трубы печи и наблюдение за загрузкой материала, а операция проста. Состояние спекания образца можно визуально наблюдать с помощью камеры с прозрачной кварцевой трубкой.
Технические характеристики
Двухтемпературная трубчатая печь состоит из двухтемпературной трубчатой печи, испарителя с регулируемой температурой и датчика влажности. Комбинация испарителя с регулируемой температурой и датчика влажности позволяет непрерывно производить водяной пар, соответствующий требованиям к тестовому соотношению, то есть, наблюдая за показаниями датчика влажности, можно регулировать скорость образования водяного пара, соответствующим образом регулируя скорость нагрева испарителя с регулируемой температурой. В сочетании с трехканальным поплавковым расходомером может быть достигнут точный контроль состава и влажности газа, что подходит для транспортировки жидких источников и химических прекурсоров в процессах CVD.
Труба трубчатой печи горизонтально проходит через камеру печи, нагревательный элемент равномерно распределен по окружности, температурное поле однородно, а разницу внутренних и внешних температур между трубой печи и печью можно регулировать на уровне около 3 ℃. Корпус печи спроектирован с мягкой опорной конструкцией верхней крышки для безопасного открывания во время работы.
Комбинация двухтемпературной вакуумной трубчатой печи в основном подходит для испытаний CVD и реакций, требующих контроля влажности реакции.
Технические параметры
|
Изделие |
Подробнее |
|
|
Двухзонная трубчатая печь |
Напряжение питания |
AC110V; 60 Гц |
|
Рабочая температура |
≤1100℃ |
|
|
Скорость нагрева |
Рекомендуемая температура 10 ℃/мин |
|
|
Тип термопары |
Термопара типа B |
|
|
Размер трубчатой печи |
φ80 (OD) × φ74 (ID) × 1000 (L) мм |
|
|
Материал трубчатой печи |
Кварц высокой чистоты |
|
|
Уплотнительный фланец |
Граница раздела газа и вакуума 1/4 дюйма |
|
|
Зона нагрева |
200 мм + 200 мм |
|
|
Контроль температуры |
1) ПИД-полностью автоматическое регулирование скорости нагрева, охлаждения и времени выдержки 2) ПИД-контроль защиты от перегрева и короткого замыкания 3) Защита от перегрева в функции аварийной сигнализации позволяет устройству работать без присмотра 4) Точность контроля температуры составляет ± 1 ℃ (т.е. отображаемая температура и фактическая разница температур) |
|
|
Нагревательный элемент |
Проволока для электропечи |
|
|
Испаритель |
Производительность |
300 мл |
|
Рабочая температура тепловой камеры |
≤250℃ |
|
|
Характеристики |
С прецизионным программируемым регулятором температуры; На контейнере установлены два игольчатых клапана SS и манометр |
|
|
Монитор влажности |
Способ установки |
Адаптер KF25, подключенный к фланцу технологической трубы |
|
Диапазон измерений |
Относительная влажность 0-100%, точность 1,5% FS или от -60 ° до +60 °DP |
|
|
Точность измерения |
±0.3° |
|
|
Использование |
Отрегулируйте температуру воды в испарителе и расход газа H2 для достижения желаемого уровня влажности |
|
|
Трехканальный антикоррозийный поплавковый расходомер |
Тип клапана |
Игольчатый клапан из нержавеющей стали |
|
Нормальное состояние труб |
выключена |
|
|
Газовый режим |
3 канала |
|
|
Размер соединения |
1/4" |
|
|
Диапазон давлений |
-0,1 ~ 0,15 МПа |
|
|
Материал сердцевины трубы |
Нержавеющая сталь 304 |
|
|
Модель |
Стоимость, доллары США |
|
Two temperature zone tube furnace |
По запросу |
