Технические характеристики
Оборудование используется для нанесения покрытий электронно-лучевым испарением, в основном используется для подготовки различных проводящих пленок, полупроводниковых пленок, сегнетоэлектрических пленок, оптических пленок, микро-нанообработки устройств, предварительной обработки образцов под электронным микроскопом и т.д., особенно подходит для испарения различных материалов из тугоплавких металлов. Ее можно использовать не только для нанесения покрытий на твердые подложки, такие как стеклянные и кремниевые пластины, но и для нанесения покрытий на гибкие подложки, такие как PDMS, PTFE и PI.
Технические параметры
|
Название продукта |

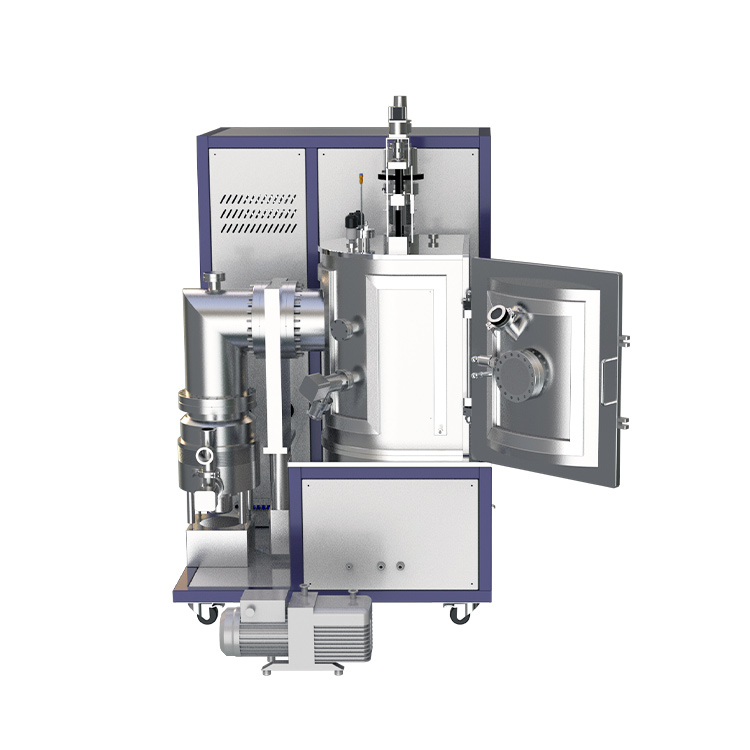

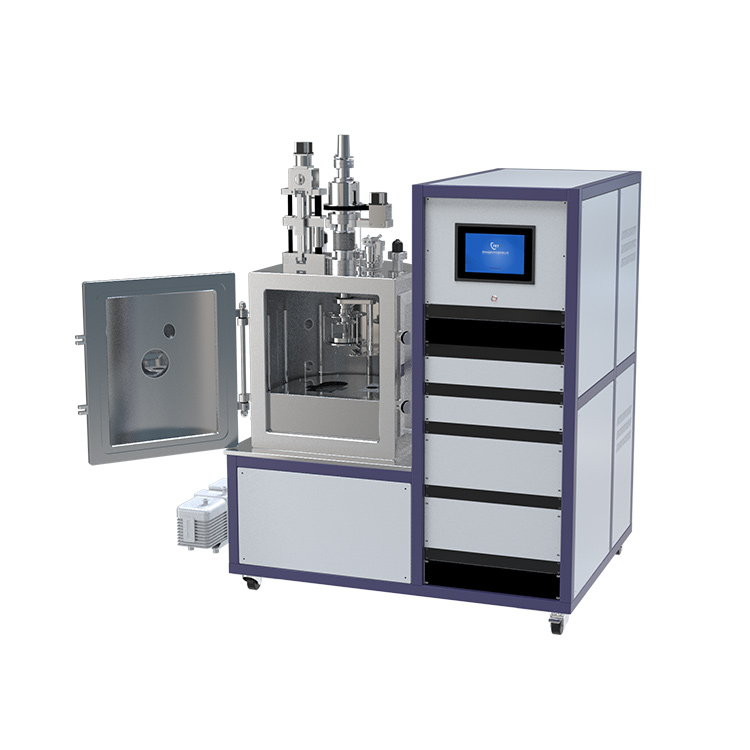

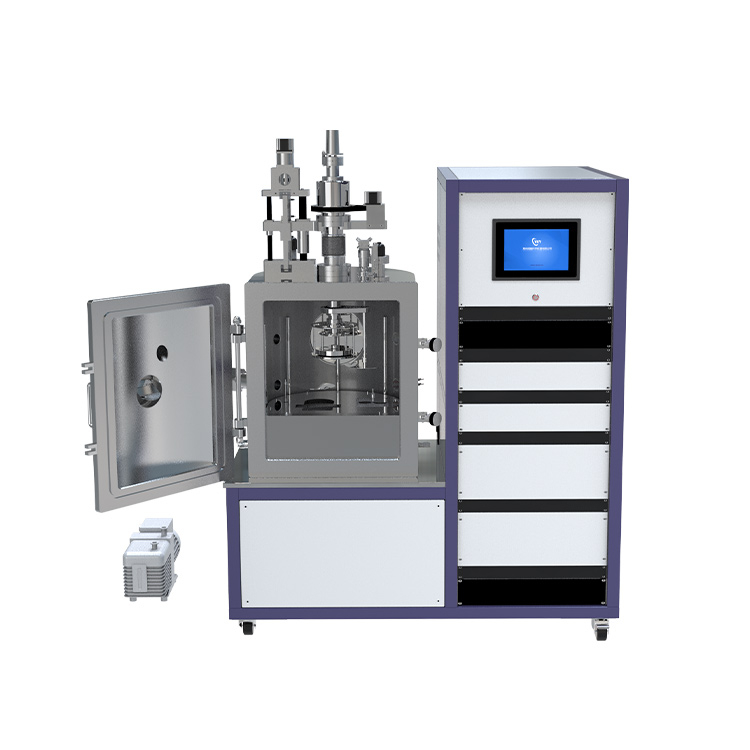

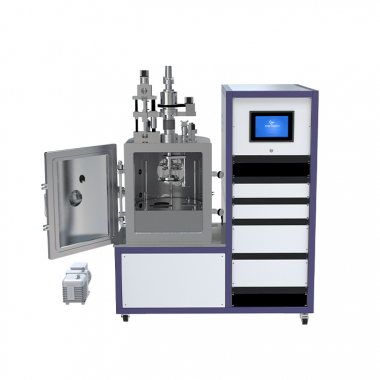

Машина для нанесения электронно-лучевого испарительного покрытия |
|
Модель продукта |
CY-X-EIB500 |
|
Условия эксплуатации |
Температура окружающей среды колебалась от 5 до 40 ℃ |
|
Источник |
Трехфазное напряжение 380 В |
|
Напряжение |
220V 50HZ |
|
Мощность |
<20 кВт |
|
Датчик воды |
<2,5 бар |
|
Контроль слоя покрытия |
При использовании монитора толщины мембраны SQM160 неоднородность толщины покрытия составляет менее 6%. |
|
Тепловая лампа |
Для дегазации использовались четыре галогенные нагревательные лампы и одна неоновая лампа для освещения |
|
Интерфейс электрода |
С двусторонним интерфейсом металлического испарительного электрода, резервный |
|
Система водяного охлаждения |
Контроль давления воды |
|
Обзорное окно |
диаметр 100 мм, со стеклом для рентгенофильтрации |
|
Система управления |
Система сенсорного экрана |
|
Размеры вакуумной камеры |
Размеры испарительной камеры: Φ 500 * H500mm |
|
Электронная пушка |
Новая электронная пушка, тигель с 6 отверстиями |
|
Поворотный стол для образцов |
Размер образца: <150 мм, стол для образцов может вращаться, регулировка расстояния между поверхностью стола для образцов и электронной пушкой вверх и вниз, расстояние регулировки составляет 200-250 мм, стол для образцов можно нагревать, температура нагрева <500 ℃. |
|
Степень вакуума системы |
A. Предельный вакуум: выпекание в течение 12 ~ 24 часов, непрерывная откачка, вакуум менее 5x10-5Па B. Скорость экстракции: вакуум <5x10 за 40 минут, начиная с атмосферы-4Па C. Уровень утечки в системе: после 12 часов отключения измерьте степень разрежения в вакуумной камере <10Па |
|
Вакуумная установка |
Молекулярный насос FB1200 + насос передней ступени VRD-16 + боковой вытяжной клапан + задвижка + отсечной клапан + составной вакуумметр + интерфейс вакуумметра для контроля покрытия (в режиме ожидания) |
|
Модель |
Стоимость, доллары США |
|
CY-X-EIB500 |
По запросу |
