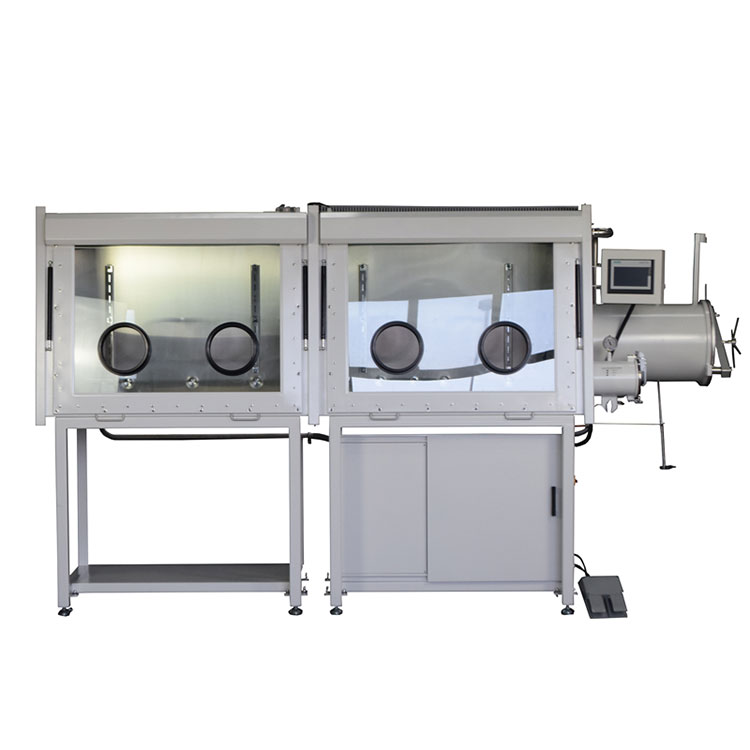

Аккумуляторный вакуумный перчаточный ящик с автоматической очисткой влажности

Рабочее напряжение

220 В 50/60 Гц, однофазный (110 В переменного тока предоставляется за дополнительную плату)

Камера Перчаточного ящика


Материал корпуса: Изготовлен из листа нержавеющей стали 304 11 калибров (толщиной 3 мм), который обеспечивает сверхпрочную конструкцию для работы в вакууме
Размеры: 1120 мм (Д) x 740 мм (Ш) x 900 мм (В)
Макс. Положительное давление: 810 Торр (1,1 атм)
Макс. Уровень вакуума: 0,5 Торр (механическим насосом)

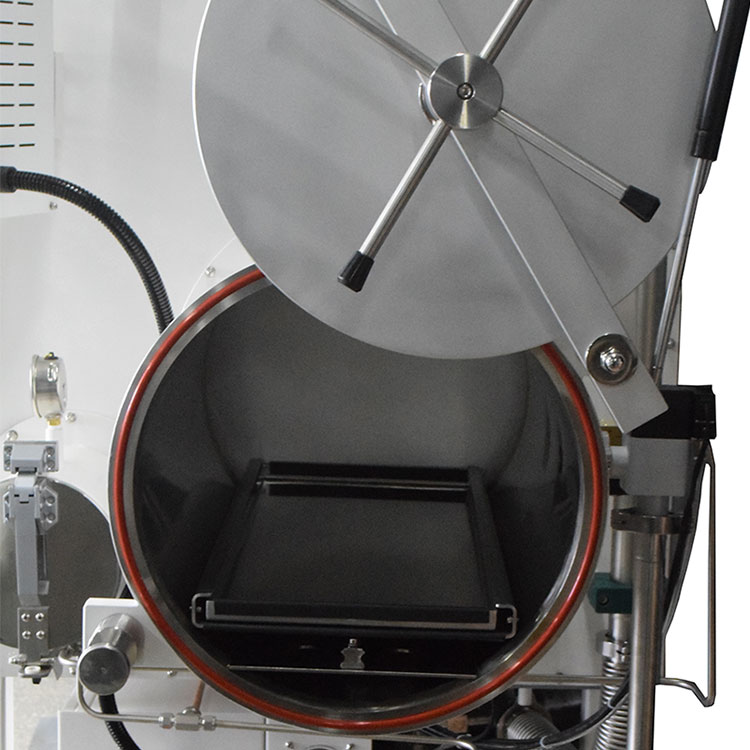

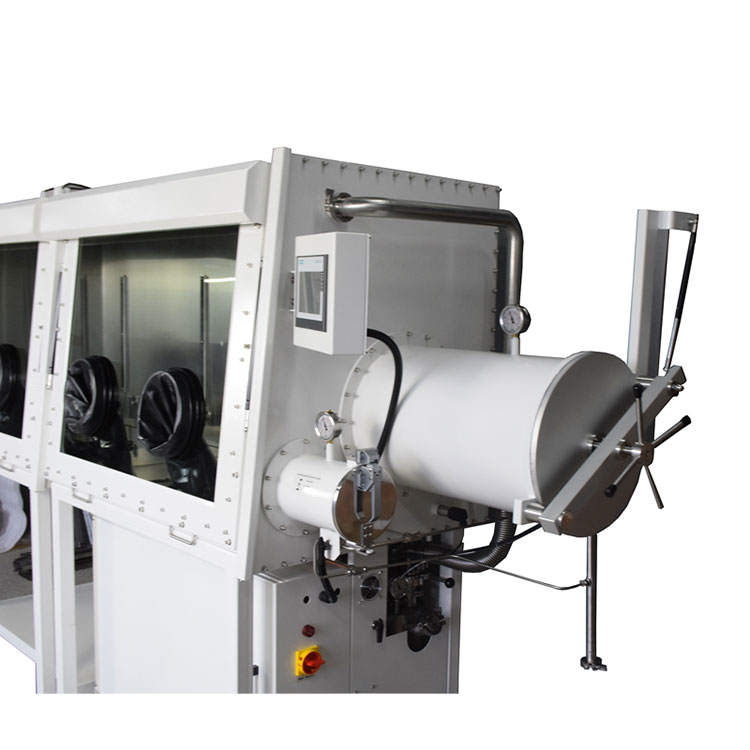

Шлюзовая камера с эрлифтом

Размеры: 360 мм (внутри) x 435 мм (Д)
Макс. Уровень вакуума: 0,05 Торр

Прозрачная Передняя панель

Размер: 1040 мм (Д) x 405 мм (Ш)
Съемный для установки устройств

Перчатки


Размер отверстия для перчаток: 190 мм (диаметр)
В комплект входят 8-дюймовые перчатки Butadyl® (с повышенной способностью к растяжению, изгибу и разрыву, а также обладающие высокой стойкостью к ароматическим веществам, углеводородам, растворителям, жирам и кислотам)
В комплект входят зажимы и уплотнительные фланцы

Вакуумметр и клапаны

В шлюзовой камере установлен один вакуумметр.
1 игольчатый клапан с зазубринами и 1 вакуумный порт KF-25 на шлюзовой камере.
1 порт KF40 и 2 игольчатых клапана с зазубринами 1/2 " встроены сбоку от основной камеры.
2 порта KF25 на задней стенке камеры перчаточного ящика.
3 порта KF40 на задней стенке камеры перчаточного ящика для подключения к системе очистки газа.

Система очистки


Автоматическое удаление влаги <2 промилле, что соответствует точке росы < -71,7 ° C (для сборки литий-ионных аккумуляторов обычно требуется <11 промилле H2) - нажмите, чтобы увидеть преобразование влажности в влажность
Прецизионный анализатор влажности с фланцем KF25 (0-999 промилле) установлен в системе очистки с точностью +/-0,1 промилле
В нижней части передвижной тележки встроена фильтрация влаги большой емкости, которая может поглощать H2 до 1,5 кг
Управление процессом регенерации позволяет автоматически регенерировать фильтр при насыщении
Автоматическая система контроля давления способна поддерживать давление на постоянном уровне
6-дюймовая цветная сенсорная панель ПЛК позволяет пользователю легко устанавливать и считывать уровень влажности и давления.
Панель управления съемная, ее можно разместить в любом месте для удобства эксплуатации.

Трубопровод очистки

нержавеющая сталь 304, порт KF40

Вакуумный насос


В комплект поставки входит мощный вакуумный насос с фильтром для первоначальной откачки и продувки при необходимости
Вакуумный сильфон и клапан из нержавеющей стали входят в комплект поставки

Потребность в газе

Рабочие газы: Атмосферные газы, N2, аргон
Регенерационный газ: N2
Один поплавковый счетчик, встроенный в дно передвижной тележки для точного заполнения газом

Уровень утечки в Камере Перчаточного ящика

< 3 Торр/час

Расширение мощности

Одна удлинительная розетка (максимальная мощность 1500 Вт) установлена в основной камере перчаточного ящика

Гарантия

Ограниченная гарантия на один год с пожизненной поддержкой

Модель

Стоимость, доллары США

CY-VGB-4H

По запросу
