Встроенный измеритель контура шероховатости серии SJ5718

Основные характеристики

Высокая точность, высокая стабильность, интеллектуальное измерение

Подробная информация

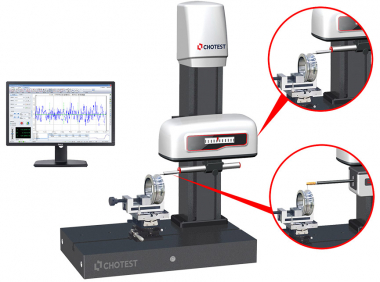

Интегрированный измерительный прибор для измерения шероховатости и контура SJ5718 - это измерительный прибор, который объединяет измерение шероховатости поверхности и контура; он использует импортную высокоточную систему измерения решетки, высокоточную направляющую для шлифования, высокопроизводительный бесконтактный линейный двигатель, систему измерения усилия двигателя звуковой катушки, высокопроизводительный модуль измерения шероховатости, а также технология высокопроизводительной компьютерной системы управления для измерения и анализа шероховатости поверхности и контура различных заготовок. Высокоточная направляющая для шлифования и высокопроизводительный линейный двигатель используются для обеспечения высокой стабильности и прямолинейности измерений. Импортная высокоточная система измерения решетки используется для определения двумерных координат контура поверхности обрабатываемой детали. Компьютер корректирует данные о решетке путем коррекции алгоритм и, наконец, восстанавливает информацию о контуре заготовки и шероховатости и отображает ее в виде графика. Различные параметры контура и шероховатости могут быть проанализированы с помощью инструментов анализа, предоставляемых программным обеспечением.

SJ5718 - это полностью автоматическое измерительное оборудование. Оператору нужно только установить тестируемую заготовку, задать начальное и конечное положения сканирования в программном обеспечении для проверки, нажать кнопку [Пуск], и стилус автоматически коснется поверхности заготовки и выполнит сканирование в заданном положении; шероховатость и форма контура прецизионно обработанных деталей могут быть измерены с высокой точностью, а затем для оценки могут быть выбраны необходимые оценочные параметры.

Системное программное обеспечение представляет собой упрощенную китайскую операционную систему, которой легко управлять.

Функция продукта

1.Оценка профиля поверхности：

(1) Измерение размера контура: радиус, диаметр, угол, расстояние, линейное отклонение;

(2) Допуски по форме и положению: прямолинейность, округлость, положение, параллельность, вертикальность, контур и т.д.；

(3) Установите систему координат: определите точку, ось координат, прямую/вертикальную линию, поддерживайте точечную линию, линейное установление системы координат, можете переводить / поворачивать систему координат；

(4) Структура контурного анализа: определите точку пересечения, линию пересечения, окружность, точку смещения структурного преобразования, линию, самую высокую точку, самую низкую точку, установите прямую регрессии, центральную точку, свободную точку и другой контурный анализ；

(5) Индивидуальное измерение контура: в соответствии с характеристиками заготовки (такими как поверхность заготовки с отверстиями и канавками, процесс измерения может быть настроен таким образом, чтобы исключить части заготовки, которые не нуждаются в измерении, и выполнять непрерывные измерения).；

(6) Применение специального инструмента (опционально): измерение опорного шарикового винта (правильный угол наклона спирали), измерение угла /шага зубьев резьбы, высоты ступени, глубины канавки, размера дна канавки, площади, выпуклости и т.д.；

(7) Сравните фактическое значение с номинальным.

Оценка шероховатости поверхности

(1) Многопараметрическая оценка таких параметров, как P (Pt\Pa), параметры W и т.д.；

(2) Оценка параметров мотива и параметров ядра Rcore.

3.Фильтрация: фильтрация 2RC, фильтрация по Гауссу и фильтрация по нулевой фазе；

4.Интерфейс дружелюбен и больше соответствует привычкам работы китайских пользователей；

5.Записи измерений управляются централизованной базой данных, и записи измерений можно запрашивать и управлять ими в соответствии с типом тестируемой детали, производственной единицей, заводским номером, инспектором, единицей контроля, номером оборудования, датой проверки и датой вступления в силу и т.д.；

6.Вывод отчетов в нескольких форматах (.док,.docx,.xlsx，.pdf) и поддерживает полные пользовательские отчеты, индивидуальные отчеты о записях измерений, пакетную печать таблиц записей, а также функции резервного копирования данных и восстановления базы данных.；

7.Он обладает мощной функцией ЧПУ, может выполнять серию высокоэффективных измерений с ЧПУ и анализа с ЧПУ, а также имеет функцию SPC-анализа.；

8.Он имеет функцию автоматического поиска точек перегиба и может автоматически находить точки перегиба по оси X в соответствии с настройками программы.；

9.Продуманная и простая калибровка прибор поставляется с высокоточной комбинированной калибровочной таблицей, которая позволяет точно компенсировать точность прибора и износ стилуса；

10.Чертежи в форматах DXF (CAD) и PDF можно импортировать, а теоретические чертежи и результаты измерений можно сравнивать и анализировать; особенно для неправильных контурных форм могут быть предоставлены интуитивно понятные графические сравнения.；

11.Контурные кривые нескольких измерений могут быть сопоставлены и проанализированы для измерения повторяемости；
