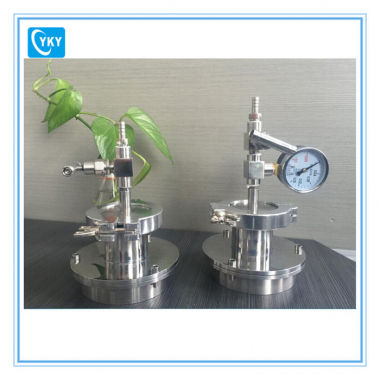

Шарнирный вакуумный уплотнительный узел с фланцевой опорой для трубчатой печи диаметром 101 мм

Конструкция

Изготовлен из нержавеющей стали (SS304) с двойными уплотнительными кольцами из высокотемпературного кремния на каждом фланце

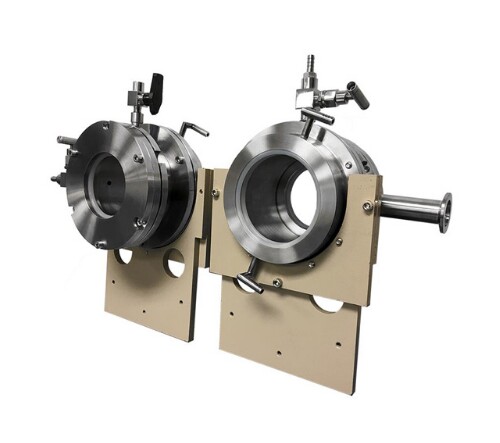

Открывающийся фланец предназначен для легкой загрузки / выгрузки образцов

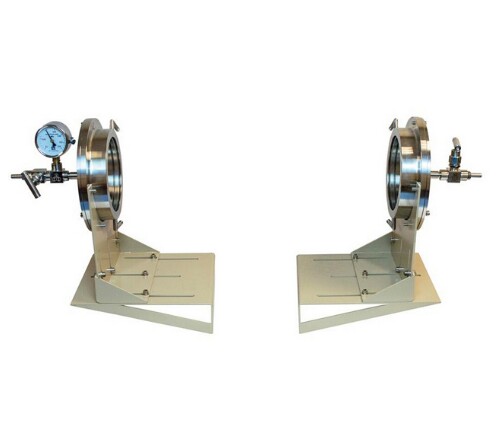

Тонкая металлическая опора позволяет регулировать как вертикальное, так и горизонтальное положение

Уровень вакуума

10E-5 торр молекулярным насосом и 10E-2 торр механическим насосом

Характеристики

Уплотняйте трубу, затягивая винты на фланце без сварки и клея.
Отлично подходит для труб любого типа: керамических, стеклянных, кварцевых и стальных труб.
Для установки требуется просверлить отверстия в корпусе печи и установить фланцевую опору

Описание

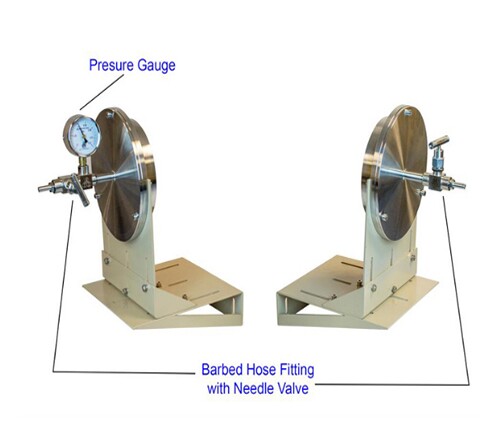

На одном торцевом фланце установлен игольчатый клапан с зазубринами и 1/4 " проходом для вставки термопары, а также механический манометр.
На другом торцевом фланце имеется отверстие KF25 с игольчатым клапаном с зазубринами. Возможно, вам понадобится угловой клапан KFD25 перед подключением вакуумного порта к вакуумному насосу. Пожалуйста, выберите угловой клапан KF25 в соответствующем товаре ниже.
Уплотните трубу, затянув винты на фланце без использования сварки и клея.
Фитинг с зазубринами диаметром 1/4 дюйма можно подсоединить резиновым шлангом диаметром 1/4 дюйма.

Примечания

Необходимо поместить внутрь трубы блок огнеупорных труб (см. Рисунок слева), чтобы избежать расплавления силиконового уплотнительного кольца тепловым излучением. Керамический блок можно заказать в разделе сопутствующие товары.


Модель

Стоимость, доллары США

CY-100

По запросу
