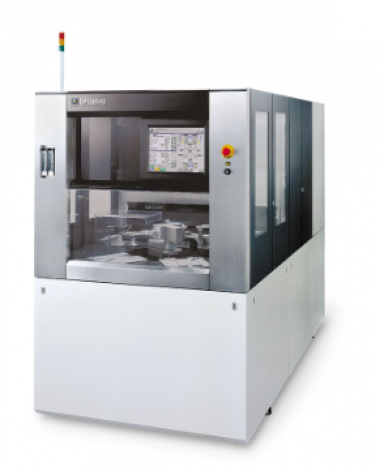

Основные технические характеристики Disco DFG 8540
|
Параметр |
Значение |
|
Модель |
DFG 8540 |
|
Тип |
Станок для шлифования пластин (грубое/тонкое шлифование) |
|
Диаметр обрабатываемых пластин |
150–200 мм (6–8 дюймов) |
|
Максимальная толщина пластины |
До 1 мм (стандартно) |
|
Минимальная толщина после шлифования |
Примерно 30–50 мкм (в зависимости от типа пластины и процесса) |
|
Тип шлифовального круга |
Алмазные шлифовальные круги (грубый и тонкий) |
|
Количество шпинделей |
2 (один для грубого шлифования, другой для тонкого) |
|
Скорость вращения шпинделя |
До 6000 об/мин |
|
Скорость подачи |
Регулируемая, до нескольких мм/с |
|
Тип стола |
Вакуумный стол с возможностью вращения (до 500 об/мин) |
|
Система промывки |
Встроенная система подачи деионизированной воды (DIW) для удаления шлама и охлаждения |
|
Система контроля толщины |
Лазерный или датчик контактного типа (опционально) |
|
Управление |
Промышленный ПК с сенсорным экраном, программное управление процессом |
|
Производительность |
До 30–50 пластин/час (зависит от параметров шлифования) |
|
Размеры (Ш × Г × В) |
Примерно 1300 × 1000 × 1800 мм |
|
Масса |
Примерно 1500–1800 кг |
|
Напряжение питания |
200–480 В, 3 фазы, 50/60 Гц |
|
Потребляемая мощность |
Примерно 5–7 кВт (в зависимости от конфигурации) |
Ключевые особенности
- Вакуумный стол с вращением
Пластина фиксируется на вакуумном столе, который вращается во время обработки, обеспечивая равномерное шлифование по всей поверхности.
- Система автоматического контроля толщины
- Система охлаждения и очистки
В процессе шлифования используется деионизированная вода для охлаждения пластины и шлифовального круга, а также для удаления образ
Производство: Япония
