Описание продукта

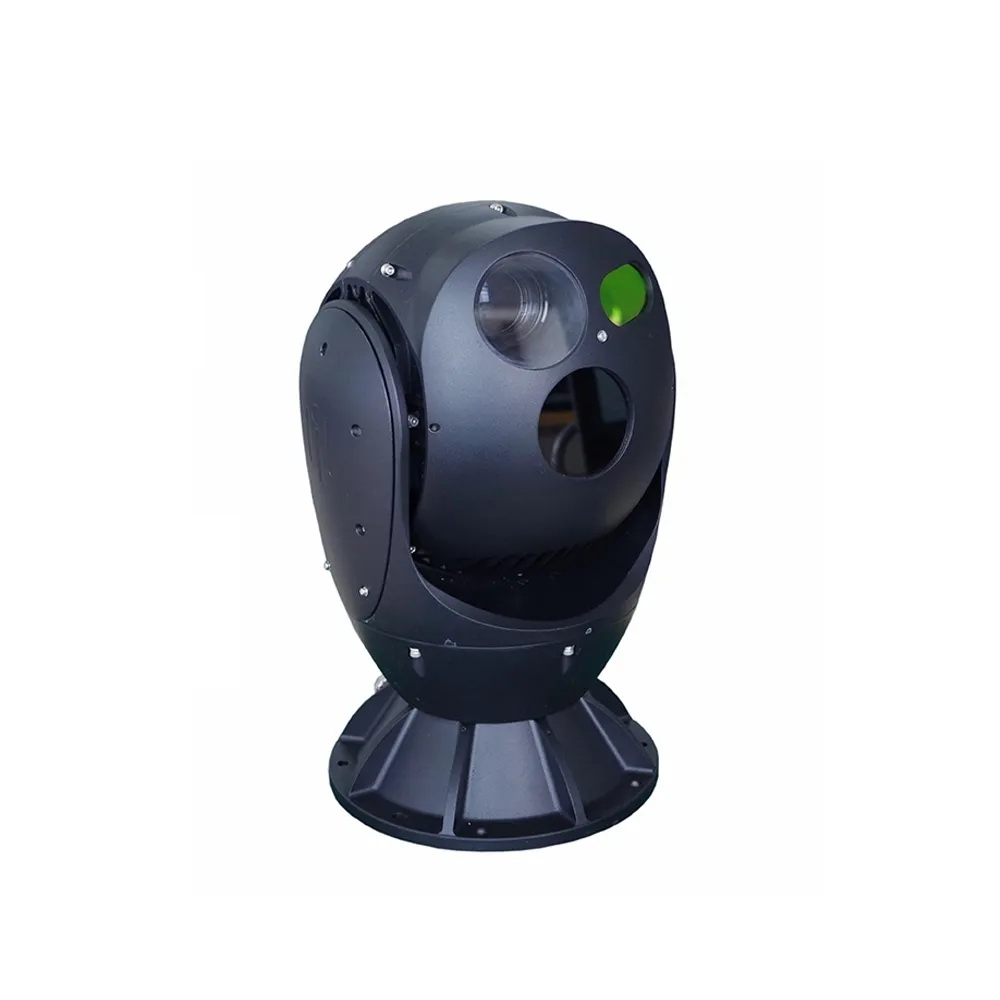

Двухкоординатная гиростабилизированная тепловизионная камера.
Интегрированные системы высокочёткого видимого света, инфракрасного тепловизионного изображения, лазерного дальномера или лазерной камеры дополняют друг друга преимуществами многодиапазонного детектирования. Комбинированное активное и пассивное обнаружение, агрегация и обработка данных из различных источников позволяют удовлетворять потребности мониторинга как днём, так и ночью, в любых погодных условиях.
Скорость поворота составляет 80° в секунду, ускорение — 120° в секунду в квадрате, обеспечивается быстрый старт и остановка, плавная работа, что способствует эффективному захвату и отслеживанию быстродвижущихся целей.
Широкое покрытие: диапазон вращения по азимуту от 0° до 360°, по углу места от -45° до +90°, что обеспечивает обнаружение без мёртвых зон и полное пространственное покрытие.
Используется прецизионный угломерный энкодер с высокоточной системой сервоуправления с замкнутым контуром, достигающей точности позиционирования 0,02°. Высокопроизводительный блок обработки изображений оснащён механизмом высокоточной регулировки фокуса для достижения точной автоматической наводки.
Модуль автоматического слежения, разработанный с применением различных усовершенствованных алгоритмов захвата и отслеживания целей, дополненный высокоточным сервоуправлением, обеспечивает стабильное сопровождение цели при быстром движении и изменении направления.
Конструкция с двухосевой гиростабилизацией, высокоточные и стабильные гироскопы, а также интеллектуальные алгоритмы сервоуправления эффективно изолируют помехи, вызываемые движением судна или других носителей, и поддерживают стабильность линии визирования.
Поддерживается обнаружение аномального поведения, включая обнаружение вторжения целей и детекцию движения, классификация и идентификация целей, сигнализация по горячим точкам, связь с радаром, 3D-позиционирование с масштабированием и другие функции, что значительно повышает уровень автоматизации и информатизации системы.
Поддерживается управление жизненным циклом, самодиагностика неисправностей, локальное хранение данных, возобновление передачи после разрыва связи, сохранение настроек при отключении питания, удалённый перезапуск и обновление, что существенно улучшает пользовательский опыт и снижает эксплуатационные расходы.
Корпус изготовлен из высокопрочного алюминиевого сплава, применяется внутренняя и внешняя двухслойная технология защиты, степень защиты IP67, обеспечивается защита от дождя, пыли, коррозии и электромагнитных помех, что делает устройство пригодным для длительной эксплуатации в суровых морских условиях.
Может устанавливаться на различные типы судов и транспортных средств для выполнения задач морской разведки, целеуказания, поиска и спасения, борьбы с контрабандой, сбора доказательств, экологического мониторинга, вспомогательной навигации и других операций.
Технические параметры
|
Модель |
CQ-ZS20-TVC63C07-2132S |
|
|
Эффективная дистанция (радиус действия) (DRI) |
Транспортное средство (2,3×2,3 м) |
Обнаружение: 6,3 км; Распознавание: 1,8 км; Идентификация: 0,9 км |
|
Человек (1,8×0,6 м) |
Обнаружение: 2,5 км; Распознавание: 0,7 км; Идентификация: 0,35 км |
|
|
Корабль (20x5 м) |
Обнаружение: 12 км; Распознавание: 4,7 км; Идентификация: 2,3 км |
|
|
Дальность IVS (интеллектуальное видеонаблюдение) |
2,3 км для транспортных средств; 0,8 км для человека |
|
|
Тепловизионный сенсор |
Сенсор |
Неохлаждаемый FPA сенсор 5-го поколения |
|
Эффективные пиксели |
640x512, 50 Гц |
|
|
Размер пикселя |
12 мкм |
|
|
NETD |
Не более 30 мК |
|
|
Спектральный диапазон |
7,5 – 14 мкм, LWIR (длинноволновое ИК) |
|
|
Объектив тепловизора |
Фокусное расстояние |
25-75 мм, 3-кратное увеличение |
|
Поле зрения (FOV) (640х512) |
17.4°×14.0°~5.8°×4.6° |
|
|
Угловой радиус |
0,48–0,16 мрад |
|
|
Цифровое увеличение |
1-8X |
|
|
Видимая камера |
Сенсор |
1/2,8-дюймовая CMOS-матрица звездного уровня (Star Level), встроенный двойной фильтр ICR с переключением день/ночь |
|
Разрешение |
1920(Г)x1080(В) |
|
|
Частота кадров |
32 Кбит/с~16 Мбит/с, 60 Гц |
|
|
Мин. освещенность |
0.05 люкс (цвет), 0.01 люкс (ч/б) |
|
|
Объектив видимого диапазона |
Оптический объектив |
8–320 мм, 40-кратное увеличение |
|
Стабилизация изображения |
Поддерживается |
|
|
Противотуманная функция |
Поддерживается |
|
|
Управление фокусировкой |
Ручное/Автоматическое |
|
|
Цифровое увеличение |
16-кратное увеличение |
|
|
Изображение |
Стабилизация изображения |
Поддержка электронной стабилизации изображения |
|
Улучшение |
Стабильная рабочая температура без ТЕС (термоэлектрического охлаждения), время запуска менее 4 секунд |
|
|
SDE |
Поддержка цифровой обработки изображений SDE |
|
|
Псевдоцвета |
16 псевдоцветов и ч/б, инверсия ч/б |
|
|
AGC (автоматическая регулировка усиления) |
Поддерживается |
|
|
Измерительная линейка |
Поддерживается |
|
|
Лазерная камера |
Дальность действия |
1000 м |
|
PTZ |
Точность |
0,02°, импульсный прецизионный мотор, сервопривод с цифровым датчиком угла |
|
Вращение |
Панорамирование: 0 – 360°, наклон: -45° ~ +90° |
|
|
Скорость |
Панорамирование: 0,01 – 80°/с, наклон: 0,01 – 60°/с |
|
|
Предустановки |
255 |
|
|
Улучшение |
Вентилятор/Очиститель/Нагреватель установлены |
|
|
Разделение |
Конструкция с разделением на верхнюю и нижнюю части, возможность упаковки и транспортировки, быстрое комбинирование |
|
|
Нулевая коррекция |
Поддержка установки нулевого положения панорамирования и наклона |
|
|
Гиростабилизация |
Точность стабильности 2 мрад (RMS), двухосевая гиростабилизация, дрожание не более ±10° |
|
|
Время позиционирования |
Менее 4 секунд |
|
|
Обратная связь по углам |
Поддерживает функции работы в реальном времени, запроса возврата и позиционирования для горизонтальных углов и углов наклона |
|
|
Интерфейс |
Ethernet |
RJ45 |
|
Протокол |
IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, ONVIF |
|
|
Питание |
DC24В |
|
|
Сжатие |
H.265 / H.264 / MJPEG |
|
|
Условия эксплуатации |
Рабочая температура |
от -25°C до +55°C |
|
Температура хранения |
от -35°C до +75°C |
|
|
Влажность |
Менее 90% |
|
|
Степень защиты |
IP67 |
|
|
Корпус |
Покрытие PTA с тройной защитой, устойчивость к коррозии морской водой, авиационный водонепроницаемый разъем |
|
|
Ветроустойчивость |
Сферическая конструкция с защитой от вибраций и устойчивостью к сильному ветру скоростью до 33 м/с |
|
|
Защита от запотевания/солёности |
PH 6,5–7,2 (не менее 700 часов) |
|
|
Питание |
250 Вт (пиковая); 50 Вт (стабильная) |
|
|
Габариты |
280 мм × 430 мм |
|
|
Масса |
18 кг |
|
|
Модель |
Стоимость, доллары США |
|
CQ-ZS20-TVC63C07-2132S |
По запросу |
