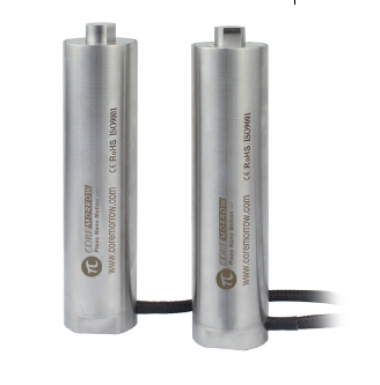

Высоковольтный пьезопривод с механической предварительной нагрузкой и напряжением 1000В. Способен выдерживать определенное тяговое усилие.
Встроенный пьезостек с большим блокирующим усилием до 50000N. Используется для динамических работ больших нагрузок.
Характеристики
Применение
Генерация ударных волн, стабилизация, датчики испытаний и ускорения, активное снижение вибрации, работы требующие
высокой нагрузки или ускорения.
Высокая блокирующая способность

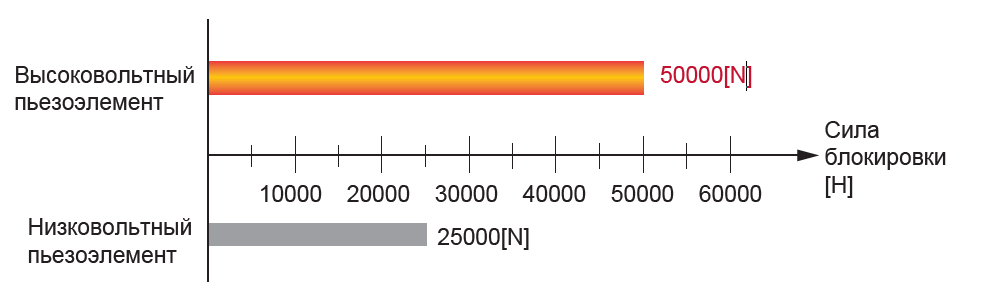

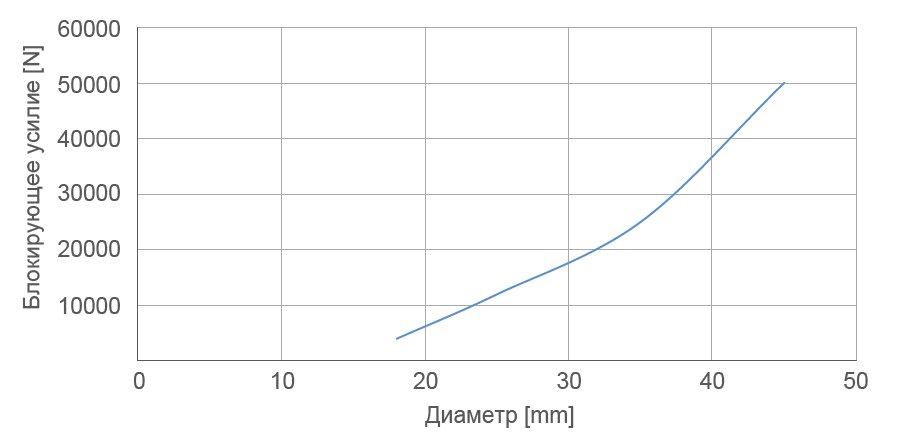

Блокирующая сила высоковольтного пьезопривода
пропорциональна площади его поперечного сечения. Чем
больше диаметр, тем больше блокирующая сила. Серия
VS45 может достигать 50000N, а грузоподъемность может
достигать 70000N.

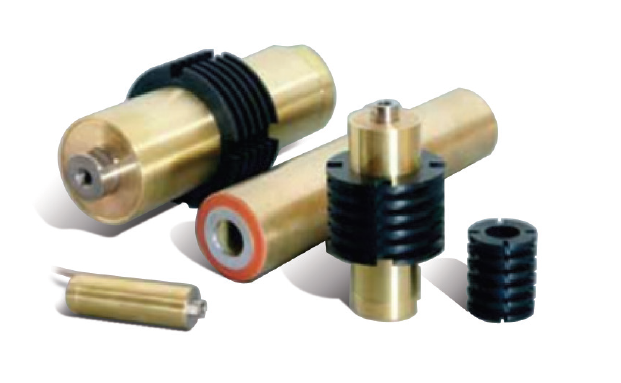

Управление теплом "Термостабильный"
Может увеличить мощность в 2-3 раза и реализовать
высокочастотное движение.

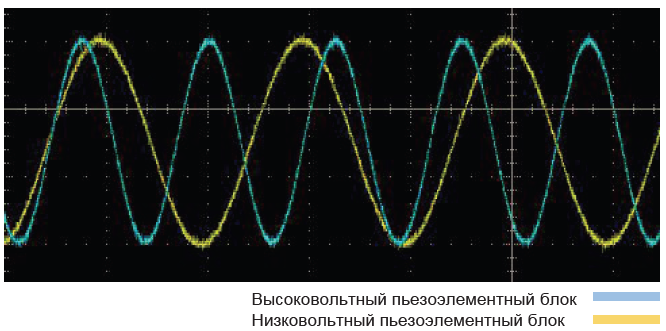

Высокая динамика
Мощность высоковольтного пьезопривода относительно
мала, соответственно этому частота относительно высока.
Подходит для высокодинамичного применения.
Версия с открытым/замкнутым контуром
Высоковольтный пьезопривод имеет варианты с
разомкнутым контуром и с замкнутым контуром. Версия с
разомкнутым контуром имеет быстрое время отклика, но
имеет гистерезис и ползучесть. Версия с замкнутым
контуром имеет встроенный тензодатчик для устранения
гистерезиса и ползучести.
Особое внимание
Перед установкой нагрузки, зажмите зазор для того, чтобы
вращение подвижного конца не привело к перекручиванию
внутреннего пьезоэлемента.

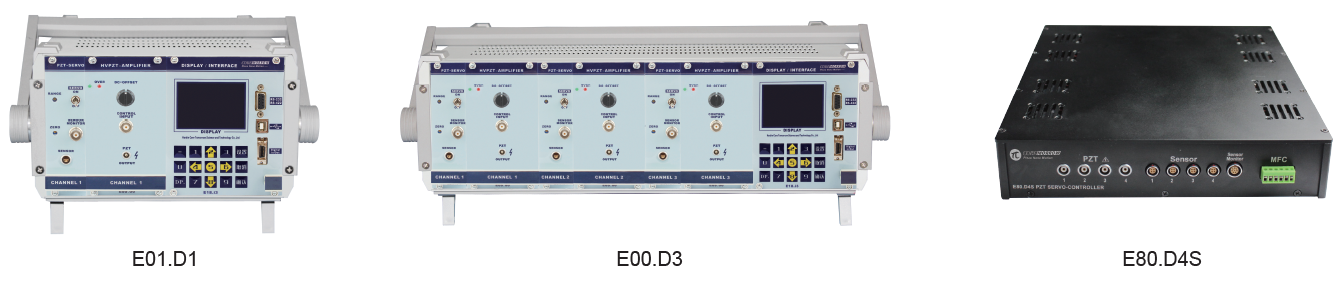

Рекомендуемый пьезоконтроллер
Высоковольтный пьезоконтроллер серии E00/E01 может выдавать напряжение 0~1000 В для управления высоковольтным
пьезоприводом.

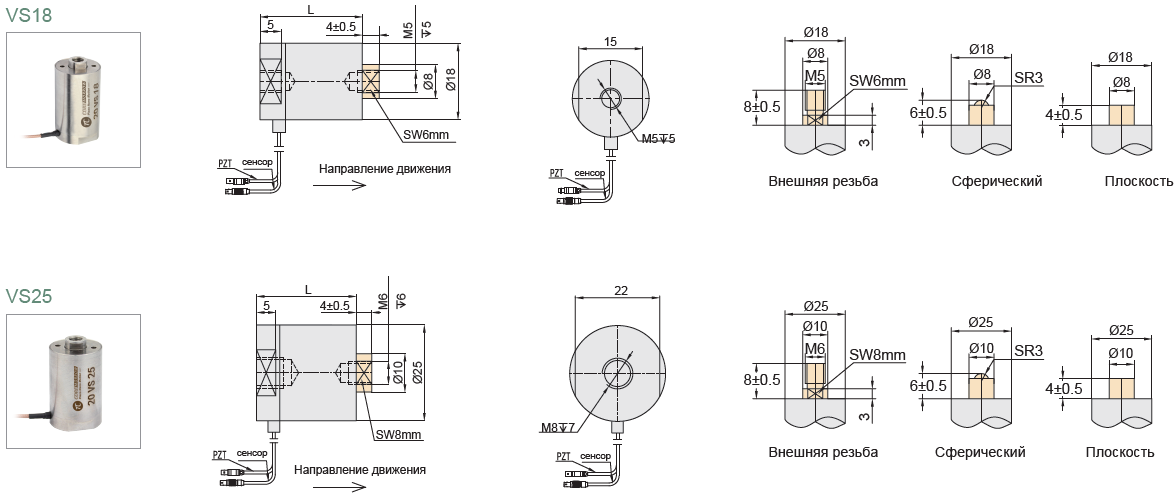

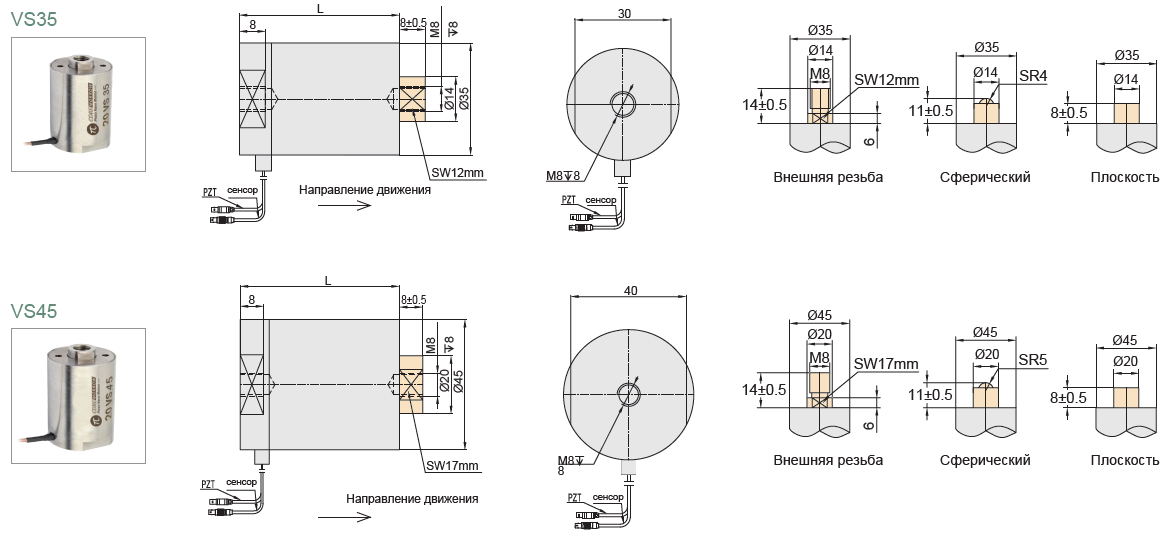

Чертежи
Примечания: Длина кабеля 1,5 м; разъем LEMO; дополнительный теплоотвод, термостабильность, открытый/закрытый контур.
Внутренняя резьба по умолчанию.
*PSt1000: Номинальный ход, соответствующий напряжению привода 0~1000V, Макс. ход составляет -200 ~ 1000V, рекомендуемое
напряжение 0 ~ 800V для длительной и высоконадежной работы. Версия с замкнутым контуром для обеспечения линейности и
повторяемости.
Встроенный пьезостек с большим блокирующим усилием до 50000N. Используется для динамических работ больших нагрузок.
Характеристики
- Привод 1000 В
- Настраиваемый
- Наружный диаметр Ø18 мм, 25 мм, Ø35 мм, Ø45 мм
- Ход до 260 μm
- Грузоподъемность до 70000N
- Разомкнутый/замкнутый контур
Применение
Генерация ударных волн, стабилизация, датчики испытаний и ускорения, активное снижение вибрации, работы требующие
высокой нагрузки или ускорения.
Высокая блокирующая способность
Блокирующая сила высоковольтного пьезопривода
пропорциональна площади его поперечного сечения. Чем
больше диаметр, тем больше блокирующая сила. Серия
VS45 может достигать 50000N, а грузоподъемность может
достигать 70000N.
Управление теплом "Термостабильный"
Может увеличить мощность в 2-3 раза и реализовать
высокочастотное движение.
Высокая динамика
Мощность высоковольтного пьезопривода относительно
мала, соответственно этому частота относительно высока.
Подходит для высокодинамичного применения.
Версия с открытым/замкнутым контуром
Высоковольтный пьезопривод имеет варианты с
разомкнутым контуром и с замкнутым контуром. Версия с
разомкнутым контуром имеет быстрое время отклика, но
имеет гистерезис и ползучесть. Версия с замкнутым
контуром имеет встроенный тензодатчик для устранения
гистерезиса и ползучести.

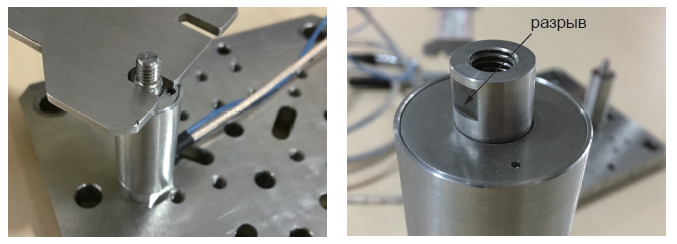

Особое внимание
Перед установкой нагрузки, зажмите зазор для того, чтобы
вращение подвижного конца не привело к перекручиванию
внутреннего пьезоэлемента.
Рекомендуемый пьезоконтроллер
Высоковольтный пьезоконтроллер серии E00/E01 может выдавать напряжение 0~1000 В для управления высоковольтным
пьезоприводом.
Чертежи
Примечания: Длина кабеля 1,5 м; разъем LEMO; дополнительный теплоотвод, термостабильность, открытый/закрытый контур.
Внутренняя резьба по умолчанию.
| Тип | Макс./Ход [μm]±15%* | Длина L [mm]±0.3 | Емкость [nF]±20% | Жесткость [N/μm]±20% | Резонансная частота [kHz]±20% | Толкающие и тянущие усилия [N] | |
|---|---|---|---|---|---|---|---|
| PSt1000/10/7 VS18 | 12/7 | 24 | 20 | 300 | 40 | 4000/700 | |
| PSt1000/10/20 VS18 | 27/20 | 33 | 45 | 150 | 35 | 4000/700 | |
| PSt1000/10/25 VS18 | 35/25 | 42 | 85 | 100 | 30 | 4000/700 | |
| PSt1000/10/40 VS18 | 55/40 | 51 | 110 | 75 | 27 | 4000/700 | |
| PSt1000/10/60 VS18 | 80/60 | 69 | 170 | 50 | 23 | 4000/700 | |
| PSt1000/10/80 VS18 | 105/80 | 87 | 220 | 35 | 20 | 4000/700 | |
| PSt1000/10/100 VS18 | 130/100 | 105 | 270 | 30 | 15 | 4000/700 | |
| PSt1000/10/125 VS18 | 160/125 | 125 | 330 | 25 | 10 | 4000/700 | |
| PSt1000/10/150 VS18 | 200/150 | 145 | 390 | 17 | 5 | 4000/700 | |
| PSt1000/10/200 VS18 | 260/200 | 185 | 510 | 10 | 3 | 4000/700 | |
| PSt1000/16/7 VS25 | 12/7 | 29 | 60 | 800 | 40 | 12000/1500 | |
| PSt1000/16/20 VS25 | 27/20 | 35 | 150 | 400 | 35 | 12000/1500 | |
| PSt1000/16/40 VS25 | 55/40 | 53 | 360 | 200 | 30 | 12000/1500 | |
| PSt1000/16/60 VS25 | 80/60 | 71 | 540 | 120 | 27 | 12000/1500 | |
| PSt1000/16/80 VS25 | 105/80 | 89 | 720 | 90 | 23 | 12000/1500 | |
| PSt1000/16/100 VS25 | 130/100 | 107 | 900 | 75 | 20 | 12000/1500 | |
| PSt1000/16/125 VS25 | 160/125 | 127 | 1100 | 60 | 15 | 12000/1500 | |
| PSt1000/16/150 VS25 | 200/150 | 147 | 1400 | 50 | 7 | 12000/1500 | |
| PSt1000/16/200 VS25 | 260/200 | 187 | 1900 | 35 | 4 | 12000/1500 | |
| PSt1000/25/7 VS35 | 12/7 | 33 | 140 | 1800 | 40 | 25000/4000 | |
| PSt1000/25/20 VS35 | 27/20 | 42 | 350 | 900 | 35 | 25000/4000 | |
| PSt1000/25/40 VS35 | 55/40 | 60 | 800 | 450 | 30 | 25000/4000 | |
| PSt1000/25/60 VS35 | 80/60 | 78 | 1250 | 300 | 27 | 25000/4000 | |
| PSt1000/25/80 VS35 | 105/80 | 96 | 1700 | 200 | 23 | 25000/4000 | |
| PSt1000/25/100 VS35 | 130/100 | 114 | 2150 | 180 | 20 | 25000/4000 | |
| PSt1000/25/125 VS35 | 160/125 | 134 | 2500 | 150 | 15 | 25000/4000 | |
| PSt1000/25/150 VS35 | 200/150 | 154 | 3200 | 120 | 7 | 25000/4000 | |
| PSt1000/25/200 VS35 | 260/200 | 194 | 3700 | 90 | 4 | 25000/4000 | |
| PSt1000/35/7 VS45 | 12/7 | 33 | 300 | 4000 | 40 | 50000/6000 | |
| PSt1000/35/20 VS45 | 27/20 | 42 | 800 | 2000 | 35 | 50000/6000 | |
| PSt1000/35/40 VS45 | 55/40 | 60 | 1600 | 1000 | 30 | 50000/6000 | |
| PSt1000/35/60 VS45 | 80/60 | 78 | 2500 | 600 | 27 | 50000/6000 | |
| PSt1000/35/80 VS45 | 105/80 | 96 | 3300 | 450 | 23 | 50000/6000 | |
| PSt1000/35/100 VS45 | 130/100 | 114 | 4100 | 350 | 20 | 50000/6000 | |
| PSt1000/35/125 VS45 | 160/125 | 134 | 4900 | 300 | 15 | 50000/6000 | |
| PSt1000/35/150 VS45 | 200/150 | 154 | 5700 | 220 | 7 | 50000/6000 | |
| PSt1000/35/200 VS45 | 260/200 | 194 | 6500 | 150 | 4 | 50000/6000 |
*PSt1000: Номинальный ход, соответствующий напряжению привода 0~1000V, Макс. ход составляет -200 ~ 1000V, рекомендуемое
напряжение 0 ~ 800V для длительной и высоконадежной работы. Версия с замкнутым контуром для обеспечения линейности и
повторяемости.
