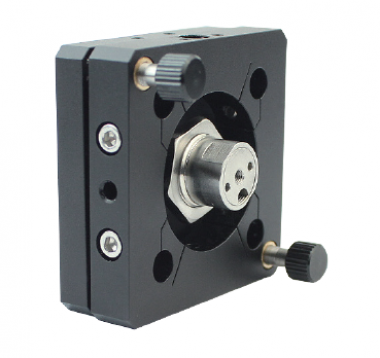

Пьезоэлектрический привод ZT50M14 предназначен для применения в
оптических разделителях и может быть установлен непосредственно в
конструкцию разделителя. Пьезоэлектрический привод ZT50M14 объединяет
пьезоэлектрический привод в двумерный регулятор объектива с ручной
регулировкой, при этом линза может быть наклеена на поверхность держателя
объектива на подвижном конце пьезоэлектрического привода. Сначала
ориентация объектива регулируется вручную с помощью двумерной оправы
для регулировки объектива, а затем линейный пьезоэлектрический привод
управляется электрическим сигналом для осуществления линейного
перемещения с нанометровой точностью. Пьезоэлектрический привод имеет
множество моделей и может быть выбран среди различных вариантов
исполнений.
Характеристики
*: При 0~150В. Макс. управляющее напряжение может составлять 0 ~ 150V, рекомендуемое напряжение 0 ~ 120V для длительной и
высоконадежной работы. Измеряется пьезоконтроллером серии E00/E01. Доступен индивидуальный заказ.
Чертежи
оптических разделителях и может быть установлен непосредственно в
конструкцию разделителя. Пьезоэлектрический привод ZT50M14 объединяет
пьезоэлектрический привод в двумерный регулятор объектива с ручной
регулировкой, при этом линза может быть наклеена на поверхность держателя
объектива на подвижном конце пьезоэлектрического привода. Сначала
ориентация объектива регулируется вручную с помощью двумерной оправы
для регулировки объектива, а затем линейный пьезоэлектрический привод
управляется электрическим сигналом для осуществления линейного
перемещения с нанометровой точностью. Пьезоэлектрический привод имеет
множество моделей и может быть выбран среди различных вариантов
исполнений.
Характеристики
- Линейное перемещение
- Ход до 114 мкм
- Дополнительный датчик с замкнутым контуром
- Отклонение вручную на ± 3 °
- Подходит для каркасной конструкции
- Каркасная структура
- Оптический фазовый сдвиг
- Регулировка светового пути
- Нано-управление движением
- Оптическое обнаружение
| Тип | Сенсор | Ход * [μm]±10% | Жесткость [N/μm]±20% | Растяжение-Сжатие [N] | Эл. мощность [μF]±10% | Резонансная частота [kHz]±20% | L [mm]±0.3 |
|---|---|---|---|---|---|---|---|
| ZT50M14S7 | SGS | 9 | 120 | 1200/200 | 0.7 | 40 | 30 |
| ZT50M14K7 | - | 9 | 120 | 1200/200 | 0.7 | 40 | 30 |
| ZT50M14S20 | SGS | 19 | 60 | 1200/200 | 1.8 | 30 | 39 |
| ZT50M14K20 | - | 19 | 60 | 1200/200 | 1.8 | 30 | 39 |
| ZT50M14S40 | SGS | 38 | 25 | 1200/200 | 3.6 | 20 | 57 |
| ZT50M14K40 | - | 38 | 25 | 1200/200 | 3.6 | 20 | 57 |
| ZT50M14S60 | SGS | 57 | 15 | 1200/200 | 5.4 | 15 | 75 |
| ZT50M14K60 | - | 57 | 15 | 1200/200 | 5.4 | 15 | 75 |
| ZT50M14S80 | SGS | 76 | 12 | 1200/200 | 7.2 | 12 | 93 |
| ZT50M14K80 | - | 76 | 12 | 1200/200 | 7.2 | 12 | 93 |
| ZT50M14S100 | SGS | 95 | 10 | 1200/200 | 9 | 10 | 111 |
| ZT50M14K100 | - | 95 | 10 | 1200/200 | 9 | 10 | 111 |
| ZT50M14S120 | SGS | 114 | 8 | 1200/200 | 11 | 8 | 129 |
| ZT50M14K120 | - | 114 | 8 | 1200/200 | 11 | 8 | 129 |
*: При 0~150В. Макс. управляющее напряжение может составлять 0 ~ 150V, рекомендуемое напряжение 0 ~ 120V для длительной и
высоконадежной работы. Измеряется пьезоконтроллером серии E00/E01. Доступен индивидуальный заказ.

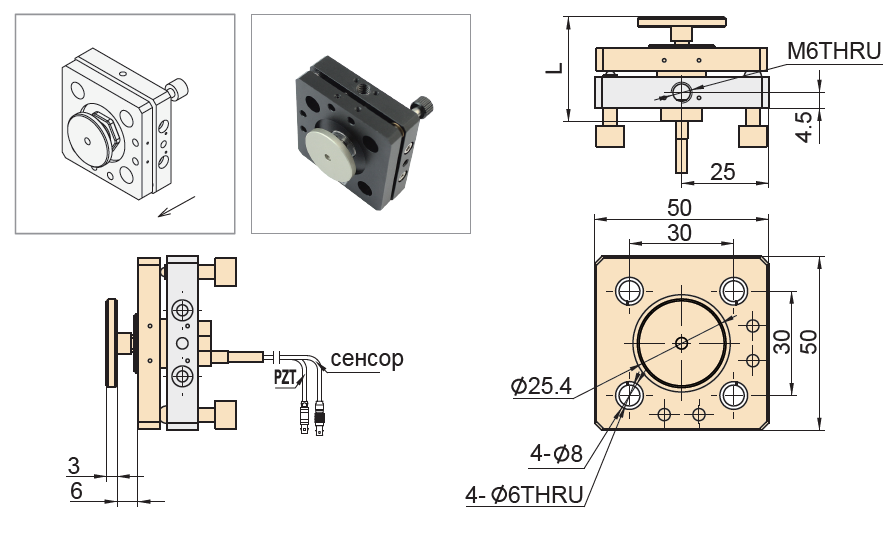

Чертежи

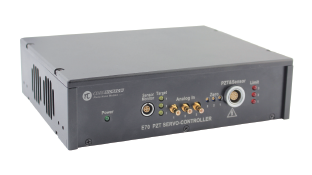

| E00/E01 | E70 | E53 |
 |
 |
 |
| 1~3 канала Цифровой аналоговый Разомкнутый/замкнутый контур Пр. текущий: 291mA/58mA |
3 канала Цифровой аналоговый Разомкнутый/ замкнутый контур Пр. текущий: 70mA |
1 канал Цифровой аналоговый Разомкнутый/ замкнутый контур Пр. текущий: 60mA |
| Примечание: Пожалуйста, смотрите раздел "Пьезоконтроллер" для получения подробной информации. |
||
