Описание продукта

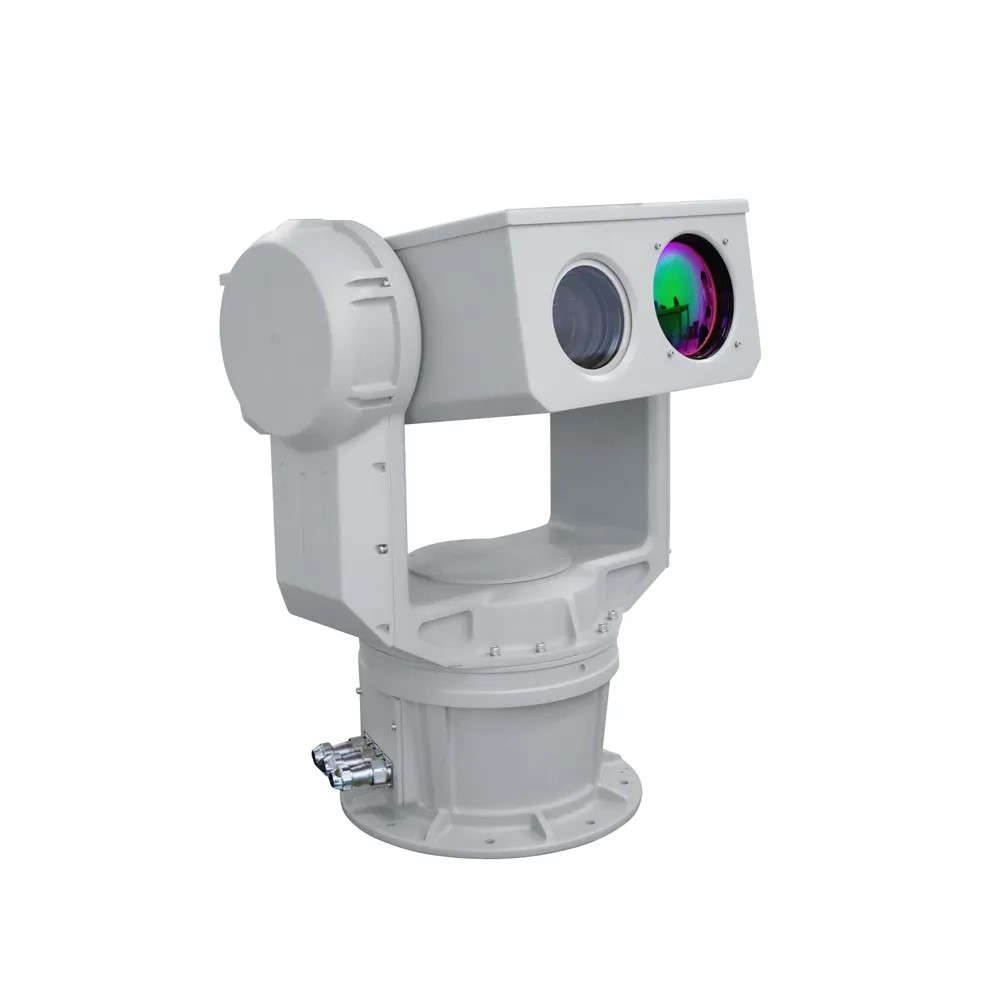

Система состоит из длиннофокусной камеры видимого света, тепловизора с объективом большого диаметра, лазерного подсветчика сопровождения, а также дополнительных сенсорных модулей (лазерный дальномер, системы позиционирования и навигации, цифровой компас) для наблюдения за целями на сверхдальних дистанциях.
Система объединяет изображение высокой чёткости в видимом диапазоне, тепловизионную съёмку и лазерный подсветчик. Многодиапазонное обнаружение обладает взаимодополняющими преимуществами: сочетается активное и пассивное обнаружение, выполняется сбор и совместная обработка данных из нескольких источников — что позволяет вести мониторинг днём и ночью в любых погодных условиях.
Скорость поворота достигает 80 °/с, ускорение — 100 °/с². Обеспечиваются быстрый старт и остановка, плавная работа, что способствует эффективному захвату и отслеживанию быстродвижущихся целей.
Диапазон вращения: по азимуту — от 0° до 360°, по углу места — от –90° до +90°. Это обеспечивает обнаружение без мёртвых зон и полное пространственное покрытие.
В системе применяется прецизионный угловой энкодер с высокоточной системой сервоуправления с замкнутым контуром. Точность позиционирования может достигать 0,02°. Высокопроизводительный блок обработки изображений оснащён высокоточным механизмом управления фокусировкой для реализации точной автоматической фокусировки.
Используются разнообразные передовые алгоритмы обнаружения целей и модули автоматического сопровождения, разработанные на основе алгоритмов слежения и дополненные высокоточным сервоуправлением. Это гарантирует стабильное сопровождение цели при быстром полёте и изменении направления движения.
Система поддерживает: обнаружение вторжения и движения целей, классификацию и идентификацию целей, сигнализацию по горячим точкам, взаимодействие с радаром, 3D‑позиционирование с зумом и другие функции. Всё это существенно повышает уровень автоматизации, информатизации и беспилотной работы системы.
Для повышения надёжности предусмотрены: защита от мощных тепловых источников, мониторинг внутренней температуры, направленный промышленный антиобледенитель.
Корпус выполнен из высокопрочного алюминиевого сплава. Применяется внутренняя и внешняя двухслойная трёхзащитная технология. Система имеет степень защиты IP66 (защита от дождя и пыли), устойчива к коррозии и электромагнитным помехам. Конструкция рассчитана на длительную эксплуатацию в суровых полевых условиях.
Технические параметры
|
Модель |
CQ-DMA-CTVC615C32-4150D |
||
|
Эффективная дистанция (радиус действия) (DRI) |
Транспортное средство (2,3×2,3 м) |
Обнаружение: 18 км; Распознавание: 7 км; Идентификация: 3,5 км |
|
|
Человек (1,8×0,6 м) |
Обнаружение: 11 км; Распознавание: 3,5 км; Идентификация: 1,8 км |
||
|
Тепловой |
Дрон |
Отслеживание: 2 км |
|
|
Видимый |
Отслеживание: 2 км |
||
|
Тепловизионный сенсор |
Сенсор |
Охлаждаемый матричный детектор (FPA) MCT HgCdTe |
|
|
Охлаждение |
Стирлинговский криоохладитель (срок службы 8000–10000 часов) |
||
|
Эффективные пиксели |
640x512, 50 Гц |
||
|
Размер пикселя |
15 мкм |
||
|
NETD |
Не более 20 мК |
||
|
Спектральный диапазон |
3,7 – 4,8 мкм, MWIR (средневолновое ИК) |
||
|
Объектив тепловизора |
Фокусное расстояние |
15-300 мм, 20-кратное увеличение F4.0 |
|
|
Поле зрения (FOV) |
35°×28° - 1,8°×1,5° |
||
|
Угловой радиус |
1–0,05 мрад |
||
|
Цифровое увеличение |
1–8Х |
||
|
Фокус |
Ручная/автоматическая фокусировка (алгоритм адаптивной активной фокусировки 3A, поддерживает несколько режимов срабатывания) |
||
|
Тип объектива |
Моторизованный (электронный зум) |
||
|
Оптический механизм |
Режим 3CAM и оптическая структура AS+DOE |
||
|
Видимая камера |
Сенсор |
1/1,8-дюймовая CMOS-матрица звездного уровня (Star Level), встроенный двойной фильтр ICR с переключением день/ночь |
|
|
Разрешение |
4 мп |
||
|
Частота кадров |
32 Кбит/с - 16 Мбит/с, 60 Гц |
||
|
Мин. освещенность |
0.05 люкс (цвет), 0.01 люкс (ч/б) |
||
|
Объектив видимого диапазона |
Размер объектива |
25–500 мм, 20-кратное увеличение |
|
|
Стабилизация изображения |
Поддерживается |
||
|
Противотуманная функция |
Поддерживается |
||
|
Управление фокусировкой |
Ручное/Автоматическое |
||
|
Цифровое увеличение |
16-кратное увеличение |
||
|
Изображение |
Стабилизация изображения |
Поддержка электронной стабилизации изображения |
|
|
Улучшение |
Стабильная рабочая температура без ТЕС (термоэлектрического охлаждения), время запуска менее 4 секунд |
||
|
SDE |
Поддержка цифровой обработки изображений SDE |
||
|
Псевдоцвета |
16 псевдоцветов и ч/б, инверсия ч/б |
||
|
AGC (автоматическая регулировка усиления) |
Поддерживается |
||
|
Измерительная линейка |
Поддерживается |
||
|
PTZ |
Точность |
0,02°, импульсный прецизионный мотор, сервопривод с цифровым измерением угла |
|
|
Вращение |
Панорамирование: 0 – 360°, наклон: -90° ~ +90° |
||
|
Скорость |
Панорамирование: 0,01 – 80°/с, наклон: 0,01 – 60°/с |
||
|
Предустановки |
255 |
||
|
Патруль |
Вентилятор/Очиститель/Нагреватель установлены |
||
|
Разделение |
Конструкция с разделением на верхнюю и нижнюю части, возможность упаковки и транспортировки, быстрое комбинирование |
||
|
Нулевая коррекция |
Поддержка установки нулевого положения панорамирования и наклона |
||
|
Моторы |
Бесщёточный мотор |
||
|
Время позиционирования |
Менее 4 секунд |
||
|
Обратная связь по углам |
Поддерживает функции работы в реальном времени, запроса возврата и позиционирования для горизонтальных углов и углов наклона |
||
|
Интерфейс |
Ethernet |
RJ45 |
|
|
Протокол |
IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, ONVIF |
||
|
Питание |
DC48В |
||
|
Сжатие |
H.265 / H.264 / MJPEG |
||
|
Условия эксплуатации |
Рабочая температура |
от -25°C до +55°C |
|
|
Температура хранения |
от -35°C до +75°C |
||
|
Влажность |
Менее 90% |
||
|
Степень защиты |
IP66 |
||
|
Корпус |
Покрытие PTA с тройной защитой, устойчивость к коррозии морской водой, авиационный водонепроницаемый разъем |
||
|
Ветроустойчивость |
Сферическая конструкция с защитой от вибраций и устойчивостью к сильному ветру скоростью до 33 м/с |
||
|
Защита от запотевания/солёности |
PH 6,5–7,2 (не менее 700 часов) |
||
|
Питание |
250 Вт (пиковая); 50 Вт (стабильная) |
||
|
Модель |
Стоимость, доллары США |
|
CQ-DMA-CTVC615C32-4150D |
По запросу |
