Описание продукта

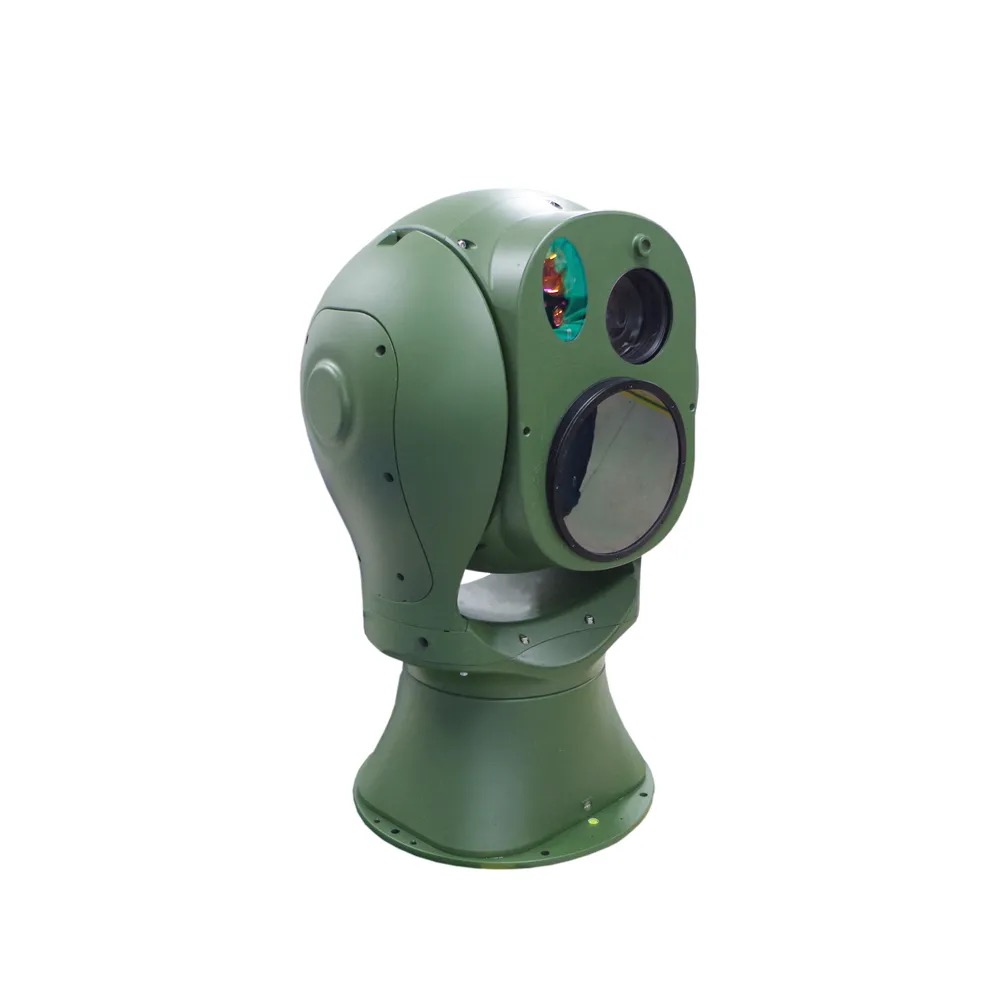

Поддерживает камеру видимого света с большим увеличением и тепловизор большого диаметра для обеспечения сверхдальнего наблюдения за целями.
Интегрированная система включает высокочёткое видимое излучение, тепловизионное изображение и опциональный лазерный дальномер (LRF). Преимущества многополосного обнаружения дополняют друг друга. Сочетание активного и пассивного обнаружения, а также агрегация и обработка данных из различных источников не оставляют целям возможности скрыться. Система удовлетворяет потребности в мониторинге как днём, так и ночью, в любых погодных условиях.
Скорость вращения достигает 80° в секунду, ускорение — 100° в секунду в квадрате. Обеспечивается быстрый старт и остановка, плавная работа, что способствует быстрому захвату и отслеживанию движущихся целей.
Диапазон вращения по азимуту составляет от 0° до 360°, а по углу места — от -90° до +90°. Это обеспечивает обнаружение без мёртвых зон и полное покрытие пространства.
Используется прецизионный угловой энкодер с высокоточной системой сервоуправления с замкнутым контуром. Точность позиционирования достигает 0,02°. Высокопроизводительный блок обработки изображений оснащён высокоточным механизмом управления фокусировкой для достижения точной автоматической фокусировки.
Автоматический модуль слежения разработан с применением различных усовершенствованных алгоритмов захвата и отслеживания целей. Благодаря высокоточному сервоуправлению точность слежения достигает ±0,5 мрад, что обеспечивает стабильность отслеживания цели при быстром полёте и изменении направления.
Система включает сигнализацию по горячим точкам, сигнализацию вторжения в регион, сигнализацию трансграничного вторжения, отслеживание целей, распознавание малых целей на больших расстояниях и другие функции, что повышает уровень автоматизации и информатизации.
Множественная резервная защита включает внутренний мониторинг температуры и направленный промышленный антиобледенитель, что повышает надёжность системы.
Степень защиты IP67. Корпус покрыт высокоэффективной антикоррозийной краской, выбраны разъёмы с высокой устойчивостью к коррозии. Это обеспечивает стабильную работу устройства в течение длительного времени в суровых условиях эксплуатации на открытом воздухе.
Технические параметры
|
Модель |
CQ-ZS50-CTVC630C66-2075D-3LRF |
||
|
Эффективная дистанция (радиус действия) (DRI) |
Транспортное средство (2,3×2,3 м) |
Обнаружение: 20 км; Распознавание: 11 км; Идентификация: 5,5 км |
|
|
Человек (1,8×0,6 м) |
Обнаружение: 14 км; Распознавание: 6,3 км; Идентификация: 3,2 км |
||
|
Тепловой |
Дрон |
Отслеживание: 3 км |
|
|
Видимый |
Отслеживание: 3 км |
||
|
Тепловизионный сенсор |
Сенсор |
Охлаждаемый матричный детектор (FPA) MCT HgCdTe |
|
|
Охлаждение |
Стирлинговский криоохладитель (срок службы 8000–10000 часов) |
||
|
Эффективные пиксели |
640x512, 50 Гц |
||
|
Размер пикселя |
15 мкм |
||
|
NETD |
Не более 20 мК |
||
|
Спектральный диапазон |
3,7 – 4,8 мкм, MWIR (средневолновое ИК) |
||
|
Объектив тепловизора |
Фокусное расстояние |
30-660 мм, 22-кратное увеличение F4.0 |
|
|
Поле зрения (FOV) |
18,2°×14,6°~0,8°×0,7° |
||
|
Угловой радиус |
0,5–0,023 мрад |
||
|
Цифровое увеличение |
1–8Х |
||
|
Фокусировка |
Ручная/автоматическая (алгоритм адаптивной активной фокусировки 3A, поддержка нескольких режимов запуска) |
||
|
Тип объектива |
Моторизованный (электронный зум) |
||
|
Оптическая система |
Режим 3CAM и AS+DOE оптическая структура |
||
|
Видимая камера |
Сенсор |
1/1,8-дюймовая CMOS-матрица звездного уровня (Star Level), встроенный двойной фильтр ICR с переключением день/ночь |
|
|
Разрешение |
1920(Г)×1080(В) |
||
|
Частота кадров |
32 Кбит/с - 16 Мбит/с, 60 Гц |
||
|
Мин. освещенность |
0.05 люкс (цвет), 0.01 люкс (ч/б) |
||
|
Объектив видимого диапазона |
Размер объектива |
12,5–750 мм, 62-кратное увеличение |
|
|
Стабилизация изображения |
Поддерживается |
||
|
Противотуманная функция |
Поддерживается |
||
|
Управление фокусировкой |
Ручное/Автоматическое |
||
|
Цифровое увеличение |
16-кратное увеличение |
||
|
LRF (лазерный дальномер) |
Эффективная длина |
3 км |
|
|
Изображение |
Стабилизация изображения |
Поддержка электронной стабилизации изображения |
|
|
Улучшение |
Стабильная рабочая температура без ТЕС (термоэлектрического охлаждения), время запуска менее 4 секунд |
||
|
SDE |
Поддержка цифровой обработки изображений SDE |
||
|
Псевдоцвета |
16 псевдоцветов и ч/б, инверсия ч/б |
||
|
AGC (автоматическая регулировка усиления) |
Поддерживается |
||
|
Измерительная линейка |
Поддерживается |
||
|
PTZ |
Точность |
0,005°, импульсный прецизионный мотор, сервопривод с цифровым измерением угла |
|
|
Вращение |
Панорамирование: 0 – 360°, наклон: -90° ~ +90° |
||
|
Скорость |
Панорамирование: 0,01 – 200°/с, наклон: 0,01 – 90°/с (ускорение: 150°/с) |
||
|
Предустановки |
255 |
||
|
Патруль |
16 маршрутов патрулирования, 256 предустановок для каждого маршрута |
||
|
Режим патрулирования |
Предустановленная позиция/шаблонное сканирование/круизное сканирование/вертикальное сканирование/сканирование кадра/панорамное сканирование/сканирование «яблочной кожуры» (по спирали)/горизонтальное секторное сканирование |
||
|
Улучшение |
Вентилятор/Очиститель/Нагреватель установлены |
||
|
Разделение |
Конструкция с разделением на верхнюю и нижнюю части, возможность упаковки и транспортировки, быстрое комбинирование |
||
|
Нулевая коррекция |
Поддержка установки нулевого положения панорамирования и наклона |
||
|
Моторы |
Бесщёточный мотор |
||
|
Время позиционирования |
Менее 4 секунд |
||
|
Обратная связь по углам |
Поддерживает функции работы в реальном времени, запроса возврата и позиционирования для горизонтальных углов и углов наклона |
||
|
Интерфейс |
Ethernet |
RJ45 |
|
|
Протокол |
IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, ONVIF |
||
|
Питание |
DC48В |
||
|
Сжатие |
H.265 / H.264 / MJPEG |
||
|
Условия эксплуатации |
Рабочая температура |
от -25°C до +55°C |
|
|
Температура хранения |
от -35°C до +75°C |
||
|
Влажность |
Менее 90% |
||
|
Степень защиты |
IP67 |
||
|
Корпус |
Покрытие PTA с тройной защитой, устойчивость к коррозии морской водой, авиационный водонепроницаемый разъем |
||
|
Ветроустойчивость |
Сферическая конструкция с защитой от вибраций и устойчивостью к сильному ветру скоростью до 33 м/с |
||
|
Защита от запотевания/солёности |
PH 6,5–7,2 (не менее 700 часов) |
||
|
Питание |
250 Вт (пиковая); 50 Вт (стабильная) |
||
|
Модель |
Стоимость, доллары США |
|
CQ-ZS50-CTVC630C66-2075D-3LRF |
По запросу |
