Описание продукта
Модуль двойной тепловизионной камеры представляет собой современный инфракрасный тепловизор, обеспечивающий тепловизионную съёмку высокого разрешения с режимом фиксированного фокуса.
Этот модуль двойной тепловизионной камеры имеет частоту кадров 9 Гц и может работать при температурах от -20°C до +50°C, что делает его идеальным для широкого спектра применений. Он оснащён разрешением 640 x 512 и имеет общий вес 10 кг, что делает его чрезвычайно лёгким и портативным. Данный модуль двойной тепловизионной камеры — отличная камера безопасности с двойным объективом для коммерческого и домашнего использования, обеспечивающая превосходную производительность и надёжные результаты.

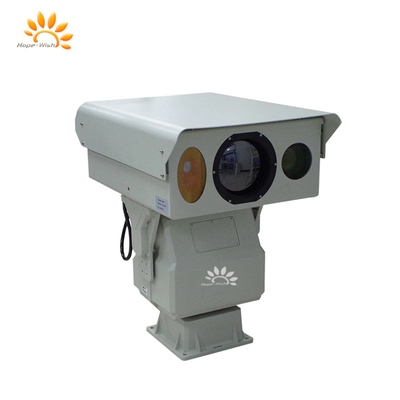

Умная двухдиапазонная камера HP-TTVC6516-2150-AFP-IP основана на новейшей технологии неохлаждаемого инфракрасного излучения пятого поколения и технологии визуализации видимого света высокой чёткости, разработанной для удалённого мониторинга днём и ночью.
Инфракрасная тепловизионная съёмка с высокочувствительным детектором формирования изображения с неохлаждаемой фокальной плоскостью разрешением 640 × 512 и сверхтонким разрешением 17 мкм, а также разработанная по оптической технологии AS миниатюризированная инфракрасная линза, усовершенствованные цифровые схемы и алгоритмы обработки изображений обеспечивают чёткое и плавное изображение. Видимый свет использует полноцветный чёрно-белый CMOS-датчик с двойным режимом низкой освещённости и 30-кратный компактный объектив с непрерывным зумом, при этом объём всей машины значительно уменьшен, что обеспечивает удобство установки для пользователей. В сочетании с 360-градусным панорамированием/наклоном может осуществлять поиск и наблюдение в пределах 4000 м.
Встроенная промышленная встроенная система электронного управления обеспечивает масштабирование, фокусировку, переключение режимов, панорамирование/наклон/вращение с высокой стабильностью управления камерой. Общий корпус выполнен из сверхпрочного алюминиевого сплава, что обеспечивает уровень защиты IP66, гарантируя работу оборудования в суровых полевых условиях в среднесрочной и долгосрочной перспективе.
Технические характеристики
- Устройство интегрирует в себе инфракрасное тепловизионное изображение, видео высокого разрешения видимого спектра, систему видеокодирования, механизм панорамирования/наклона и электронную систему управления. Благодаря единому дизайну, высокой степени интеграции и простоте установки и использования обеспечивается удобство эксплуатации
- Последнее поколение детекторов VOx, созданных на базе технологии MEMS, обладает чувствительностью обнаружения (NETD) до 50 мк, что значительно превосходит показатели обычных продуктов. Это позволяет получать более детальное качество изображения, которое меньше подвержено влиянию тумана, дождя и снега
- Уникальная оптическая конструкция AS и высокоточная оптомеханическая система обеспечивают превосходное качество изображения
- Передовая технология коррекции неоднородного изображения гарантирует хорошую равномерность изображения и широкий динамический диапазон
- Технология улучшения детализации изображения SDE обеспечивает плавность и отсутствие шумов, поддерживает различные псевдоцвета и переключение режимов изображения с горячей чёрной и горячей белой полярностью, что облегчает поиск малоконтрастных скрытых целей
- Видимый свет реализован на базе полноцветного чёрно-белого CMOS-датчика с двойным режимом низкой освещённости и оснащён 30-кратным компактным объективом с непрерывным зумом, при этом устройство отличается небольшими размерами и лёгким весом
- Прочный механизм панорамирования/наклона с ЧПУ обеспечивает непрерывное вращение на 360 градусов, отсутствие мёртвых зон, стабильную работу и минимальные дрожания изображения
Область применения
- Тепловизионная камера HP-TTVC обеспечивает превосходное качество изображения благодаря углу обзора 45° × 34° и разрешению изображения 640 × 512
- Этот инфракрасный тепловизор разработан для работы в широком диапазоне температур и влажности — от 0 до 95% относительной влажности и от −40 °C до +70 °C
- Устройство оснащено интерфейсом USB 2.0 для повышения стабильности работы, что делает его идеальным модулем тепловизионной камеры высокого разрешения
- Благодаря встроенному инфракрасному модулю пользователи могут легко заватывать и анализировать тепловые изображения как в помещении, так и на открытом воздухе.
Технические параметры
|
Модель |
HP-TTVC6516-2150 |
|
Обнаружение |
Транспортное средство 13000 м Человек 4800 м Точка возгорания 6000 м (2мХ2м) |
|
Распознавание |
Транспортное средство 3400 м Человек 1300 м |
|
Сенсор |
Датчик UFPA VOx (неохлаждаемая тепловизионная матрица на основе оксида ванадия) 5-го поколения |
|
Разрешение |
640×512 |
|
Спектральный диапазон |
7.5～14мкм |
|
NETD |
50 мК (при 25℃ F1.0) |
|
Фокусное расстояние |
31～155 мм |
|
Угол обзора (FOV) |
20°×15° до 4°×3° |
|
Управление объективом |
1. Масштабирование: электрический зум 2. Фокусировка: ручная / автофокус, адаптивный активный алгоритм фокусировки 3A, поддержка нескольких режимов срабатывания, высокая точность и скорость 3. Оптическая система: режим 3CAM и оптическая конструкция AS+DOE, высокая пропускная способность в инфракрасном диапазоне, отсутствие ложного фокуса и минимальное смещение оси при увеличении |
|
Обработка изображений |
1. Улучшение изображения: цифровая технология повышения детализации изображения SDE для улучшения мелких деталей 2. Псевдоцветовая полярность: 16 видов псевдоцветовых изображений, два режима полярности — "горячий чёрный" / "горячий белый" 3. Параметры изображения: автоматическая регулировка усиления AGC, яркость, контрастность 4. Электронное увеличение: 2×, 4×, поддержка глобального синхронного отображения 5. Коррекция NUC: автоматическая / ручная коррекция, коррекция фона |
|
Видимая камера |
1. 1/2.8'' CMOS-матрица со звездным уровнем чувствительности и целевой поверхностью, встроенный двойной ИК-фильтр (ICR) с автоматическим переключением день/ночь 2. Разрешение: 2 мегапикселя, 1920×1080 3. Чувствительность: цветное изображение — 0.05 Люкс; чёрно-белое — 0.01 Люкс 4. Кодек: видеоформат H.265/H.264, поддержка многопоточности 5. Битрейт видео: от 32 Кбит/с до 16 Мбит/с, частота кадров 30 кадров/сек при 60 Гц 6. Поддержка локального хранения на SD-карту, поддержка обнаружения движения, сигнализации при перекрытии изображения, пересечении границ, проникновении в зону 7. Поддержка баланса белого, электронного затвора, подавления сильного света, 3D шумоподавления, широкого динамического диапазона, защиты от переэкспозиции в ИК |
|
Видимая линза |
1. Фокусное расстояние: 8–500 мм, 2 мегапикселя, электрический зум 2. Фокусировка: Ручная/автоматическая, с использованием адаптивного активного алгоритма фокусировки 3A, поддержка различных режимов срабатывания, точная и быстрая настройка 3. Автоматическая диафрагма: Поддерживается 4. Дневной и ночной тип освещения: Широкополосное спектральное окно видимого света 0.4–0.75 мкм и узкополосное спектральное окно ближнего инфракрасного лазера 0.8–0.95 мкм с независимой двухпроходной световой системой, улучшающей соотношение сигнал/шум изображения и подавляющей рассеянный свет Предустановленные позиции: прецизионный потенциометр, обратная связь по зуму и фокусу |
|
Лазерный источник (опционально) |
1. Мощность: 8 Вт 2. Длина волны: 810 нм, военного класса ИК-лазер 3. Угол освещения: 1°–20°, цифровое управление углом освещения DSS 4. Гомогенизация: технология GHT-II с ультра-гомогенным линзовым блоком, равномерность яркости более 92% 5. Безопасность лазера: патентованная технология ZQB, соответствует международному стандарту IEC60825 |
|
Интеллектуальная сигнализация горячих целей |
1. 255 настраиваемых порогов тревоги 2. Настраиваемая зона наблюдения, автоопределение размера целей 3. 1–16 целей тревоги, автоматический выбор наиболее заметной 3. Два типа тревог: на экране и звуковая 4. Время отклика менее 0.01 с, гарантирующее отсутствие пропусков 5. Все параметры можно менять через OSD меню 6. Опциональная IP-сетевая кодировка, бесплатная платформа и SDK 7. Специализированная платформа (опционально с пожарной системой, автоматическим сканированием, тревогой, GIS-позиционированием, динамикой пожара, стратегией тушения и др.) |
|
Корпус |
1. Материал: цельный корпус из алюминиевого сплава, нержавеющая сталь, устойчив к сильному ветру 2. Конструкция: цельное двойное окно 3. Стекло окна: 4 мм оптическое стекло, пропускание более 98% 4. Покрытие поверхности: PTA-покрытия с тройной защитой 5. Защита: IP66 (опционально IP67) 6. Применён дизайн с термическим балансом и электроника для широкого температурного диапазона, способная работать при высоких и низких температурах 7. Интерфейс: водонепроницаемый авиационный разъём |
|
PT (панорамирование и наклон) |
1. Нагрузка: 30 кг PTZ 2. Диапазон: Панорамирование 0 ~ 360°, наклон -45° ~ +45° 3. Скорость: горизонтальная 0,01°/с ~ 30°/с, наклон 0,01°/с ~ 15°/с, поддержка адаптивной скорости фокусировки объектива 4. Предустановленные позиции: 255, поддержка предустановок зума и фокуса объектива 5. Точность: ±0,1° 6. Поддержка 6 линий патрулирования, 1 сканирование по спирали, 1 линейное патрулирование 7. Режимы наблюдения: предустановленные позиции / автоматический патрульный маршрут / автоматическое сканирование маршрута 8. Память при отключении питания: поддержка восстановления позиции, статуса предустановок, патрульных маршрутов и сканирования после выключения 9. Информация о положении: поддержка запроса угла и позиционирования 10. Коррекция нулевой точки: поддержка дистанционной коррекции нулевой точки по направлению на север 11. Потребляемая мощность: около 80 Вт 12. Вес: 15 кг |
|
Интерфейс |
1. Сетевой интерфейс: 1 порт RJ45, адаптивный 10/100 Base-T (интегрированный видеовыход и управление по RS422/485). 2. Сетевой протокол: поддержка TCP/IP, UDP, IPv4/v6; поддержка HTTP, RTP, RTSP, NFS, DHCP, NTP, SMTP, SNMPv1/v2c/v3, UPNP, PPPoE, DNS, FTP; поддержка протоколов PSIA, ONVIF 2.0, GB28181 и других сетевых протоколов. 3. Питание: Переменный/постоянный ток 24В, защита от обратного подключения 4. Физический интерфейс: алюминиевый водонепроницаемый авиационный разъем. |
|
Дополнительные функции |
1. Защита от бликов: поддержка, функция защиты от солнечных ожогов. 2. Коррекция температуры: конструкция без теплового изображения, разрешение изображения не зависит от температуры. 3. Режим сцены: поддержка нескольких конфигураций сценариев, адаптация к различным условиям окружающей среды. 4. Настройка автофокуса: поддержка удалённой точной настройки параметров автофокуса, адаптация к разным сценам. 5. Дневной и ночной патруль: разные группы предустановок для дневного и ночного патруля, дневной патруль – позиции 1-40, ночной патруль – позиции 41-80, автоматическое переключение дня и ночи в зависимости от состояния освещённости, адаптация к различным временным и пространственным условиям. 6. Сервопривод объектива: поддержка предустановленных позиций объектива, возврата фокусного расстояния, функции позиционирования фокуса. 7. Настройка параметров: удалённый вызов меню OSD для управления. 8. Удалённое обслуживание: поддержка удалённого обновления встроенного программного обеспечения для удобного послепродажного обслуживания. |
|
Опциональные функции |
1. Щетка-очиститель (опция встроенная) 2. Очистка окна: (опциональное внешнее небольшое распылительное устройство, с собственным резервуаром для воды, не повреждает лёд, не влияет на работу основного устройства) 3. Модули расширения (опция Beidou/GPS, лазерное измерение расстояний и др.) 4. Оптическая сеть (опциональный встроенный волоконно-оптический модуль, выход для одномодового оптоволокна, улучшенная защита от помех) |
|
Интеллектуальные функции |
1. Поддержка обнаружения вторжения в заданные зоны/регионы 2. Поддержка обнаружения пересечения границ 3. Поддержка группового круизного обнаружения в нескольких сценах/сценариях 4. Поддержка масштабирования/позиционирования с выбором 3D-кадра 5. Поддержка автоматического отслеживания 6. Поддержка панорамной сшивки (объединения изображений) 7. Поддержка связи/интеграции с радаром (Примечание: Вышеуказанные функции необходимо согласовывать с программным обеспечением для защиты ключевых зон) |
|
Питание и вес |
1. Общая потребляемая мощность: 150 Вт 2. Общий вес: 35 кг (включая PT) |
|
Условия эксплуатации |
1. Рабочая температура: -25 ℃~ +60 ℃ (опционально -40 ℃) 2. Температура хранения: -45℃ ~ + 70℃ 3. Влажность: менее 90% 4. Сейсмостойкость: 0,2g (соответствует уровню 2 по GB/T15211-2013) 5. Ударопрочность: 15 г (уровень 3 по GB/T15211-2013) 6. Защита от молний: встроенная защита от перенапряжения, питание 4000 В, сигнал 2000 В 7. Противосолевой туман: при pH 6,5 ~ 7,2, непрерывное распыление в течение 96 часов, без изменения поверхности 8. Уровень защиты: IP66 |
|
Модель |
Стоимость, доллары США |
|
HP-TTVC6516-2150 |
По запросу |
