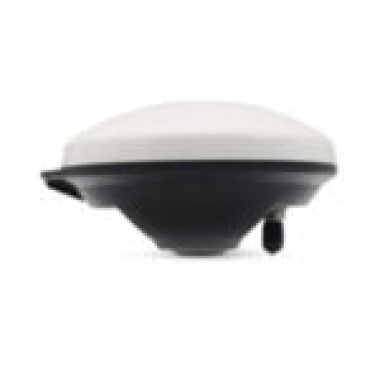

Высокопроизводительная многоканальная антенна для геодезических исследований, которая обеспечивает превосходное отслеживание спутниковых сигналов, в том числе BeiDou, GPS, GLONASS и GALILEO. Cоответствует требованиям высокой точности и совместимости с несколькими созвездиями. Её можно использовать с различными приёмниками в разных ситуациях.
Технические характеристики
- Высокая стабильность фазового центра: многоточечная схема подачи для достижения большей стабильности фазового центра. Это эффективно повышает точность измерений и обеспечивает более качественное решение RTK;
- Слежение в сложных условиях: способность принимать сигналы с малой высоты с высоким коэффициентом усиления и широкой полосой пропускания делает ER-MA-01 отличным выбором для слежения за видимыми спутниками в сложных условиях;
- Высокая защита от помех: Антенна LNA обладает превосходными внеполосными характеристиками подавления, которые могут подавлять электромагнитные помехи, обеспечивая стабильность и надежность сигналов GNSS.
Технические параметры
|
Производительность |
|
|
Принятый сигнал |
GPS: L1/ L2/L5/L-Band GLONASS: L1, L2, L3 Galileo: E1, E5a, E5b, E6 BDS: B1, B2, B3, QZSS L1/L2/L5/L6 IRNSS L5, SBAS L1/L5 |
|
Поляризация |
RHCP |
|
Осевое соотношение |
3 дБ |
|
Прибыль в зените 90° |
1164–1300 МГц: 6 дБи, 1520–1615 МГц: 5,5 дБи |
|
LNA |
|
|
Усиление LNA |
40 дБ |
|
Показатель шума |
2 дБ |
|
Выходной сигнал КСВН |
2.0 |
|
Рабочее напряжение |
от +3,3 до +12 В постоянного тока |
|
Рабочий ток |
45 мА |
|
Пульсация групповой задержки |
5нс |
|
Механика |
|
|
Размеры |
173,4x62,6 мм |
|
Соединитель |
ТНК |
|
Вес |
500 г |
|
Монтаж |
Винт BSW5/8–11, 12–14 мм |
|
Окружающая среда |
|
|
Рабочая Температура |
От -40 ℃ до +85 ℃ |
|
Температура хранения |
от -55 ℃ до +85 ℃ |
|
Влажность |
95 % без конденсации |
|
Устойчивость к воде/Пыли |
IP67 |
|
Соответствие нормативным требованиям |
NGS, CE, FCC, RoHS |
|
Модель |
Стоимость, доллары США |
|
ER-MA-01 |
По запросу |
