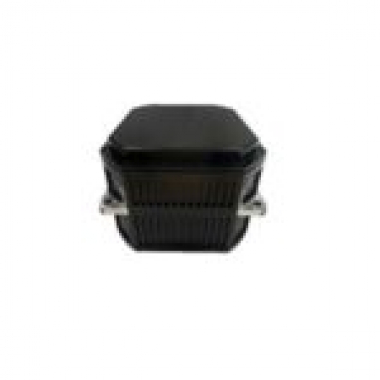

Инерциальный измерительный блок специально разработан для применения в тактических системах. Устройство состоит из полностью твердотельного трехосевого оптоволоконного гироскопа, кварцевых гибких акселерометров, корпуса, платы интерфейса данных и других компонентов.
Технические характеристики
- Полностью твердотельный трехосевой волоконно-оптический гироскоп;
- Высокая надёжность;
- Трёхосевые кварцевые гибкие акселерометры;
- Разработаны для применения в тактических системах;
- Высокая стабильность.
Технические параметры
|
Гироскоп |
||
|
Предмет |
Единица измерения |
|
|
Диапазон измерения |
°/с |
500~+500 |
|
Стабильность смещения |
°/ч |
0.1 |
|
Стабильность смещения |
°/ч |
0,035 |
|
Повторяемость смещения |
°/ч |
0.1 |
|
Коэффициент случайного блуждания |
°/√ч |
0,01 |
|
Нелинейность масштабного коэффициента |
Мд |
50 |
|
Повторяемость масштабного коэффициента |
Мд |
50 |
|
Асимметрия масштабного коэффициента |
Мд |
50 |
|
Пропускная способность |
Гц |
500 |
|
Акселерометр |
||
|
Параметры |
Единица измерения |
|
|
Пороговое значение /Разрешение |
мкг |
5 |
|
Предвзятость |
мг |
5 |
|
0 г, стабильность в течение 4 часов |
мкг |
30 |
|
1 г, стабильность в течение 4 часов |
мкг |
30 |
|
Повторяемость смещения |
мкг |
40 |
|
Нелинейность класса II |
мкг / г2 |
30 |
|
Повторяемость масштабного коэффициента |
Мд |
50 |
|
Повторяемость нелинейности класса II |
мкг / г2 |
30 |
|
Шум сэмплирующий резистор 840 Ом |
мв |
8.4 |
|
Пропускная способность |
Гц |
800–2500 Гц |
|
Параметры |
Единица измерения |
|
|
Размеры |
мм |
100 × 100 × 75 |
|
Рабочая температура |
℃ |
-50~+80 |
|
Частота вывода данных |
Гц |
200 |
|
Вес |
Кг |
1.0-0.06 |
|
Источник питания |
В |
28 |
|
Коммуникационный интерфейс |
RS-422 настраиваемый |
|
|
Модель |
Стоимость, доллары США |
|
ER-FIMU-40 |
По запросу |
