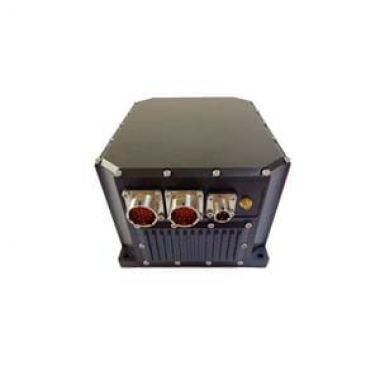

Инерциальная навигационная система ER-FINS-70

Высокопроизводительная и недорогая инерциальная навигационная система состоит в основном из трех твердотельных волоконно-оптических гироскопов, трех кварцевых гибких акселерометров, плат для сбора данных, конструктивных элементов корпуса и соответствующего программного обеспечения. Может измерять угловую скорость и линейное ускорение носителя; выполняет компенсацию погрешностей, связанных с температурой, углом смещения при установке, нелинейностью, нулевым положением и т. д.; автоматически выполняет поиск и выводит данные о направлении на север; обеспечивает трехмерное положение; предоставляет информацию для контроля положения носителя и навигации, а результаты измерений выводятся через последовательный интерфейс RS422.

Технические характеристики

• Полный набор параметров датчика температуры;
• Гироскоп работает с точностью до 0,05°/ч, а акселерометр — с точностью до 200 мкг;
• Первоначальная настройка при нормальной температуре 25 °C;
• Режим выравнивания: самовыравнивание;
• Время выравнивания: менее 5 минут;
• Точность выравнивания по горизонтали 0,03°;
• Точность выравнивания по курсу 0,3°;
• Точность поддержания ориентации;
• 1 час в состоянии чистой инерции;
• Точность поддержания горизонтального положения 0,05°;
• Точность направления 0,2°;
• Статус комбинации из 8 часов;
• Точность определения местоположения: 10 м;
• Объём системы составляет: 237×157×122 мм;
• Вес системы: менее 5 кг;
• Объём системы: 140×140×100 мм;
• Вес системы: менее 3 кг;
• Средняя потребляемая мощность составляет 15 Вт, при нормальной температуре — 10 Вт;
• Питание 24 В, рабочее напряжение 16–32 В.
