Инерциальная сенсорная система объединяет в себе MEMS-гироскоп и акселерометр промышленного класса, которые могут выводить данные о трёхмерной угловой скорости, ускорении, магнитном поле и объединённых трёхмерных углах азимута.
Технические характеристики
- Инерциальные датчики промышленного класса;
- Точность динамического позиционирования 0,3°;
- Стабильный вывод данных о курсе;
- Заводская калибровка во всем температурном диапазоне.
Технические параметры
|
Угол наклона |
0.3 ° |
|
|
Направляющий угол |
Относительный курсовой угол Абсолютный курсовой угол |
0.8 ° |
|
1 ° |
||
|
Параметры датчика |
||
|
Гироскоп |
Акселерометр |
Магнитные датчики |
|
Диапазон 500 °/с |
8 Гаусс |
|
|
Нелинейность 0,05 % от полной шкалы |
0,5 % от полной шкалы |
0,2 % от полной шкалы |
|
Нестабильность смещения 6 °/ч |
0,05 мг |
|
|
Плотность шума 0,015 °/с/√Гц |
100 мкг/√Гц |
0,4 мГн |
|
Полоса пропускания 116 Гц |
116 Гц |
|
|
Системные параметры |
||
|
Входное напряжение 3,3–16 В постоянного тока |
Размер |
37,7*24*9,5 мм |
|
Потребляемая мощность 250 мВт |
Вес |
15,5 г |
|
Рабочая температура: -40~85 ℃ |
Аппаратный интерфейс |
SPI UART |
|
Выходная частота |
200 Гц |
|
|
Модель |
Стоимость, доллары США |
|

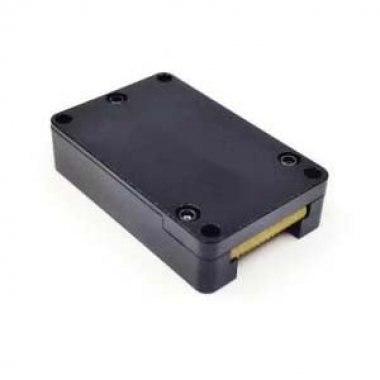

ER-AHRS-10U |
По запросу |
