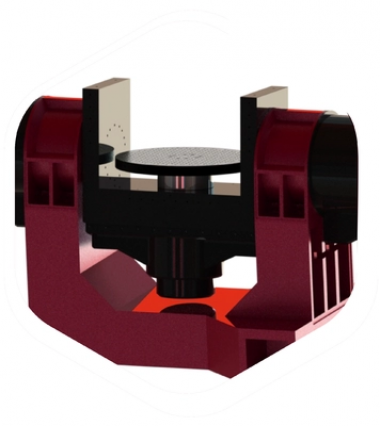

Поворотный стол с наклоном и скоростью вращения, представляющий собой двухосевой поворотный стол с механическим приводом и позиционированием. Внутренняя петля — это автоматическая основная ось, выполняющая функции вращения и позиционирования; внешняя петля — это ось наклона с ручным управлением, выполняющая функции позиционирования. Поворотный стол оснащен стандартным последовательным портом. Управление и сбор данных могут осуществляться с помощью компьютера, что обеспечивает высокую точность испытаний, плавность вращения и высокую точность позиционирования. В основном он используется для динамических и статических испытаний инерциальных навигационных систем и устройств.
Технические параметры
|
Модель |
2ST-640A |
|
Грузоподъемность |
30 кг |
|
Максимальный размер тестируемого объекта |
400 х 400 х 400 мм |
|
Диаметр грани стола |
640 мм |
|
Плоскостность граней стола |
0,01 мм |
|
Перпендикулярность осей |
2 дюйма |
|
Точность регулировки угла наклона |
2 дюйма |
|
Размер оборудования |
1600 х 1100 х 1500 мм |
|
Вес оборудования |
1000 кг |
|
Скользящие кольца |
60 колец |
|
Интерфейс |
RS232 |
|
Точность измерения углового положения (внутренняя петля) |
5 дюймов |
|
Точность измерения углового положения (внешняя петля) |
5 дюймов |
|
Разрешение измерения углового положения (внутренняя петля) |
0,36 дюймов |
|
Разрешение измерения углового положения (внешняя петля) |
0,36 дюймов |
|
Повторяемость измерения углового положения (внешняя петля) |
2 дюйма |
|
Повторяемость измерения углового положения (внутренняя петля) |
2 дюйма |
|
Модель |
Стоимость, доллары США |
|
2ST-640A |
По запросу |
