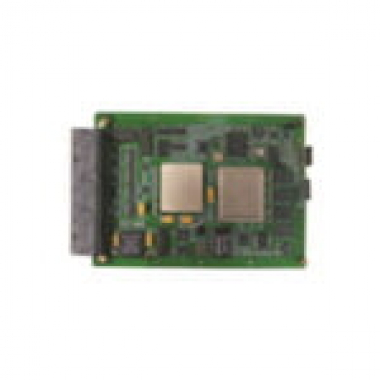

Представляет собой универсальную интерфейсную плату «ER-DSPC-20A», соответствующую стандарту платформы Open VPX. Обеспечивает интерфейс LVDS для передачи изображений с синтезированной апертурой, многоканальный высокоскоростной интерфейс Rapid IO, интерфейс записи эхо-сигналов, многоканальный интерфейс управления 422/TTL. Плата может обеспечивать аппаратную поддержку высокоскоростных задач обработки сигналов в реальном времени, таких как гидролокация, контрольно-измерительные приборы и медицинская электроника.
Технические параметры
|
Технические индикаторы |
|
|
Перерабатывающая мощность |
1 вычислительная единица HXDSP1042, 84 Гфлопс |
|
|
1 процессор XC7K325T, вычислительная мощность: 840 ядер DSP48E1 |
|
Емкость для хранения |
Внешняя память DSP DDR3, общий объём: 2 ГБ |
|
|
Внешний DSP-чип, 128 МБ SPI NOR FLASH, используется для загрузки DSP |
|
Полоса Пропускания передачи |
DSP 4x Rapid IO подключается к реализации на базе FPGA и обеспечивает однолинейный обмен данными со скоростью 5 Гбит/с |
|
Медленный интерфейс |
DSP отлаживается и обновляется через сетевой порт. Последовательный интерфейс LVDS используется для передачи изображений специализированных микросхем кодирования, таких как MAX9247 и Si8660 |
|
Физические характеристики |
|
|
Рабочая температура |
от -40 °C до 70 °C |
|
Температура хранения |
от -55 °C до 125 °C |
|
Потребляемая мощность |
35 Вт |
|
Метод отвода тепла |
Кондуктивное охлаждение |
|
Модель |
Стоимость, доллары США |
|
ER-DSPB-3U1 |
По запросу |
