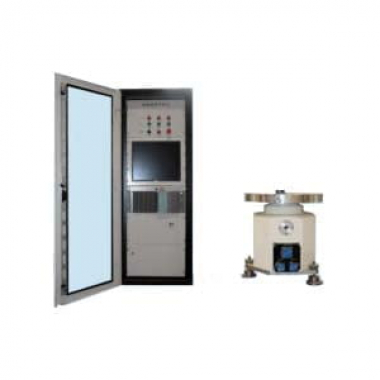

Продукт массового производства, в котором в качестве элемента обратной связи используется высокоточный круговой индукционный синхронизатор, в качестве исполнительного механизма — моментный двигатель постоянного тока и ШИМ-драйвер, а в качестве ядра управления — цифровой модуль управления DSP. Предоставляет пользователям специальный интерфейс токосъёмного кольца с функциями определения положения, скорости, поворота и другими. Благодаря отработанной технологии и высокой надёжности этот продукт широко используется для калибровки различных типов гироскопов, акселерометров и других инерциальных устройств. Стандартный одноосевой поворотный стол можно использовать с термостатом для создания условий высокой или низкой температуры при тестировании изделия.
Технические характеристики
- Сверхвысокий диапазон скоростей;
- Высокая точность на высоких скоростях;
- Компактный, лёгкий, простой в эксплуатации и переноске.
Технические параметры
|
Технический индекс |
Стандартный тип |
Высокоточный тип |
Высокоскоростной тип |
Интегрированный тип |
|
|
Пропускная способность |
5–50 кг, можно настроить под себя |
||||
|
Диаметр поверхности стола |
Стандартный размер стола: 320 мм, 450 мм, 650 мм, возможно изготовление по индивидуальному заказу |
||||
|
Токопроводящее скользящее кольцо |
Стандартная конфигурация состоит из 60 колец, но её можно изменить по запросу |
||||
|
Диапазон углов |
Непрерывная бесконечность |
Непрерывная бесконечность |
Непрерывная бесконечность |
Непрерывная бесконечность |
|
|
Максимальный вес груза |
50 кг |
20 кг |
5 кг |
15 кг |
|
|
Схема движения |
Положение, скорость, размах |
Положение и скорость |
Положение и скорость |
Положение и скорость |
|
|
Точность позиционирования |
|||||
|
Точность позиционирования |
3 |
1 |
10 |
3 |
|
|
Контрольное разрешение |
0.0001° |
0.00001° |
0.0001° |
0.0001° |
|
|
Повторяемость |
1 |
0.2 |
1 |
1 |
|
|
Точность оценки |
|||||
|
Диапазон скоростей |
0,001~1000° /с |
0,0001–1000°/с |
0,001–20 000°/с |
0,001~400°/с |
|
|
Скорость, точность и стабильность |
0–1°/с |
2x10-3 (в среднем 1°) |
5x10-4 (в среднем 1°) |
5x10-3 (в среднем 1°) |
2x10-3 (в среднем 1°) |
|
1–10°/с |
2x10-4 (в среднем 10°) |
5x10-5(среднее значение 1° |
5x10-4 (в среднем 10°) |
2x10-4 (в среднем 10°) |
|
|
10–360°/с |
2x10-5 (в среднем 360°) |
5x10-6 (в среднем 1°) |
5x360-5 (в среднем 360°) |
2x10-5 (в среднем 360°) |
|
|
Разрешение скорости |
0,001°/с |
0,001°/с |
0,001°/с |
0,001°/с |
|
|
Динамические характеристики |
|||||
|
Угловое ускорение |
400°/с2 |
400°/с2 |
10 000°/с2 |
400°/с2 |
|
|
Механическая точность |
|||||
|
Точность вращения |
2 |
0.6 |
3 |
2 |
|
|
Биение таблицы |
0,01 мм |
0,01 мм |
0,01 мм |
0,01 мм |
|
|
Электрический интерфейс |
|||||
|
Внешний электрический интерфейс |
RS232/RS422 |
||||
|
Интерфейс пользовательского канала |
Навигационный слот стандартный, с 2 разъёмами JY27466 на 32 ядра |
||||
|
Другие показатели |
|||||
|
Окончательный диаметр поверхности стола |
450 мм |
450 мм |
320 мм |
320 мм |
|
|
Утечка с поверхности стола |
1Gs |
1Gs |
1Gs |
1Gs |
|
|
Вес стола |
Около 160 кг |
Около 160 кг |
Около 150 кг |
Около 55 кг |
|
|
Размеры кузова платформы |
450x500 мм |
450x500 мм |
440x500 мм |
400x400x300 мм |
|
|
Структурная форма |
Может быть установлен вертикально или горизонтально |
||||
|
Другие варианты |
|||||
|
Настольное или нагрузочное монтажное оборудование можно настроить под себя |
|||||
|
Повышение точности позиционирования, скорости и ускорения для увеличения стоимости; снижение точности позиционирования, скорости и ускорения для снижения стоимости |
|||||
|
Токопроводящее контактное кольцо можно изготовить на заказ |
|||||
|
Помимо стандартной модели, существуют другие модели с внешними коммуникационными портами, такими как сетевые порты расширения и оптоволоконные порты |
|||||
|
Блок контроля температуры не входит в стандартную комплектацию |
|||||
|
Модель |
Стоимость, доллары США |
|
ER-PRT-01 |
По запросу |
