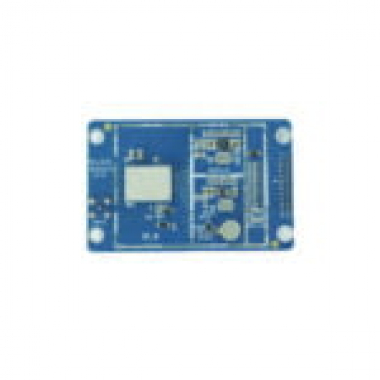

Поддерживает BDS B1I/B2I/B3I, GPS L1/L2/L5, ГЛОНАСС L1/L2 и Galileo E1/E5a/E5b, QZSS L1/L2/L5, SBAS и другие спутниковые сигналы. ER-GNSS-B04 имеет классический компактный размер и совместим с основными платами предыдущего поколения. В основном для беспилотных летательных аппаратов, газонокосилок, портативного оборудования, высокоточных ГИС и других областей применения.
Технические характеристики
- Плата размером 71 x 46 мм, универсальный размер;
- Поддержка многочастотного RTK-позиционирования на кристалле;
- Мгновенная инициализация RTK.
Технические параметры
|
Предмет |
Технический индекс |
||
|
Функциональный параметр |
Каналы |
1408 каналов |
|
|
Системная частотная точка |
BDS: B1IB2IB3IB1、B2a GPS: L1 C/AL2P(W)L5 Galileo: E1E5bE5a GLONASS: L1L2 QZSS: L1L2L5 |
||
|
Физические размеры и электрические характеристики |
Размер |
71*46 мм |
|
|
Вес |
22 грамма |
||
|
Напряжение питания |
3,2–5,0 В постоянного тока |
||
|
Пульсация входного напряжения |
50 мВ |
||
|
Типичное энергопотребление |
1,0 Вт |
||
|
SPI |
20-контактный разъем |
Интерфейс питания, интерфейс передачи данных |
|
|
ANT1 |
Интерфейс радиочастотной антенны MCX |
||
|
Экологический индекс |
Рабочая температура |
-40 ℃ ~ +85 ℃ |
|
|
Температура хранения |
от -55 ℃ до +95 ℃ |
||
|
Вибрация |
GJB150.16A-2009 |
||
|
Шок |
GJB150.18A-2009 |
||
|
Влажность |
95 % без конденсации |
||
|
Характеристики антенны |
|||
|
Сигнал |
Стандартный |
Единица измерения |
|
|
Оптимальное входное усиление |
Gant |
18-36 |
дБ |
|
Модель |
Стоимость, доллары США |
|
ER-GNSS-B04 |
По запросу |
