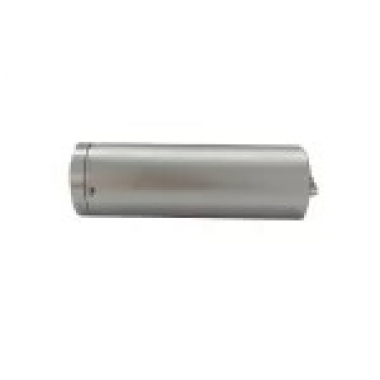

Устройство для измерения угла поворота и ускорения по трём осям объекта. Благодаря стремительному развитию науки и технологий MEMS-ИМБ всё чаще используется в нефтяной и горнодобывающей промышленности, придавая новый импульс этой традиционной отрасли. Это высокопроизводительный продукт, специально разработанный для бурения нефтяных скважин, добычи полезных ископаемых и других областей. На основе трёхосевого интегрированного гироскопа MEMS и трёхосевого акселерометра может измерять линейное ускорение и угловую скорость вращения в трёх направлениях, а также получать информацию о положении, скорости и перемещении носителя.
Технические характеристики
- Определение севера в лесозаготовительных инструментах/гироскопических инструментах;
- Наведение, управление и навигация в современном горнодобывающем/буровом оборудовании;
- Первоначальная настройка в системах запуска беспилотных летательных аппаратов;
- Наведение и отслеживание в спутниковой антенне, системе отслеживания целей;
- Наведение и навигация в системе MEMS навигационного класса;
- Ориентация и позиционирование в железнодорожной системе;
- Точное измерение и контроль положения платформы;
- Точное измерение положения в системе MEMS IMU/INS навигационного класса;
- Определение севера и позиционирование в системе наземной съёмки/мобильного картографирования.
Технические параметры
|
Модель |
Параметр |
Единица измерения |
|||
|
Характеристики гироскопа |
A |
B |
C |
H |
|
|
Диапазон |
50 |
100 |
200 |
100 |
град/с |
|
Повторяемость масштабного коэффициента |
50 |
50 |
100 |
50 |
|
|
Масштабный коэффициент в зависимости от температуры |
300 |
300 |
300 |
300 |
Мд |
|
Нелинейность масштабного коэффициента |
200 |
200 |
300 |
200 |
Мд |
|
Нестабильность смещения |
0.01 |
0.02 |
0.02 |
0.02 |
град/час |
|
Стабильность смещения |
0.05 |
0.1 |
0.1 |
0.1 |
град/час |
|
Угловое Случайное Блуждание |
0.0025 |
0.005 |
0.005 |
0.005 |
°/ √ч |
|
Повторяемость смещения |
0.1 |
0.1 |
0.1 |
0.1 |
град/час |
|
Характеристики акселерометра |
|||||
|
Стабильность смещения |
50 |
ГП |
|||
|
Повторяемость смещения |
100 |
ГП |
|||
|
Коэффициент смещения по температуре |
20 |
ГП /℃ |
|||
|
Температурный гистерезис |
1.5 |
мг |
|||
|
Нелинейность масштабного фактора |
500 |
Мд |
|||
|
Масштабный Коэффициент Повторяемость в месяц |
30 |
Мд |
|||
|
Масштабный Коэффициент Временной Коэффициент |
10 |
Мд /℃ |
|||
|
Окружающая среда и энергетика |
|||||
|
Рабочая температура |
-40~+80 |
℃ |
|||
|
Температура хранения |
-55~+105 |
℃ |
|||
|
Источник питания |
6–12 В |
В |
|||
|
Питание |
2 |
В |
|||
|
Коммуникационный интерфейс |
RS-422 |
||||
|
Физические характеристики |
|||||
|
Размер |
120x30 |
мм |
|||
|
Вес |
150 |
грамм |
|||
|
Модель |
Стоимость, доллары США |
|
ER-MIMU-091 |
По запросу |
