Описание продукта

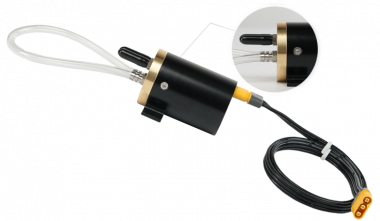

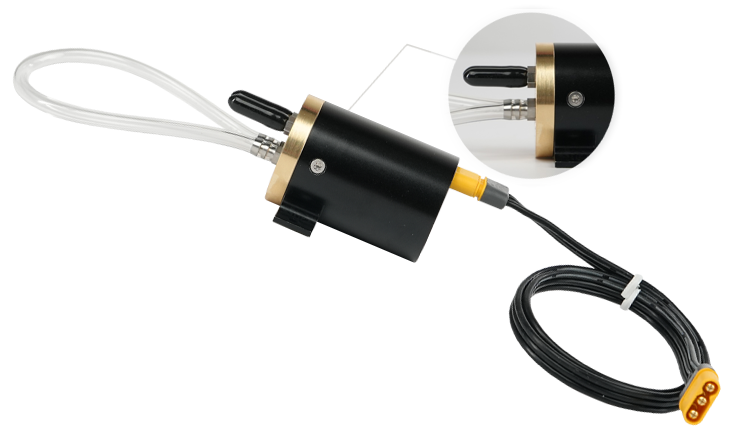

- Самостоятельно разработанный топливный насос. Компактная конструкция и небольшой размер, прецизионный дизайн и занимает мало места. Подача масла 4 мм, отвод масла 4 мм.
- Независимо разработанный бесщёточный стартер. Обладает преимуществами стабильного выходного сигнала, надёжной работы и длительного срока службы. Обороты: 97 000 об/мин.
- Управление по шине: используется только одна шина для передачи сигналов данных; более стабильная связь между двигателем и системой управления; подключение более удобное и компактное.
- Независимая разработка системы управления ECU (электронного блока управления). С функцией контроля фиксированного диапазона скоростей, функцией перезапуска воздушного двигателя. 32‑битный элемент, чип с высоким диапазоном скоростей.
Технические характеристики
|
Запуск двигателя |
Работа двигателя |
Пусковой двигатель |
|||
|
Напряжение насоса |
0,7–1 В |
Ускорение оборотов (RPM ACC) (об/мин) |
25 |
Время выброса |
0,5 с |
|
Нарастание оборотов при запуске (об/мин) |
100 |
Замедление оборотов (RPM DEC) (об/мин) |
25 |
Низкое напряжение выброса |
3,5 В |
|
Рампа для запуска насоса |
3 |
Диапазон оборотов холостого хода (об/мин) |
38000～130000 |
Рабочее напряжение |
4 В |
|
Клапан |
20 |
Максимальная температура |
≤1000 |
Охлаждение |
5000 |
|
Частота вращения при зажигании (об/мин) |
4000 |
Низкое Напряжение |
≥10В |
|
|
|
Частота вращения при предварительном нагреве (об/мин) |
6000 |
Перезапуск |
Выл |
|
|
|
Частота вращения выключенного стартера (об/мин) |
25000 |
Свеча повторного запуска |
В соответствии с требованиями пожарной безопасности |
|
|
|
|
|
Предел напряжения насоса |
13В |
|
|

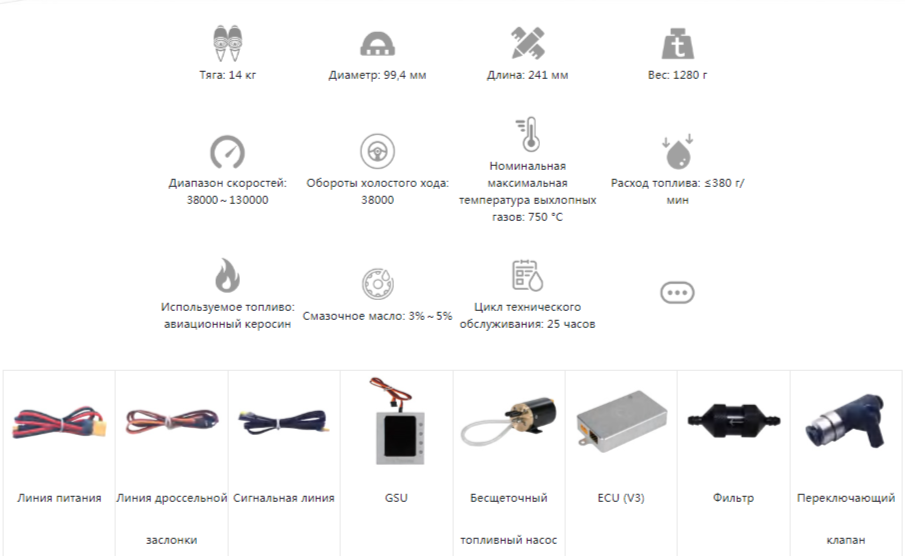

Технические параметры
|
Параметр |
Значение |
|
Модель |
SW140B |
|
Тяга |
14 кг |
|
Диаметр |
99,4 мм |
|
Длина |
241 мм |
|
Вес двигателя |
1280 г |
|
Вес ECU |
42 г |
|
Температура эксплуатации |
−40∘C∼50∘C |
|
Напряжение питания |
3S LiPo аккумулятор |
|
Система запуска |
Электронный запуск одной кнопкой |
|
Диапазон оборотов |
38000∼130000 об/мин |
|
Температура выхлопных газов |
750∘C |
|
Расход топлива |
380 г/мин |
|
Топливо |
Керосин |
|
Смазочное масло |
3%∼5% |
|
Интервал технического обслуживания |
25 ч |
|
Общий вес (включая аксессуары) |
1640 г |
|
Параметры запуска двигателя |
|
|
Напряжение насоса |
0,7–1 В |
|
Нарастание оборотов при запуске |
100% |
|
Нарастание напряжения насоса при запуске |
3 |
|
Свеча накаливания |
5–7 В |
|
Клапан |
20 |
|
Обороты зажигания |
4000 об/мин |
|
Обороты предварительного нагрева |
6000 об/мин |
|
Обороты отключения стартера |
25000 об/мин |
|
Параметры работы двигателя |
|
|
Ускорение оборотов |
25 |
|
Замедление оборотов |
25 |
|
Максимальные обороты |
130000 об/мин |
|
Обороты на холостом ходу |
38000 об/мин |
|
Минимальная скорость |
33000 об/мин |
|
Максимальная температура |
1000∘C |
|
Низкое напряжение |
10 В |
|
Повторный запуск |
Выкл. |
|
Свеча повторного запуска |
Соответствует напряжению горелки |
|
Предел напряжения насоса |
13 В |
|
Параметры охлаждения двигателя |
|
|
Охлаждение |
5000 об/мин |
|
Параметры пускового двигателя |
|
|
Время выдвижения |
0,5 с |
|
Напряжение выброса |
3,5 В |
|
Рабочее напряжение |
4 В |
|
Примечание: все данные измерены при стандартном атмосферном давлении. При слишком высокой температуре окружающей среды или низком содержании кислорода в воздухе слишком быстрое ускорение и замедление могут легко привести к срыву пламени (остановке двигателя). |
|
|
Модель |
Стоимость, доллары США |
|

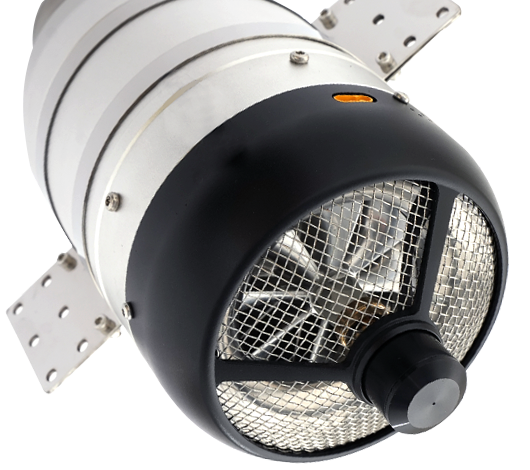

Турбореактивный двигатель SW140B |
По запросу |
