Технические характеристики
-Трехосевой гироскоп, диапазон ±450°/с
-Трехосевой акселерометр, диапазон ±18 г
-Трехосевой магнитометр, диапазон ±8 гаусс
-Диапазон цифрового барометра: 300 мбар ~ 1100 мбар
-Интерфейс связи SPI
-Встроенный датчик температуры
-Диапазон питания: 3,0 В ~ 3,6 В
-Совместим с ADIS16488A
Технические параметры
|
Параметр |
Тестовая среда |
Минимум |
Типичное значение |
Максимум |
Единица |
|
|
Гироскоп |
Диапазон измерения |
-450 |
+450 |
°/с |
||
|
Нестабильность смещения |
Дисперсия Аллана |
0,5 |
1.2 |
1.5 |
°/ч |
|
|
Угловое случайное блуждание |
0,065 |
°/√ч |
||||
|
Разрешение |
0,007 |
°/с |
||||
|
Нелинейная точность |
FS = 450 °/с |
0.1 |
%FS |
|||
|
Полоса пропускания |
400 |
Гц |
||||
|
Акселерометр |
Диапазон измерения |
-20 |
+20 |
г |
||
|
Нестабильность смещения |
20 |
мкг |
||||
|
Скорость случайного блуждания |
0,02 |
м/с/√ч |
||||
|
Разрешение |
0,02 |
мг |
||||
|
Нелинейная точность |
0.1 |
%FS |
||||
|
Полоса пропускания |
480 |
Гц |
||||
|
Магнитометр |
Диапазон измерения |
-8 |
+8 |
гаусс |
||
|
Разрешение |
0,2 |
мг |
||||
|
Плотность шума |
50 |
мкг |
||||
|
Электрические свойства |
Напряжение |
3.0 |
3.3 |
3.6 |
В |
|
|
Потребляемая мощность |
0,5 |
В |
||||
|
Пульсация |
P-P |
100 |
мВ |
|||
|
Структурные параметры |
Размер |
Д44,0 × Ш47,0 × В14,0 |
мм |
|||
|
Масса |
50 |
г |
||||
|
Области применения |
|
- Устойчивость к вибрации и контроль положения тела в промышленных условиях - Автоматизированное оборудование - Управление роботом - Устойчивость и управляемость платформы - Инструменты |
Размер продукта: 44,0 × 47,0 × 14,0 (мм)
|
Модель |
Стоимость, доллары США |
|

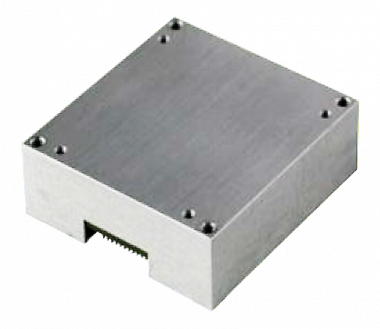

BW-SAS-688B |
По запросу |
