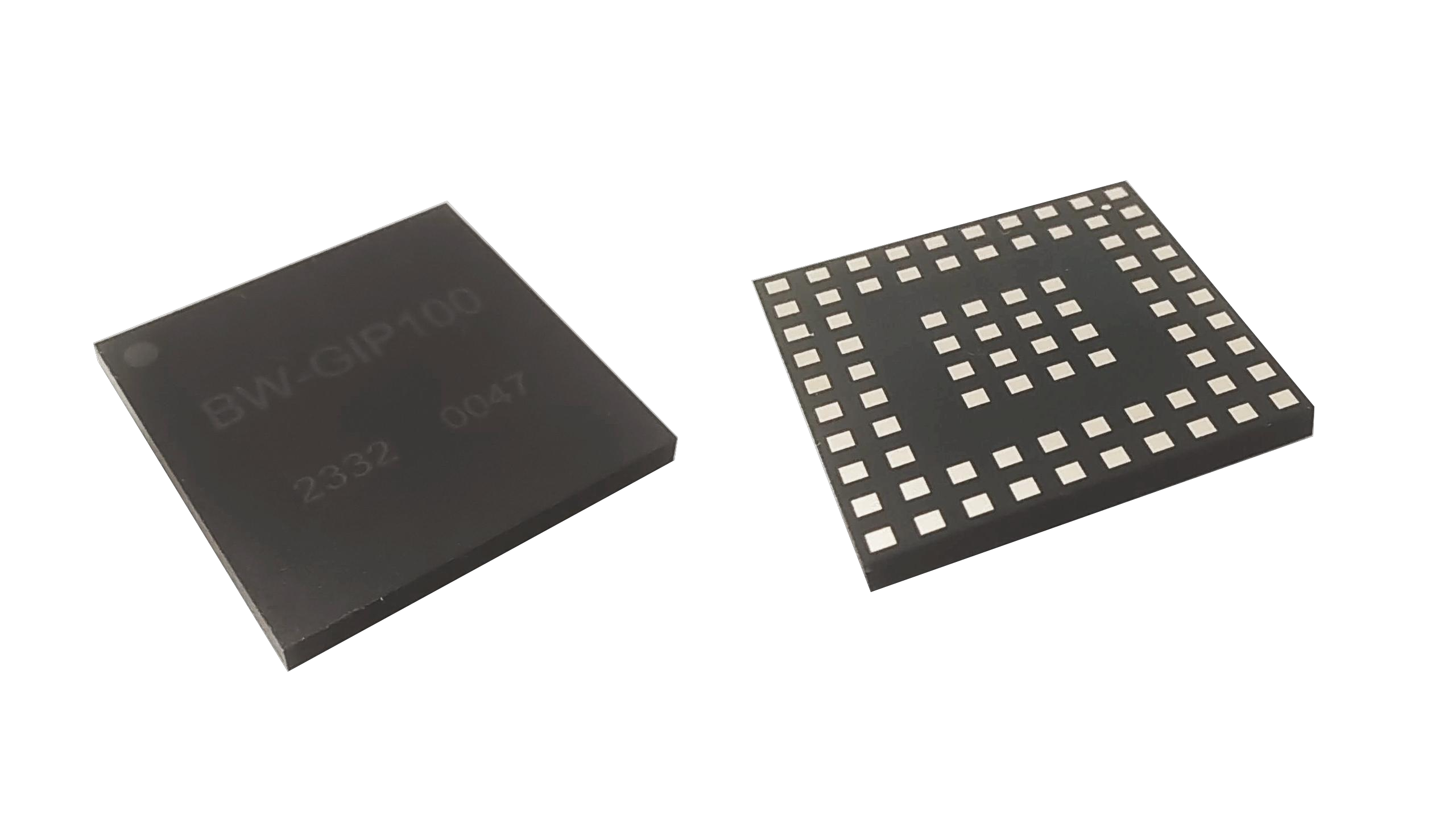

BW-GIP100 семиосевая интегрированная навигационная микросистема

Функции

Двухъядерный процессор

• 32-битное ядро Arm® Cortex-A5® с MMU, FPU, NEON и кэшем L1: 32 КБ данных и 32 КБ инструкций; частота до 1 ГГц, 1800 DMIPS, 1,8 DMIPS/МГц (Dhrystone 2.1) и инструкции DSP,

• 32-битное ядро Arm® Cortex-M4® с FPU до 500 МГц, MPU, 625 DMIPS, 1,25 DMIPS/МГц (Dhrystone 2.1) и памятью инструкций DSP

• 1 МБ eMRAM

• 4,25 МБ памяти: 512 КБ TCM RAM (включая 256 КБ ITCM RAM + 256 КБ DTCM RAM для критичных по времени процедур), 3,75 МБ пользовательской SRAM

Два чипа спутниковой навигации

Спутниковый навигационный чип представляет собой интегрированный приёмник, объединяющий функции спутникового позиционирования, навигации, синхронизации и радиочастотного диапазона BDS/GPS/GLONASS/Galileo/QZSS/SBAS/IRNSS. Он ориентирован на глобальные приложения и поддерживает режимы совместного позиционирования нескольких систем и независимого позиционирования одной системы. Пользователи могут гибко настраивать его для предоставления быстрых, точных и высокопроизводительных услуг позиционирования. Чип изготовлен по 28-нм техпроцессу и имеет эффективную конструкцию PMU, а также отличается миниатюрностью и низким энергопотреблением, что значительно повышает надежность пользовательского оборудования.

Особенности продукта

- Системный пакет комбинированного навигационного чипа

- Интегрированный чип спутниковой навигации и 6-осевой инерциальный датчик

- Рабочая температура: -40℃~80℃

- Акселерометр ±24 г и трехосевой гироскоп ±2000°/с

- Режим выхода: TTL

- GNSS и шестиосевые инерциальные датчики

- Чувствительность захвата при холодном старте: -147 дБм

- Чувствительность отслеживания: -163 дБм

- Корпус LGA80: Д20 мм×Ш20 мм×В2 мм

Символы размеров

Минимум

Номинальная стоимость

Максимум

единица

A

1.66

1.76

1.86

мм

A1

0,23

0,26

0,29

мм

A2

-

1.50

-

мм

D

19.90

20.00

20.10

мм

E

19.90

20.00

20.10

мм

D1

-

18.00

-

мм

E1

-

18.00

-

мм

b

-

1.00

-

e

-

2.00

-

aaa

-

0,10

-

мм

bbb

-

0,10

-

мм

ccc

-

0,10

-

мм

Модель

Стоимость, доллары США

BW-GIP100

По запросу
