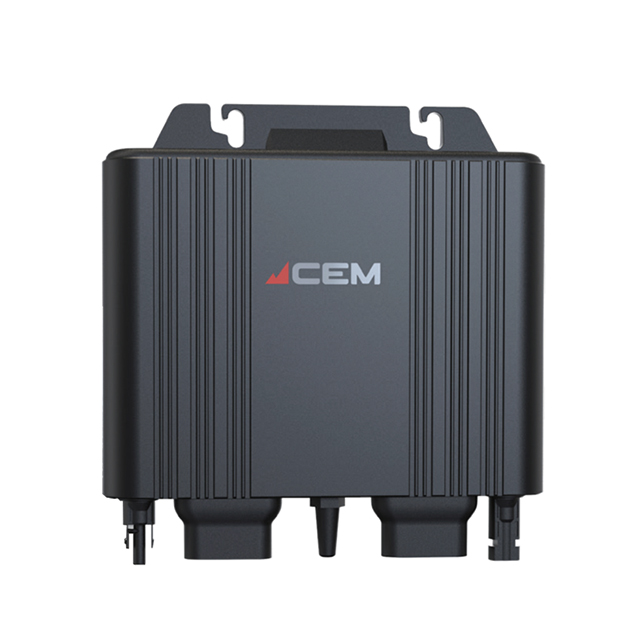

Все микроинверторы сконструированы таким образом, чтобы обеспечить безопасность и стабильность. В отличие от высоковольтных струнных инверторных систем, наши микроинверторы работают при напряжении постоянного тока менее 60 В, имеют защиту от перенапряжения 6000 В и класс защиты корпуса IP67.
Приложение
Характеристики
- Простая установка, для работы достаточно просто подключить
- С регулировкой реактивной мощности, соответствует требованиям VDE-AR-N 4105: 2018 и EN 50549-1: 2019
- Внешняя антенна для более надежной связи с блоком передачи данных
- Высокая надежность: корпус IP67, защита от перенапряжения 6000 В
Спецификация
|
Модель |
MPW-600 |
MPW-700 |
MPW-800 |
|
Входные данные |
|||
|
Рекомендуемый диапазон мощности фотоэлектрических модулей (STC) |
250Wp-480Wp+ |
265Wp-570Wp+ |
300Wp-660Wp+ |
|
Напряжение отслеживания пиковой мощности |
28V-45V |
||
|
Диапазон рабочих напряжений |
26 В-60 В |
||
|
Максимальное входное напряжение |
60 В |
22 |
22 |
|
Максимальный входной ток (А) |
16A x 2 |
18A x 2 |
20A x 2 |
|
Максимальный входной ток короткого замыкания |
20A на вход |
22,5 А на вход |
25A на вход |
|
Выходные данные (переменный ток) |
|||
|
Максимальная непрерывная выходная мощность |
640ВА |
768ВА |
880ВА |
|
Номинальное выходное напряжение / диапазон |
240V / 211V-264V |
||
|
Номинальный выходной ток |
2.66A |
3.2A |
3.7A |
|
Максимальный выходной ток короткого замыкания и продолжительность |
5.691Apk, длительность 26.75мс; 3.307рычагов |
||
|
Номинальная выходная частота / диапазон |
60 Гц/59,3 Гц-60,5 Гц |
||
|
Коэффициент мощности (по умолчанию / регулируется) |
0,99 / 0,8 с опережением ... 0,8 с отставанием |
||
|
Максимальное количество устройств на ответвление 20A |
6 |
5 |
4 |
|
Максимальное количество устройств на ответвление 30A |
9 |
7 |
6 |
|
Кабель шины переменного тока |
12AWG / 10AWG |
||
|
Эффективность |
|||
|
Максимальная эффективность |
97.3% |
||
|
Эффективность CEC |
97% |
||
|
Номинальный КПД MPPT |
99.5% |
||
|
Ночное энергопотребление |
20 МВт |
||
|
Механические характеристики |
|||
|
Диапазон рабочих температур окружающей среды |
От -40 °F до +149 °F (от -40 °C до +65 °C) |
||
|
Диапазон температур хранения |
От -40 °F до +185 °F (от -40 °C до +85 °C) |
||
|
Тип разъема постоянного тока |
Stäubli MC4 PV-ADBP4-S2иADSP4-S2 |
||
|
Охлаждение |
Естественная конвекция - без вентиляторов |
||
|
Экологическая оценка корпуса |
Тип 6 |
||
|
Характеристики |
|||
|
Связь |
Encrypted ZigBee |
||
|
Конструкция изоляции |
Высокочастотные трансформаторы с гальванической развязкой |
||
|
Управление энергопотреблением |
Система анализа энергоменеджмента (EMA) |
||
|
Гарантия |
Стандартно - 10 лет; опционально - 25 лет |
||
