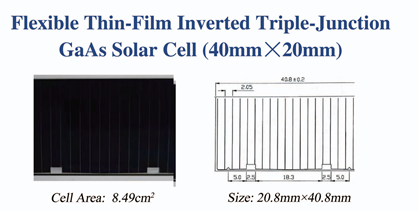

Площадь элемента: 8.49 см²
Размер: 20.8 мм × 40.8 мм
Гибкий тонкопленочный инвертированный трехпереходный GaAs солнечный элемент:
|
Параметр |
IMM 3J |
Единица |
|
Структура |
GaInP/GaAs/GaInAs |
|
|
Просветляющее покрытие |
ZnS/Al₂O₃ или TiO₂/Al₂O₃ |
|
|
Верхний электрод |
Ag |
|
|
Нижний электрод |
Ni (сплавная подложка) или Au (перфорированная подложка PI) |
|
|
Размеры |
20.8 × 40.8 (±0.2) |
мм² |
|
Эффективная площадь |
8 (или по согласованию с заказчиком) |
см² |
|
Средняя плотность |
≤ 29 |
мг/см² |
|
Толщина |
45 |
мкм |
Электрические характеристики (гибкий элемент IMM 3J):
|
Параметр |
BOL |
1E14 |
5E14 |
1E15 |
Единица |
|
Напряжение холостого хода (Voc) |
3.08 |
2.93 |
2.86 |
2.71 |
В |
|
Ток короткого замыкания (Isc) |
131.92 |
124.00 |
121.37 |
113.45 |
мА |
|
Напряжение макс. мощности (Vmp) |
2.71 |
2.57 |
2.52 |
2.38 |
В |
|
Ток макс. мощности (Imp) |
127.8 |
118.85 |
115.02 |
106.07 |
мА |
|
Эффективность η bare (1353 Вт/м²) |
31.68 |
28.19 |
27.56 |
23.76 |
% |
|
Оптимальное рабочее напряжение (VIp) |
2.65 |
2.51 |
2.46 |
2.33 |
В |
|
Оптимальный рабочий ток (IIp) |
128.2 |
119.2 |
115.4 |
106.4 |
мА |
Температурные коэффициенты (гибкий элемент IMM 3J):
|
Параметр |
BOL |
1E14 |
5E14 |
1E15 |
Единица |
|
ΔVoc/ΔT↑ |
-8.0 |
-8.9 |
-9.1 |
-9.4 |
мВ/°C |
|
ΔIsc/ΔT↑ |
0.64 |
мА/°C |
|||
|
ΔVmp/ΔT↑ |
-8.7 |
мВ/°C |
|||
|
ΔImp/ΔT↑ |
0.26 |
мА/°C |
Доступная продукция (гибкие элементы):
- Голый электрод, единичный элемент
- Элемент с Ag межсоединительной полоской
- CIC единичный элемент с Ag межсоединительной полоской, шунтирующим диодом и поверхностью, покрытой тонким гибким стеклянным листом
- Небольшой модуль с Ag межсоединительной полоской, шунтирующим диодом и поверхностью, покрытой гибким стеклянным листом (требуется заказ клиента)
- Единичные элементы и модульные продукты в соответствии с требованиями заказчика
Модуль (на основе гибких элементов):
Типовые рабочие характеристики модуля:
*Электрические параметры при AM1.5 (1000 Вт/м², T=25°C)*
|
Pm (Вт) |
Isc (А) |
Voc (В) |
Ipm (А) |
Vpm (В) |
FF |
Eff (%) |
|
4.2904 |
0.41929 |
12.094 |
0.402756 |
10.652 |
0.8461 |
33.539 |
*Электрические параметры при AM0 (1353 Вт/м², T=25°C)*
|
Pm (Вт) |
Isc (А) |
Voc (В) |
Ipm (А) |
Vpm (В) |
FF |
Eff (%) |
|
5.3602 |
0.54604 |
12.155 |
0.518828 |
10.332 |
0.8076 |
30.951 |
