Механические данные:
|
Параметр |
Значение |
Единица |
|

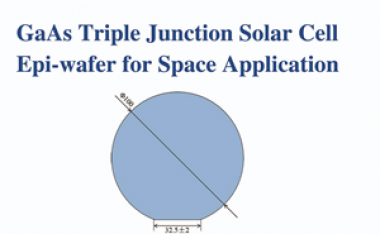

Диаметр подложки |
100 ± 0.2 |
мм |
|
Толщина подложки |
175 ± 15 / 145 ± 15 |
мкм |
|
Длина эталонной кромки (OF Length) |
32.5 ± 2 / 15 ± 1 |
мм |
|
Эпитаксиальная структура |
GaInP/InGaAs/Ge |
Электрические данные:
|
Параметр |
BOL |
1E14 |
1E15 |
Единица |
|
|
Среднее напряжение холостого хода (Voc) |
2740 |
2575 |
2520 |
2470 |
мВ |
|
Средняя плотность тока короткого замыкания (Jsc) |
17.3 |
17.3 |
17.1 |
16.8 |
мА/см² |
|
Напряжение в точке макс. мощности (Vmp) |
2450 |
2300 |
2250 |
2200 |
мВ |
|
Плотность тока в точке макс. мощности (Jmp) |
16.6 |
16.6 |
16.4 |
16.1 |
мА/см² |
|
Средняя эффективность преобразования (η) |
30.0 |
28.8 |
27.3 |
26.2 |
% |
|
*Условия испытаний: AM0, T=25°C, 135.3 мВт/см² при флюенсе 1 МэВ [e⁻/см²]* |
Температурные коэффициенты:
|
Параметр |
BOL |
1E14 |
1E15 |
Единица |
||
|
Напряжение холостого хода (Voc) |
ΔVoc/ΔT↑ |
-6.2 |
-6.5 |
-6.6 |
-6.7 |
мВ/°C |
|
Плотность тока короткого замыкания (Jsc) |
ΔJsc/ΔT↑ |
11.9 |
10.9 |
11.6 |
12.6 |
мкА/см²/°C |
|
Напряжение макс. мощности (Vmp) |
ΔVmp/ΔT↑ |
-6.7 |
-6.8 |
-7.1 |
-7.2 |
мВ/°C |
|
Плотность тока макс. мощности (Jmp) |
ΔJmp/ΔT↑ |
7.9 |
6.6 |
7.9 |
9.3 |
мкА/см²/°C |
