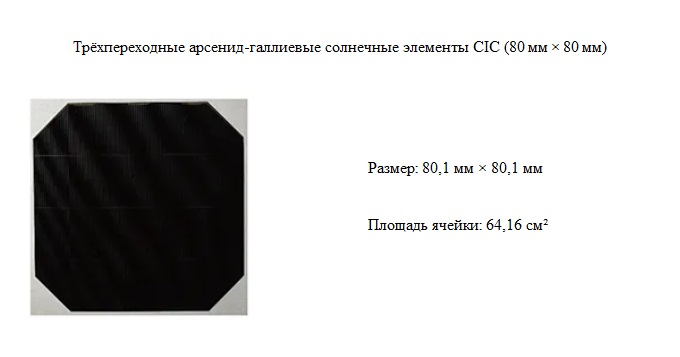

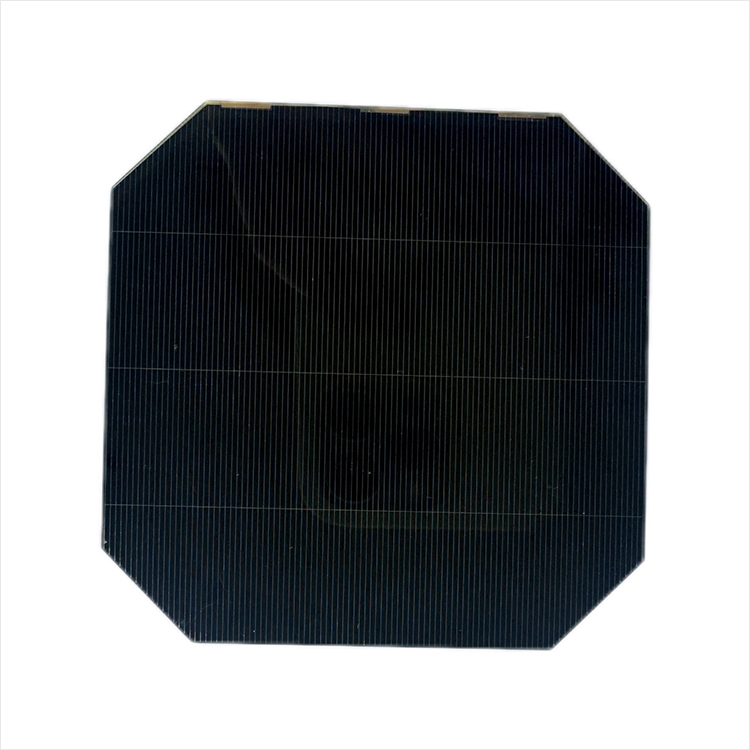

Space CIC (80x80мм)

Описание продукта

Space CIC, называемые Connector Integrated Cell (ячейка с интегрированным соединителем), с более высоким уровнем интеграции. Основанные на наших высокоэффективных солнечных элементах класса 30–34 %, CIC дополнительно оснащены покровными стёклами и межсоединителями.
Спецификация такая же, как у солнечных чипов. Покровное стекло покрывает 100 % чипов и закреплено путём склеивания прозрачным адгезивом. Разработано для НОО (LEO), СОО (MEO) и ГСО (GEO); серебряный межсоединитель закреплён на интегрированных чипах.
Все используемые материалы и компоненты сертифицированы для космического применения. В дополнение к нашим типовым CIC мы предлагаем различные возможности для выполнения индивидуальных требований и решений.
Являясь лидером во всей отраслевой цепочке спутниковой энергетики, мы объединили ресурсы верхнего и нижнего звеньев для формирования сильного эффекта промышленной синергии, который ускоряет достижение конкурентоспособной стоимости и надёжного качества. И мы можем предоставлять индивидуальные услуги для удовлетворения разнообразных потребностей.
Мы применяем многоступенчатую защитную конструкцию при транспортировке продукции, обеспечивая таким образом процесс транспортировки.
Мы также можем разрабатывать конструкции солнечных элементов на основе требований заказчика. В зависимости от технических характеристик мы можем внести улучшения в отношении размера, EPI‑структуры, ширины запрещённой зоны, антиотражающего покрытия, шинных дорожек и обходных диодов.
Пожалуйста, свяжитесь с нами для получения дополнительной информации о конкретных индивидуальных решениях.

Технические параметры

Конструкция и механические данные:

Материал подложки: P‑Ge

Материал основы: GalnP/GaAs/Ge

Толщина: 150 мкм ± 20 мкм

Метод сварки: сварка или пайка

AR‑покрытие: TiOx/Al₂O₃

Покровное стекло: KFG120

Толщина покровного стекла: 120 мкм

Размер CIC: 80,1₀^{+0,05 мм} × 80,1₀^{+0,05 мм}

Толщина CIC: 300 ± 25 мкм

Толщина соединителя: 30 мкм

Средний вес: ≤ 115 мг/см²

Защита обходного пути: кремниевый диод

Дополнительная опция:

1. Доступна настройка покровных стёкол различной толщины.
2. Доступно покровное стекло с ITO‑покрытием.

Типичные эксплуатационные характеристики:

Радиационные характеристики при облучении электронами с энергией 1 МэВ, соотношения EOL/BOL

Обходной диод:

Прямое напряжение (+2,5 А) < 1,0 В
Обратный ток (−4,5 В) < 0,7 мА

Соединитель

Точки сварки межсоединителя: 4 точки/деталь.

Тепловые свойства (CIC):

• Коэффициент поглощения < 0,89;
• Полусферическая излучательная способность 0,82 ± 0,03.

Температурные градиенты
