Кремниевые (Si) кристаллы и пластины

Подложки и пластины для выращивания полупроводниковых пленок.

Предлагаются пластины Si, Ge, GaAs, InP, InAs, SiC и GaSb, готовые к EPI.

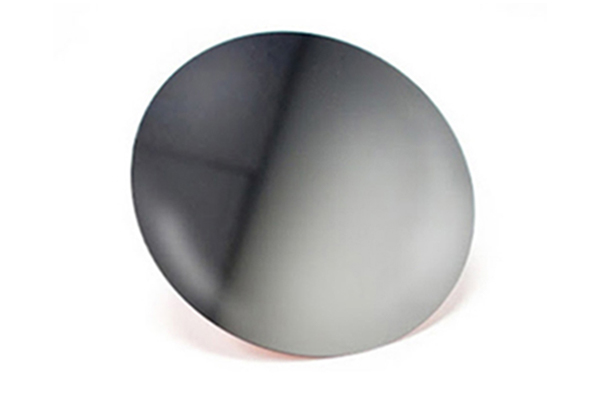

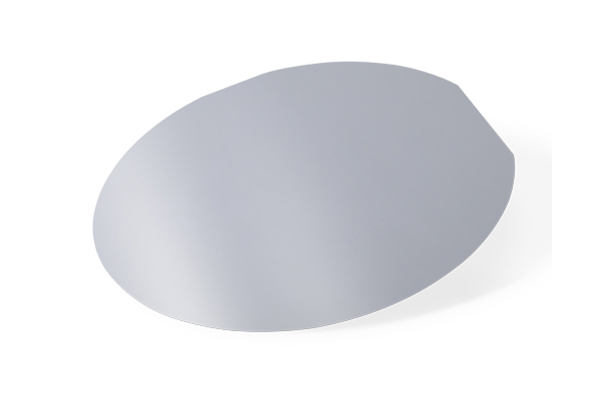

Кремниевые (Si) кристаллы и пластины.

• Кристаллы и пластины кремния высокой чистоты для полупроводников
• Диаметр 2", 3", 4", 6" и 8" или индивидуальный размер
• Доступны кремниевые пластины на складе и по индивидуальному заказу
• Области применения: подложки для экситаксиального выращивания пленок GaN, полупроводники, электроника, лазеры и солнечная энергия и т. д.

Описание:

Полупроводниковые кремниевые пластины обычно изготавливаются из слитков поликристаллического кремния высокой чистоты с использованием метода CZ для выращивания слитков монокристаллов кремния с различным удельным сопротивлением, кремниевые пластины изготавливаются в строго контролируемом и упорядоченном производственном процессе, который включает: ориентация кристалла → внешний круглый цилиндр. шлифовка → обработка первичной и вторичной опорных плоскостей → нарезка → снятие фаски → термообработка → шлифовка → химическая коррозия → полировка → очистка → проверка → упаковка и другие
процессы.

Монокристаллический кремний для применения в солнечной энергетике включает кремний p-типа и n-типа. Кремний сверхвысокой чистоты используется в полупроводниковой промышленности благодаря своим полупроводниковым свойствам. Кремний также используется в качестве легирующего элемента при производстве некоторых сплавов (например, ферросилиция, сплава железа и кремния, который используется для введения кремния в сталь и чугун).

Характеристики:

Основные свойства:

Производство кремния играет ключевую роль в создании надежных силовых устройств и высокопроизводительных интегральных схем. Каждый этап — от очистки сырья до полировки пластин — влияет на электрические характеристики, выход годной продукции и долгосрочную стабильность устройств.

Процесс начинается с получения поликремния высокой чистоты. С помощью таких методов, как метод Чохральского и зонная плавка, выращиваются монокристаллические слитки с контролируемым удельным сопротивлением и ориентацией.

Затем из этих слитков вырезают пластины, шлифуют, травят и полируют их, чтобы добиться жестких допусков по толщине и плоскостности.

Кремний Чохральского широко используется для производства интегральных схем благодаря масштабируемости и экономичности. Кремний с плавающей зоной, известный своей высокой чистотой и низким содержанием кислорода, часто выбирают для сложных силовых устройств, где критически важна производительность при высоком напряжении.

Характеристики, важные для силовых устройств и интегральных схем

При производстве кремния такие параметры, как диапазон удельного сопротивления, ориентация кристалла, содержание кислорода и качество поверхности, напрямую влияют на изготовление устройств. Для силовых устройств обычно требуются определенные профили удельного сопротивления, чтобы регулировать силу тока и напряжение пробоя.

Для применения в интегральных схемах требуется однородность по всей пластине для поддержания целостности схемы на более мелких узлах.

FZ-пластина и CZ-пластина: ключевые различия для высокопроизводительных микрочипов

При выборе подходящей кремниевой подложки для современных полупроводниковых приборов важно понимать разницу между пластинами, выращенными по методу Чохральского, и пластинами, выращенными по методу Френкеля. Выбор материала напрямую влияет на надежность устройства, напряжение пробоя, эффективность переключения и долговременную стабильность.

Для инженеров, исследователей и специалистов по закупкам решение редко зависит только от стоимости. Оно зависит от производительности, стабильности и соответствия требованиям.

В высокопроизводительных микрочипах, особенно тех, что используются в силовой электронике и радиочастотных системах, незначительные различия в материалах могут повлиять на общую эффективность устройства.

Понимание методов выращивания кристаллов кремния

Производство кремниевых пластин начинается с выращивания кристаллов. Используемый метод определяет концентрацию кислорода, уровень примесей и плотность дефектов, которые влияют на работу устройства.

Метод Чохральского

Метод Чохральского заключается в вытягивании монокристаллического слитка из расплавленного кремния в кварцевом тигле. В ходе процесса кислород из тигля растворяется в расплаве и встраивается в кристаллическую решетку.

Кремний CZ широко используется благодаря возможности получения слитков большого диаметра, стабильному производству и экономичности. Он широко применяется в логических устройствах, памяти и при производстве полупроводников в целом.

Однако содержание кислорода, хотя и положительно сказывается на некоторых механических характеристиках, может ограничивать производительность в некоторых высоковольтных и высокочастотных устройствах.

Метод плавающей зоны

Метод плавающей зоны позволяет полностью отказаться от использования тигля. Вместо этого локализованная зона расплава проходит вдоль вертикально установленного кремниевого стержня. По мере ее движения примеси отделяются и восстанавливаются, в результате чего получается материал чрезвычайно высокой чистоты с очень низким содержанием кислорода.

Именно в этом и заключается отличие пластины FZ. Поскольку она не выращивается в контакте с тиглем, загрязнение кислородом минимально. Такая чистота критически важна в условиях высоких требований к мощности и радиочастотам.

Содержание кислорода и его влияние на производительность устройств

Одно из наиболее существенных различий между этими двумя типами пластин — концентрация кислорода.

Почему кислород так важен

В кремнии CZ кислород повышает механическую прочность и помогает контролировать определенные типы кристаллических дефектов. Для многих стандартных применений это приемлемо и даже полезно.

Однако в высоковольтных устройствах кислород может образовывать термические доноры или осадки при определенных температурных циклах. Эти дефекты могут влиять на время жизни носителей заряда, ток утечки и долговременную стабильность.

Преимущество низкого содержания кислорода

В процессе зонной плавки получается кремний с чрезвычайно низким содержанием кислорода. Это приводит к повышению однородности удельного сопротивления и уменьшению количества нежелательных дефектов при изготовлении устройств.

Для таких устройств, как IGBT, высоковольтные МОП-транзисторы и силовые радиочастотные транзисторы, это преимущество материала может напрямую влиять на запас прочности и надежность.

Удельное сопротивление и электрические характеристики

Удельное сопротивление является определяющим параметром полупроводниковых подложек.

Контроль высокого удельного сопротивления

Материал с плавающей зоной обеспечивает очень высокий уровень удельного сопротивления с жестким контролем. Это делает его особенно подходящим для:

Высоковольтные силовые устройства

Радиочастотные и микроволновые компоненты

Области применения, чувствительные к излучению

Исследуйте среды, требующие точного соблюдения электрических параметров

Пластины из ферромагнитного сплава часто выбирают в тех случаях, когда необходимо тщательно контролировать напряжение пробоя и время жизни носителей заряда.

Удельное сопротивление кремния Чохральского

Кремний Чохральского также может иметь различное удельное сопротивление, но наличие кислорода и термических доноров может приводить к отклонениям при определенных условиях обработки. Для многих стандартных интегральных схем это не является ограничивающим фактором. Для специализированных силовых устройств — может быть.

Плотность дефектов и время жизни носителей заряда

Кристаллические дефекты влияют на скорость рекомбинации, токи утечки и характеристики переключения.

Преимущества чистоты в плавающей зоне

Процесс с использованием плавающей зоны позволяет снизить концентрацию примесей, таких как углерод и кислород. Это часто приводит к увеличению времени жизни неосновных носителей заряда, что крайне важно для многих силовых полупроводниковых приборов.

Увеличение времени жизни носителей заряда способствует:

Более высокая эффективность

Уменьшенные потери на проводимость

Улучшенная стабильность работы устройства

Эти характеристики имеют решающее значение для электромобилей, инверторов возобновляемых источников энергии и промышленных электродвигателей.

Компромиссы при использовании карбида кремния

Несмотря на то, что пластины из карбида кремния обладают высокой механической прочностью и экономичностью, кислородные отложения, образующиеся при высокотемпературной обработке, могут приводить к скоплению дефектов. Разработчики устройств должны учитывать это при интеграции процессов и моделировании надежности.

Диаметр и особенности производства

Размер пластины влияет на масштабируемость производства и структуру затрат.

Преимущество CZ в большом диаметре

Кремний, выращенный методом Чохральского, чаще всего доступен в виде слитков очень большого диаметра. Это обеспечивает возможность крупносерийного производства и экономическую эффективность в сфере бытовой электроники и стандартных микрочипов.

Типичный диаметр материала для плавиковой зоны

Слитки для плавиковой зоны, как правило, имеют меньший диаметр из-за технологических ограничений. Во многих высокопроизводительных областях применения преимущества в производительности перевешивают ограничения, связанные с размером. Выбор между этими двумя вариантами часто зависит от соотношения требований к производительности и масштабов производства.

Выбор материала в зависимости от области применения

Выбор подходящей подложки зависит от типа устройства и требований к его производительности.

Силовая электроника

В высоковольтных и сильноточных устройствах часто используется материал с плавающей зоной из-за его превосходных характеристик контроля удельного сопротивления и низкого содержания кислорода. Эти свойства обеспечивают более высокое напряжение пробоя и повышенную надежность при электрических нагрузках.

Радиочастотные и микроволновые устройства

Для радиочастотных компонентов часто выбирают кремний с высоким удельным сопротивлением, чтобы минимизировать потери в подложке. В таких случаях пластина из кремниевого стекла обеспечивает электрическую изоляцию, повышая целостность сигнала.

Стандартная логика и память

Для основных логических устройств и микросхем памяти по-прежнему используется кремний с контролируемой кристаллической структурой, поскольку он обеспечивает баланс между производительностью, доступностью по диаметру и экономичностью.

Долгосрочная надежность

Надежность — это не только первоначальные характеристики. Это еще и то, как устройство ведет себя после многих лет эксплуатации.

Низкое содержание кислорода в материале снижает риск развития дефектов, связанных с кислородом, при термоциклировании. В условиях высоких нагрузок, например в автомобильных системах или промышленных силовых модулях, такая стабильность может иметь решающее значение.

При выборе материала подложки инженеры, разрабатывающие устройства, должны учитывать рабочее напряжение, диапазон температур, частоту переключения и целевые показатели срока службы.

Соотношение стоимости и производительности

Выбор материала часто зависит от приоритетов в применении.

Пластины CZ, как правило, обеспечивают экономию средств и масштабируемость при крупносерийном производстве. Кремний с плавающей зоной, несмотря на то, что его диаметр и доступность иногда ограничены, обеспечивает чистоту материала и электрические характеристики, подходящие для передовых силовых и радиочастотных технологий.

Понимание компромиссов позволяет командам согласовывать выбор материала с архитектурой устройства и условиями его эксплуатации.

Какой материал подойдет для вашего микрочипа?

Универсального ответа нет. Каждый проект требует технической оценки электрических характеристик, допустимых дефектов, требований к диаметру пластины и целей в области долгосрочной надежности.

Для высоковольтных систем с высоким удельным сопротивлением часто предпочтительнее использовать кремний с плавающей зоной. Для обычных интегральных схем кремний по технологии Чохральского остается практичным и эффективным вариантом. Принятие правильного решения на ранних этапах проектирования может предотвратить дорогостоящие переделки и снижение производительности в дальнейшем.

Если для вашего устройства требуется исключительная чистота, контролируемое удельное сопротивление и надежная работа, кремниевая пластина FZ может стать основой для вашего следующего устройства.

Выбор подходящей кремниевой пластины начинается с изучения ее основных характеристик. Диаметр, ориентация кристалла и удельное сопротивление напрямую влияют на конструкцию устройства, его электрические характеристики и технологическую совместимость. Независимо от того, идет ли речь об исследованиях или серийном производстве, понимание того, как взаимодействуют эти параметры, помогает обеспечить стабильные характеристики полупроводников.

Диаметр и отраслевые стандарты

Диаметр пластины определяет, сколько устройств можно изготовить на одной подложке. Обычно используются пластины диаметром от 2 дюймов до 300 мм, причем чем больше диаметр, тем выше производительность. По мере увеличения размера пластины все большее значение приобретают однородность толщины и плоскостность. Правильный выбор диаметра обеспечивает совместимость оборудования и эффективность производства.

Особенности масштабирования

По мере уменьшения геометрических размеров устройств все более строгий контроль требуется для однородности поверхности и зон изоляции по краям. Подложки большего размера должны соответствовать строгим допускам, чтобы обеспечить выход годных изделий по всей поверхности.

Ориентация кристалла и электрические свойства

Ориентация кристалла — это направление кристаллической решетки кремния, обычно <100> или <111>. Ориентация влияет на скорость окисления, профили травления и подвижность носителей заряда. Выбор подходящей ориентации обеспечивает предсказуемое поведение на этапах диффузии и формирования рисунка.

Влияние на производство

Например, ориентация <100> широко используется в производстве КМОП-структур благодаря благоприятным характеристикам интерфейса, в то время как ориентация <111> может быть выбрана для конкретных микроэлектромеханических систем или силовых устройств.

Удельное сопротивление и уровни легирования

Удельное сопротивление отражает концентрацию легирующих примесей и определяет, насколько легко ток проходит через подложку. Кремниевая пластина с низким удельным сопротивлением подходит для устройств с высокой проводимостью, в то время как материал с высоким удельным сопротивлением часто используется в радиочастотных технологиях и технологиях производства детекторов. Чтобы избежать снижения производительности, инженеры должны подбирать диапазон удельного сопротивления в соответствии с требованиями к устройству.

Для чего используется кремний N-типа

Кремний N-типа играет важнейшую роль в современном производстве полупроводников, позволяя создавать более быстрые устройства с более высокой эффективностью и улучшенными электрическими характеристиками для различных областей применения.

Понимание того, как используется кремний N-типа — от силовой электроники до современных датчиков и солнечных батарей, — помогает определить, какой материал подходит для той или иной области применения.

Выбрав подходящий вариант, рекомендованный производителями кремниевых пластин, инженеры и специалисты по закупкам смогут подобрать пластину, наиболее подходящую для их технологического процесса, и избежать дорогостоящих компромиссов при проектировании.

Что такое кремний N-типа?

Кремний N-типа получают путем легирования высокочистого кремния донорными элементами, такими как фосфор, мышьяк или сурьма. Эти легирующие элементы создают дополнительные свободные электроны, в результате чего электроны становятся основными носителями заряда. По сравнению с кремнием P-типа, материалы N-типа обычно обладают более высокой подвижностью электронов, меньшими потерями на сопротивление и более стабильными электрическими характеристиками в условиях сильного поля.

Благодаря этим характеристикам кремниевые пластины N-типа широко используются в тех случаях, когда наиболее важны производительность, эффективность и надежность.

К распространенным областям применения этих типов кремния относятся:

• Силовая электроника и высоковольтные устройства

Одно из важнейших применений кремния N-типа — силовые полевые МОП-транзисторы, биполярные транзисторы с изолированным затвором и диоды. Более высокая подвижность электронов в подложках N-типа обеспечивает более низкое сопротивление в открытом состоянии и повышенную эффективность переключения, что делает их идеальными для электромобилей, источников питания и систем промышленной автоматизации.

• КМОП-логика и современные интегральные схемы

Кремний N-типа является основой для производства КМОП-структур, в которых области N-типа и P-типа взаимодействуют для формирования транзисторов.В современных узлах строго контролируемое легирование N-типа позволяет увеличить силу тока, повысить скорость и снизить энергопотребление — ключевые требования для центральных, графических и мобильных процессоров.

• Солнечные батареи и фотовольтаика

В фотовольтаике для высокоэффективных солнечных батарей все чаще используются кремниевые пластины N-типа. По сравнению с традиционными пластинами P-типа, подложки N-типа менее чувствительны к деградации под воздействием света (light-induced degradation, LID), что обеспечивает более высокую производительность в долгосрочной перспективе и более высокий выход энергии.

• Сенсоры, детекторы и МЭМС

Кремний N-типа широко используется в датчиках изображения, фотодетекторах, датчиках Холла и МЭМС-устройствах. Его низкий уровень шума и стабильные электрические свойства повышают чувствительность и точность измерений, особенно в оптических и сенсорных устройствах.

Что нужно учитывать при выборе кремниевых пластин N-типа

Не все пластины N-типа одинаковы. Ведущие производители кремниевых пластин обеспечивают контроль над:

• Тип и концентрация легирующей добавки
• Диапазон удельного сопротивления
• Ориентация кристалла (например, ⟨100⟩ или ⟨111⟩)
• Диаметр, толщина и обработка поверхности

Правильный выбор комбинации гарантирует, что ваша пластина будет соответствовать требованиям как к конструкции устройства, так и к его изготовлению.

Руководство по изготовлению транзисторов из тонких кремниевых пластин

Транзисторы — это фундаментальные компоненты современной электроники, из которых состоят все устройства — от компьютеров до смартфонов и систем энергоснабжения. В основе многих транзисторов лежат тонкие кремниевые пластины, из которых после ряда сложных этапов производства получаются электронные переключатели, от которых так сильно зависит наша жизнь.

Тенденция к уменьшению толщины полупроводников существенно повлияла на конструкцию транзисторов, их производительность и развитие электроники в целом. Однако у уменьшения толщины пластин есть и ряд недостатков. Давайте рассмотрим преимущества и недостатки б Что такое тонкие кремниевые пластины?

За последние 20 лет спрос на пластины резко вырос из-за увеличения продаж гаджетов, смартфонов, телевизоров и многих других современных устройств. В связи с этим производители усердно работали над увеличением размера пластин при одновременном уменьшении их толщины.

Сегодня стандартный размер пластины составляет около 300 мм по сравнению с первоначальными 1-дюймовыми пластинами. Пластины большего размера повышают производительность и эффективность цепочки поставок, позволяя создавать больше полупроводниковых приборов из одной пластины.

Кроме того, по сравнению с решениями на основе традиционных кремниевых пластин толщиной 40–60 микрометров, более тонкие пластины снижают сопротивление подложки на 50 %, что приводит к снижению потерь мощности в энергосистемах более чем на 15 %.

По этой причине сверхтонкие кремниевые пластины могут значительно повысить энергоэффективность, удельную мощность и надежность решений для преобразования энергии в центрах обработки данных, используемых для искусственного интеллекта, а также в потребительских устройствах, системах управления двигателями и вычислительных системах.

Как более тонкие полупроводники повлияли на транзисторы

Постоянное стремление к созданию более тонких полупроводников также существенно влияет на конструкцию транзисторов, их производительность и развитие электроники в целом. Тонкие пластины позволяют производить более компактные, быстрые и энергоэффективные транзисторы, что способствует технологическим инновациям.

Вот несколько ключевых аспектов влияния более тонких полупроводников на технологию производства транзисторов:

1. Большая плотность транзисторов

Более тонкие полупроводники позволяют разместить больше транзисторов на той же площади. По мере уменьшения размеров отдельных транзисторов общая плотность транзисторов на чипе возрастает. Это стало одной из основных причин быстрого роста вычислительной мощности, поскольку позволяет чипам выполнять все более сложные операции, не увеличиваясь в размерах.

Кроме того, более мелкие и тонкие транзисторы открывают возможности для создания миниатюрных устройств. Более тонкие транзисторы позволяют производителям увеличивать вычислительную мощность устройств, уменьшая их физический размер, что способствует появлению более компактных и тонких смартфонов, носимой электроники и небольших высокопроизводительных компьютеров.

2. Более высокая скорость переключения

По мере уменьшения толщины полупроводникового материала расстояние, которое электроны должны преодолеть в транзисторе, сокращается. В результате транзистор может включаться и выключаться быстрее, что приводит к более высокой скорости переключения.

Кроме того, более тонкие полупроводники снижают емкость между различными областями транзистора. При уменьшении емкости транзисторы могут быстрее включаться и выключаться, что обеспечивает более высокую скорость обработки данных.

Путь, по которому электроны движутся от истока к стоку, в транзисторе называется «каналом». Чем тоньше полупроводниковый материал, тем короче канал, что ускоряет переключение за счет сокращения времени, необходимого для прохождения электронов через транзистор. олее тонких кремниевых подложек.

3. Снижение энергопотребления

По мере роста спроса на портативные устройства с питанием от аккумулятора более тонкие транзисторы помогают создавать более энергоэффективные конструкции. Для работы более тонких и компактных транзисторов требуется меньшее напряжение, и они выделяют меньше тепла, что снижает общее энергопотребление чипа.

Например, использование более тонких полупроводников может снизить подпороговый ток утечки. Даже когда транзистор «выключен», через него может проходить небольшой ток, называемый подпороговым током утечки. Более тонкие транзисторы обычно имеют меньший ток утечки, что снижает общее энергопотребление.

Кроме того, уменьшение размера транзисторов и толщины полупроводникового материала позволяет производителям использовать более низкое рабочее напряжение. Чем ниже напряжение, тем меньше выделяется тепла и тем меньше энергопотребление, что крайне важно для современной портативной электроники.

4. Влияние на промышленность и бытовую электронику

Переход на более тонкие полупроводники существенно повлиял на электронную промышленность и производство бытовой электроники. От мобильных телефонов до искусственного интеллекта (ИИ) — более компактные, быстрые и энергоэффективные транзисторы сделали возможным появление множества инноваций.

Более тонкие транзисторы позволяют создавать более компактную и мощную бытовую электронику. Миниатюризация транзисторов привела к появлению более тонких, легких и мощных гаджетов для носимых устройств, ноутбуков и смартфонов.

Искусственный интеллект, машинное обучение и обработка данных получили развитие в центрах обработки данных благодаря возможности размещать на чипах больше транзисторов. Для этих задач требуется высокая вычислительная мощность, а более тонкие полупроводники позволяют достичь этой мощности при сохранении энергоэффективности.

Проблемы, связанные с производством сверхтонких пластин, для производителей транзисторов

Несмотря на преимущества более тонких полупроводников, их производство сопряжено с новыми трудностями. Одна из основных проблем — возникновение эффекта короткого канала. Он возникает, когда транзистор становится настолько маленьким, что увеличивается нежелательная утечка тока и ослабевает контроль над его протеканием.

По мере уменьшения толщины полупроводника электрическое поле стока может проникать в канал, снижая потенциальный барьер, который препятствует прохождению тока, когда транзистор выключен. В результате может снизиться производительность транзистора.

Кроме того, пороговое напряжение — то есть минимальное напряжение, необходимое для включения транзистора, — может значительно варьироваться в зависимости от положения на чипе по мере уменьшения длины канала, что приводит к нестабильной работе транзистора.

По мере уменьшения толщины полупроводниковых материалов квантовые эффекты становятся все более значимыми, что ограничивает уменьшение размеров транзисторов. При очень малых размерах (обычно менее 5 нанометров) электроны начинают вести себя не так, как предписывает классическая физика.

Электроны в очень тонких полупроводниках могут «просачиваться» через потенциальный барьер, который обычно препятствует прохождению тока в выключенном транзисторе. Это явление может затруднить надежное переключение, увеличивая токи утечки и снижая управляемость транзистором.

Управление этими отклонениями — одно из самых сложных препятствий на пути к уменьшению размеров полупроводниковых приборов.

Технология FinFET: возможное решение?

FinFET (полевые транзисторы с изолированным затвором) стали решением этих проблем. Эти трехмерные транзисторы уменьшают эффект короткого канала и обеспечивают улучшенный контроль над ним.

Затвор FinFET охватывает канал, что позволяет лучше контролировать ток даже при уменьшении толщины полупроводника. По мере уменьшения размеров транзисторов эта трехмерная структура становится все более важной, поскольку позволяет соблюдать закон Мура без серьезных проблем с утечкой тока или снижением производительности.

Кроме того, FinFET-транзисторы обеспечивают более высокие токи управления, что повышает производительность транзисторов и ускоряет переключение. Это особенно важно для современных графических процессоров (GPU) и высокопроизводительных центральных процессоров.
