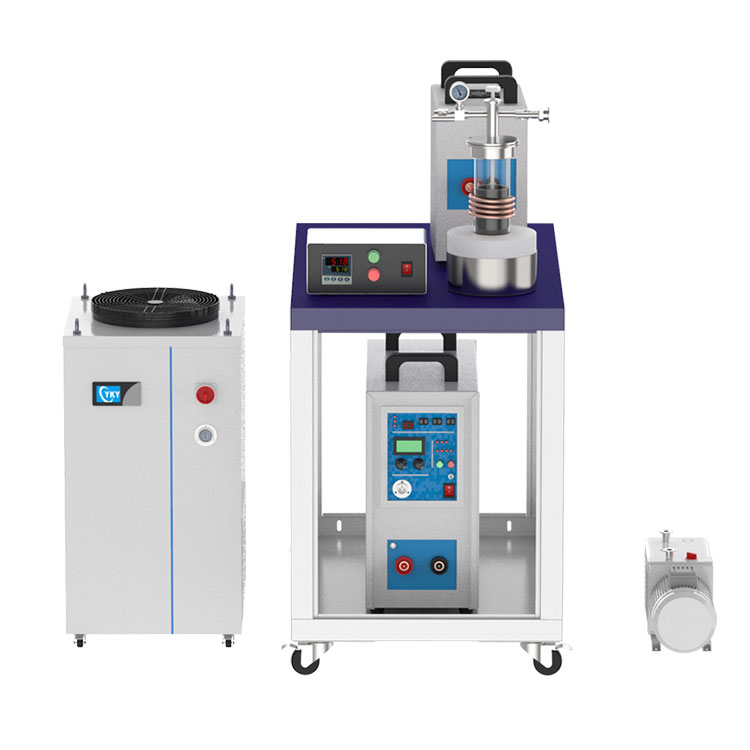

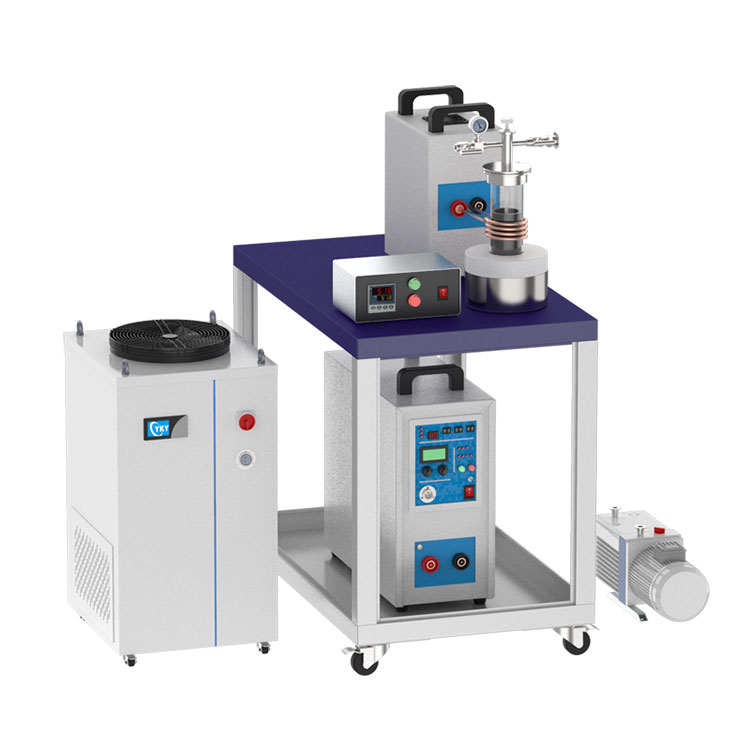

Индукционная плавильная система мощностью 7 кВт с регулятором температуры до 1700С

Модель

CY-15TC-1

CY-15TC-3

Температура. Контроллер и термопара

Прецизионный цифровой регулятор температуры с автоматической настройкой PID

Программируемые 30 сегментов для управления скоростью нагрева и охлаждения, а также временем выдержки.

Защита от перегрева и выхода из строя термопары.

Точность измерения температуры +/- 3 ºC.

Термопара: Термопара типа B с оболочкой из оксида алюминия.

Постоянная рабочая температура. Диапазон: 1000ºC ~ 1700ºC

Макс. Скорость нагрева:

10ºC в секунду (1000ºC-1200ºC)

8ºC /секунда (1200ºC ~ 1500ºC)

3ºC ~ 6ºC в секунду (1500ºC ~ 1700ºC)

Индукционный нагреватель

Рабочее напряжение: 208 ~ 240 В переменного тока, 50/60 Гц, однофазное

Рабочий ток: 34 ампера (требуется выключатель 60А)

Макс. Потребляемая мощность: 7 кВт

Выходная частота: регулируется на 30-80 кГц

Рабочий цикл: 80%

Воздушное охлаждение: задний вентилятор

Защита: Автоматическое регулирование давления воды, перегрева и перегрузки

Сборка огнеупора: Полная сборка огнеупора из оксида алюминия, включая нижнюю опору для тигля, держатель тигля и крышку

Графитовый тигель и огнеупорные вкладыши
(Пожалуйста, выберите на дополнительной планке)

Размер графитового тигля: 0,5 "(наружный диаметр) x 0,26" (внутренний диаметр) x 3,11" (глубина) доступен, пожалуйста, выберите на панели опций.

Максимальная вместимость: до 1/2 от общего объема графитового тигля, ~ 3 мл.

Однослойная огнеупорная прокладка: слой глинозема толщиной 1 мм

Графитовый тигель высокой чистоты: 1 "(наружный диаметр) x 0,59" (внутренний диаметр) x 3,75" (глубина) Тигель входит в комплект поставки для нагрева и плавления.

Максимальная вместимость: до 1/2 от общего объема графитового тигля, ~ 8 мл.

Двухслойная огнеупорная прокладка: внутренняя поверхность из волокнистого глинозема марки 1800С + муллитовое покрытие марки 1600С

Индукционная катушка:

Размер: 82,5 мм (наружный диаметр) x 65,5 мм (внутренний диаметр) x 73,5 мм (высота)

Размер: 90 мм (наружный диаметр) x 82 мм (внутренний диаметр) x 90 мм (высота)

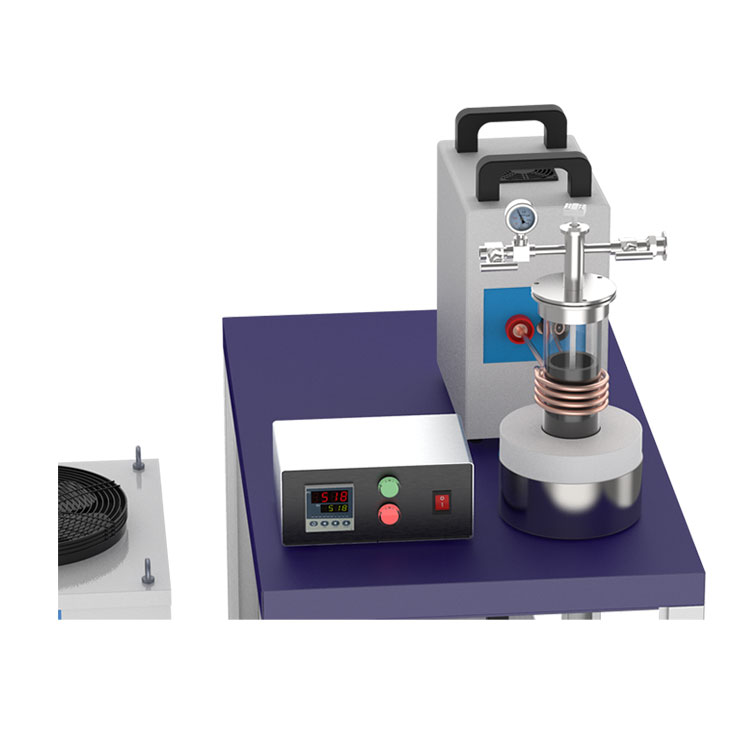

Уплотнительные фланцы и кварцевая камера

Кварцевая трубка диаметром 1 дюйм, размер: 25 мм (OD) x 22 мм (ID) x 355 мм (L) доступна, пожалуйста, выберите на панели опций.

Верхний фланец: фланец шарнирного типа из нержавеющей стали с проходом термопары 1/4 ", игольчатым клапаном и фитингом из барды.

Нижний фланец: фланец из нержавеющей стали с игольчатым клапаном и фитингом из барды.

В комплект поставки входит двухконцевая открытая кварцевая трубка размерами 80 мм (наружный диаметр) х 76 мм (внутренний диаметр) х 350 мм (L)

Прямоугольный клапан и зажимы KF25 и сильфон SS длиной 1000 мм входят в комплект для подключения к вакуумному насосу

Датчик давления

Антикоррозионный емкостной мембранный датчик, диапазон измерений до 3,8 X 10e-5 торр

Один адаптер питания постоянного тока 24 В, 1 А входит в комплект поставки и готов к использованию. Входное напряжение адаптера составляет 110 ~ 240 В

Охладитель воды

Диапазон температур: 5-30 ° C

Расход воды: 16 л /мин

Резервуар для воды: 12 литров из нержавеющей стали

Примечание: Для достижения наилучшей производительности рекомендуется использовать специальную охлаждающую жидкость.

Для клиентов из США в комплект поставки входит охладитель воды 110 В

Вакуумный насос

В комплект входит один роторно-лопастной вакуумный насос объемом 156 л/м.

Производительность: 156 л /мин при вакууме до 10e-2 торр.

Макс. Потребляемая мощность: 0,4 кВт / 0,37 кВт

Рабочее напряжение переменного тока 208-240 В, однофазное

Для американского заказчика в комплект поставки входит вакуумный насос 110 В

Если вы выберете высокоскоростной турбонасос, уровень вакуума может достигать 10- 6 торр

Тяжелая мобильная тележка

Конструкция: Передвижная тележка со стальной рамой

поверхность 600 мм (Д) х 800 мм (Ш) для размещения индукционного нагревателя и кварцевой трубки с фланцем

Защитный экран

Для версий, не сертифицированных по UL, будет предусмотрен защитный экран из фенольных листов.

Для версии, сертифицированной по UL, будет предусмотрен прозрачный защитный экран из поликарбоната.

Вокруг кварцевой трубки должен быть установлен защитный экран, чтобы в случае несчастного случая удержать отлетающие осколки стекла.

Размеры изделия

Индукционный нагреватель: 18,5 "(Д) x 12" (Ш) x 17" (В) (470 мм x 300 мм x 430 мм)

Охладитель воды: 18 "(Д) x 18,7" (Ш) x 30" (В) (460 мм x 475 мм x 762 мм)

Передвижная тележка для тяжелых условий эксплуатации: 600 мм (Д) х 800 мм (Ш) х 597 мм (В)

Гарантия

Ограниченная гарантия на один год с пожизненной поддержкой

На расходные детали, такие как технологическая трубка, огнеупорные вкладыши, уплотнительные кольца и нагревательный змеевик, гарантия не распространяется

Примечания по применению

Нагреватель отключится при превышении мощности. Пожалуйста, уменьшите количество циклов работы катушки или размер образца, чтобы нагреватель работал на максимальной мощности

Время и температура плавления зависят от материалов, тигля, огнеупорной изоляции и т.д. Если вы не знаете, может ли индукционный нагреватель расплавить ваш образец или нет, пожалуйста, свяжитесь с нашим инженером для консультации. Подготовьте состав вашего сплава, температуру плавления и количество, которое необходимо расплавить

Индукционная плавильная установка предназначена для использования в условиях вакуума и низкого давления <0,02 МПа / 0,2 бар / 3 фунт /кв. дюйм, а расход газов должен быть ограничен <200 МКСМ (или 200 мл / мин

Внимание: На вашем входном газовом баллоне должен быть установлен регулятор давления, при этом давление газа на выходе должно быть постоянно установлено ниже 3 фунтов на квадратный дюйм после открытия газового баллона, при этом газ должен постоянно поступать. Скопление газа при давлении более 3 фунтов на квадратный дюйм может привести к необратимому повреждению камеры печи.

Никогда не нагревайте печь, пока клапан выпуска газа закрыт и в камере печи поддерживается положительное давление. Для постоянного контроля состояния камеры в процессе нагрева необходимо использовать манометр; пожалуйста, немедленно откройте клапан выпуска газа, как только давление в камере превысит 3 фунт /кв. дюйм, чтобы предотвратить непредвиденные повреждения.

Эта печь может быть модифицирована как RTP (быстрая термическая обработка), так и HPCVD с системой подачи газа. Если у вас есть какие-либо особые требования, пожалуйста, сообщите нам об этом

По вопросам настройки, пожалуйста, присылайте информацию по адресу Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Вес нетто

300 фунтов

Модель

Стоимость, доллары США

CY-15TC-1

По запросу

CY-15TC-3

По запросу
