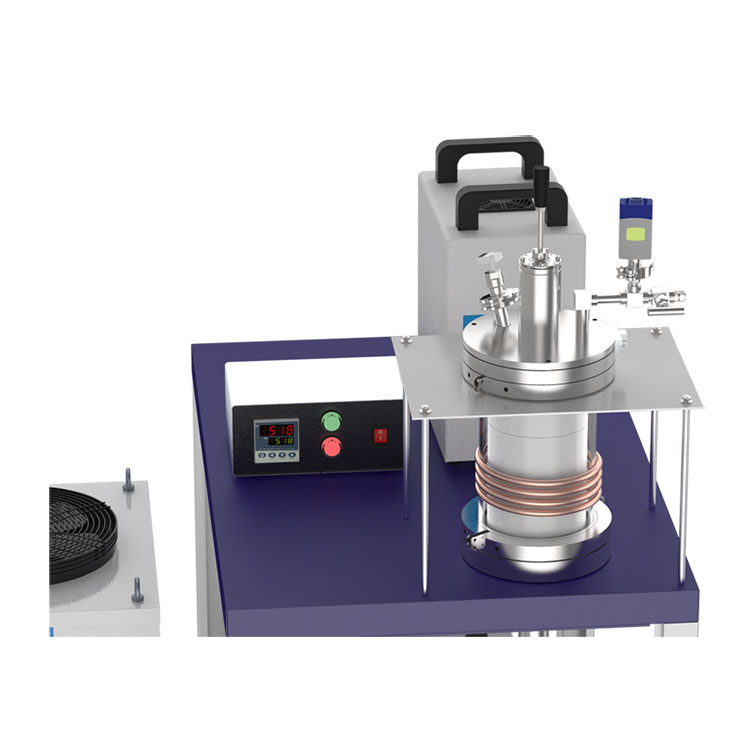

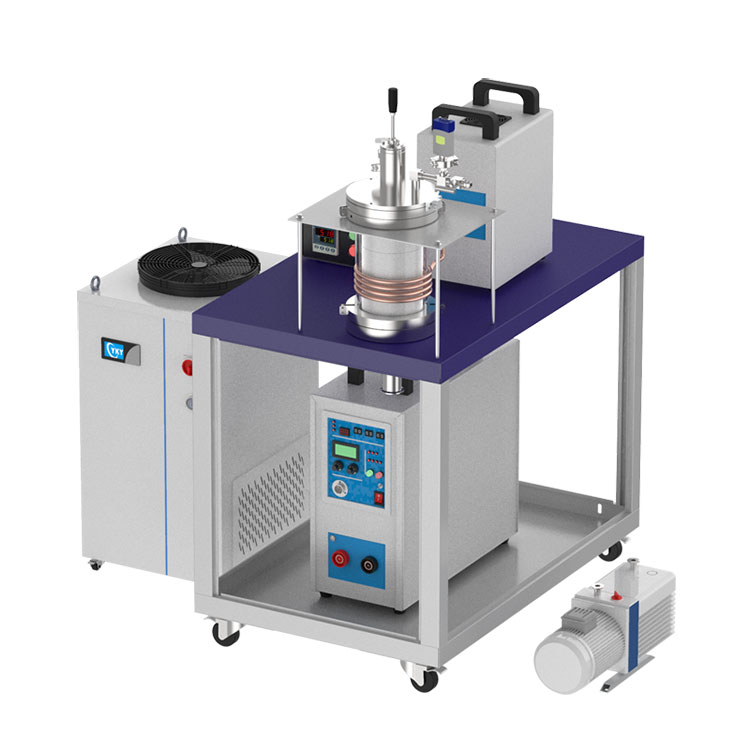

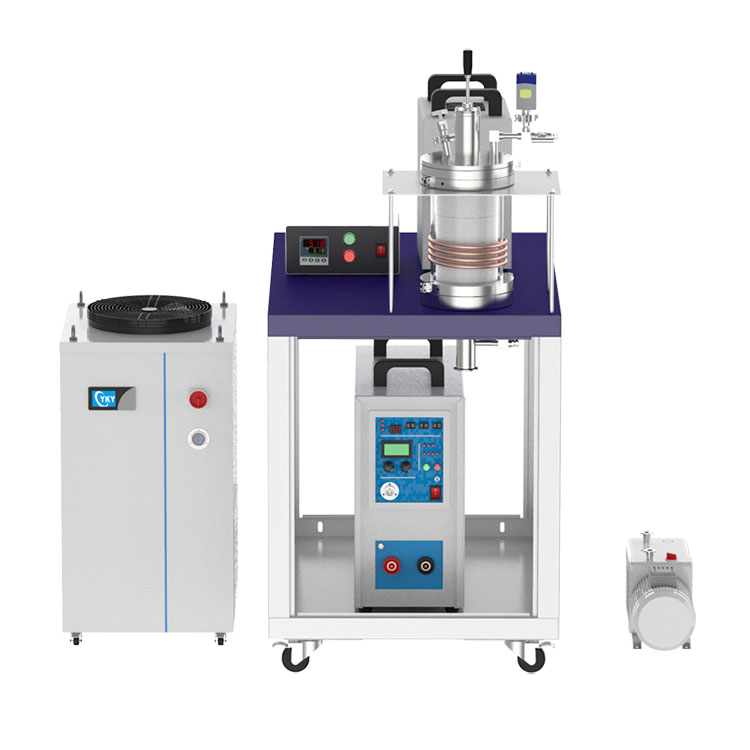

Это система индукционной плавки с регулируемой температурой и несколькими полостями, которая может плавить и затвердевать многолегированные стержни диаметром 5-8 мм при различном составе до 2000°C. Это идеальный инструмент для высокопроизводительных исследований генома материалов с целью поиска сплавов нового поколения.
Технические характеристики
CY-50KTC-M - это система индукционной плавки с несколькими полостями с регулируемой температурой, которая может плавить и затвердевать прутки из разных сплавов диаметром 5-8 мм при различном составе до 2000 ° C. Это идеальный инструмент для высокопроизводительных исследований генома материалов с целью поиска сплавов нового поколения.
Технические параметры
|
Индукционный нагреватель |
Рабочее напряжение: 220 В, 50/60 Гц, трехфазное Рабочий ток: 5 ~ 52 ампера (требуется выключатель 60А) Макс. Потребляемая мощность: 15 кВт Выходная частота: 30-80 кГц Рабочий цикл: 80% Индукционная катушка: 150 мм (OD) x 140 мм (ID) x 65 мм (H) Воздушное охлаждение: задний вентилятор Защита: Автоматическое регулирование давления воды, защита от перегрева и превышения мощности Сборка огнеупора: Полная сборка огнеупора из оксида алюминия, включая нижнюю опору для тигля, держатель для тигля и бухту |
|
Температура. Контроллер и термопара |
Прецизионный цифровой регулятор температуры с автоматической настройкой PID Программируемые 30 сегментов для управления скоростью нагрева и охлаждения, а также временем выдержки. Защита от перегрева и выхода из строя термопары. Точность измерения температуры +/-3℃. Термопара: тип B (1/4 "x10"L) Постоянная рабочая температура. Диапазон: 1000℃~ 2000℃ Макс. Скорость нагрева: 10 ℃/секунда (1000 ℃-1200 ℃) 8℃в секунду (1200℃~ 1500℃) 3~ 6℃/секунда (1500℃ ~ 1700℃) |
|
Графитовые тигли и огнеупорные футеровки |
Графитовый тигель высокой чистоты: 2 "OD x 1,57 "ID x 4" Глубина (высота 4,3 ") Тигель с несколькими полостями входит в комплект поставки для индукционной плавки металла. Диаметр 6 мм. Объем полости: 16 Диаметр 8 мм. Полость: 12 Трехслойный огнеупорный вкладыш специальной конструкции выдерживает температуру до 2000 ℃. |
|
Уплотнительные фланцы и кварцевая камера |
В комплект поставки входит открытая кварцевая трубка с двумя концами размерами 130 мм (наружный диаметр) x 122 мм (внутренний диаметр) x 360 мм (L) Верхний фланец: фланец шарнирного типа из нержавеющей стали с проходом для термопары 1/4 ", игольчатым клапаном и фитингом из барды. Нижний фланец: фланец из нержавеющей стали с игольчатым клапаном и вакуумным отверстием KF-25. Прямоугольный клапан и зажимы KF25 и сильфон SS длиной 1000 мм входят в комплект поставки для подключения к вакуумному пуансону |
|
Датчик давления |
Антикоррозионный емкостной мембранный манометр (не зависит от газа), диапазон измерений до 3,8 x10e-5 торр Один адаптер питания постоянного тока напряжением 24 В, 1 А включен в комплект поставки и готов к использованию. Входное напряжение адаптера составляет 110-240 В однофазном режиме. |
|
Расходомер |
Компактный расходомер с прямым считыванием, 100-1000 куб. см / мин. с 1/4 НП Точность: 4% |
|
Охладитель воды |
Диапазон температур: 5-30℃ Расход воды: > 16 л / м, Давление воды: 40 фунтов на квадратный дюйм Примечание: Для достижения наилучшей производительности рекомендуется использовать специальную охлаждающую жидкость. |
|
Вакуумный насос |
В комплект входит один лопастной вакуумный насос емкостью 156 л/м. Производительность: 156 л /мин при вакууме 10e-2 торр. Макс. Потребляемая мощность: 0,4 кВт / 0,37 кВт Для американского заказчика в комплект поставки будет входить вакуумный насос напряжением 110 В Если вы выберете высокоскоростной турбонасос, уровень вакуума может достигать 10- 6 торр |
|
Передвижная тележка для тяжелых условий эксплуатации |
Конструкция: Передвижная тележка со стальной рамой поверхность 600 мм (Д) х 800 мм (Ш) для размещения индукционного нагревателя и кварцевой трубки с фланцем |
|
Защитный экран |
Для версии, не сертифицированной по UL, будет предоставлен защитный экран из фенольных листов. Для версии, сертифицированной по UL, будет предусмотрен прозрачный защитный экран из поликарбоната. Для безопасной работы кварцевую трубку необходимо окружить защитным экраном |
|
Размеры изделия |
Индукционный нагреватель: 18,5 "(Д) x 12" (Ш) x 17" (В) (520 мм x 520 мм x 450 мм) Охладитель воды: 18 дюймов (Д) x 18,7 дюйма (Ш) x 30 дюймов (В) (460 мм x 475 мм x 762 мм) Передвижная тележка для тяжелых условий эксплуатации: 600 мм (Д) x 800 мм (Ш) x 597 мм (В) |
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой Расходуемые детали, такие как технологическая трубка, огнеупорные вкладыши, уплотнительные кольца и нагревательный змеевик, не подпадают под действие ордераy |
|
Предупреждение |
Внимание: Защитный инертный газ должен непрерывно заполняться на протяжении всего эксперимента, чтобы защитить графитовый тигель и термопару C. Скорость потока газов должна быть ограничена <200 МКСМ (или 200 мл / мин). Система индукционной плавки предназначена для использования в условиях вакуума и низкого давления <0,02 МПа Внимание: На газовом баллоне должен быть установлен двухступенчатый регулятор давления, ограничивающий давление ниже 3 фунтов на квадратный дюйм для безопасной работы. Никогда не нагревайте печь, пока клапан выпуска газа закрыт и в камере печи поддерживается положительное давление. Для постоянного контроля состояния камеры в процессе нагрева необходимо использовать манометр |
|
Вес нетто |
300 фунтов |
|
Модель |
Стоимость, доллары США |
|
CY-50KTC-M |
По запросу |
