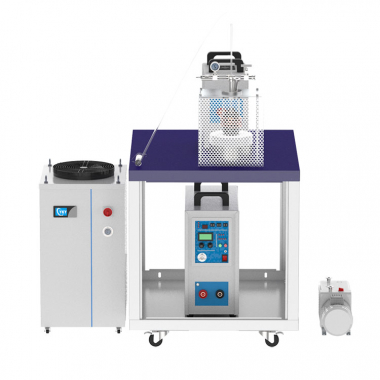

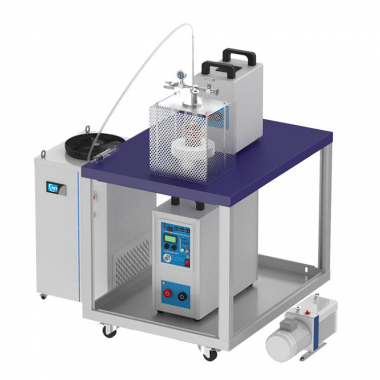

Это крупномасштабная система высокотемпературного индукционного нагрева и плавильной печи, оснащенная индукционным нагревателем мощностью 30 кВт, кварцевой трубкой диаметром 8,5 дюйма (216 мм), откидным фланцем и клапаном, графитовым тиглем, графитовым покрытием, изоляционным покрытием из оксида алюминия, циркуляционным охладителем мощностью 16 л/мин, вакуумным насосом и передвижной тележкой для печи.
Технические характеристики
CY-85KTC-это крупномасштабная высокотемпературная система индукционного нагрева и плавки в печи, оснащенная индукционным нагревателем мощностью 30 кВт, кварцевой трубкой 8,5 " (216 мм), откидным фланцем и клапаном, графитовым тиглем, графитовым покрытием, изоляционным покрытием из оксида алюминия, циркуляционным охладителем 16л / мин, вакуумным насосом и передвижной печной тележкой, максимальная температура может достигать 2000 ℃ (во время использования в кварцевую трубку необходимо вводить защитный газ), что является лучшим выбором для выращивания кристаллов, плавки металла и термообработки различных материалов.
Технические параметры
|
Модель продукта |
2000℃ температура контролируемой 30 кВт индукционного нагрева печи ТИЦ-85KTC |
|
Основные характеристики |
1. Огнеупор, изготовленный из нескольких кусков оксида алюминия, используется для поддержки графитового тигля и предотвращения теплового излучения. 2. Оснащена автоматической системой защиты от давления воды, перегрева и высокой мощности. 3. Регулятор температуры использует PID для контроля температуры и может настраивать 30 разделов программ повышения и понижения температуры, а также имеет функции защиты от перегрева и разрыва пары. 4. Оснащена антикоррозийным вакуумметром, когда давление воздуха превышает 10 мбар, нет необходимости преобразовывать коэффициент в соответствии с типом измеряемого газа, и диапазон может достигать 3,8 × 10E-5Torr. 5. Точность мини-поплавкового расходомера составляет 4%. 6. Оснащен двухступенчатым лопастным механическим насосом (2л / с), который позволяет достигать степени вакуума в кварцевой трубке 10E-2torr. |
|
Технические параметры |
Индукционный нагреватель 1. Рабочее напряжение: трехфазный переменный ток 380 В 50 Гц (требуется воздушный выключатель 60 А) 2. Рабочий ток: 7ампер-70ампер (требуется воздушный выключатель 100А) 3. Мощность: Максимальная мощность колебаний 30 кВт, максимальная входная мощность 15 кВт 4. Выходная частота: 30 кГц-110 кГц 5. Рабочий цикл: 80% 6. Индукционная катушка: внутренний диаметр Φ220 мм, высота 65 мм 7. Воздушное охлаждение: задний вентилятор |
|
Регулятор температуры и термопара 1. Рабочее напряжение: Однофазный AC208V-240V 2. Точность контроля температуры: ± 3℃ 3. Термопара: Тип C, наружный диаметр Φ1 / 4 ", длина 10 " 4. Непрерывная рабочая температура: 1000℃ -2000℃ 5. Максимальная скорость нагрева: 4℃ / с (1000℃ -1200℃), 3℃ / с (1200℃ -1500℃), 1℃ / с-2℃ / с (1500℃ -2000℃) |
|
|
Графитовый тигель (расходные части) 1. Графитовый тигель высокой чистоты: наружный диаметр Φ114 мм, внутренний диаметр Φ100 мм, высота 142 мм 2. Максимальная вместимость: объем образца должен составлять 1/2 объема графитового тигля, а максимальная масса - 4 кг (калибруется железом) 3. Изоляционный слой: графитовый тигель окружен тремя слоями теплоизоляционных материалов, изнутри и снаружи-графитовый войлок (термостойкость 2200℃) -глинозем (термостойкость 1700℃) Высокотемпературный войлок общей толщиной 32 мм |
|
|
Кварцевая трубка и уплотнительный фланец 1. Кварцевая трубка: открыта с обоих концов, наружный диаметр Φ216 мм, внутренний диаметр Φ208 мм, длина 500 мм 2. Верхний фланец: используется складной фланец из нержавеющей стали, оснащен антикоррозийным вакуумметром, шаровым клапаном из нержавеющей стали, оснащен бронированным интерфейсом 1/4 " (может быть вставлен в термопару в кварцевую трубку для более точного измерения температуры образца) 3. Нижний фланец: оснащен интерфейсом KF25, который может быть подключен к вакуумному насосу через сильфон |
|
|
Охладитель воды 1. Температура: 5℃ -30℃ 2. Расход воды: > 16л/мин 3. Емкость резервуара для воды: 12 л, изготовлен из нержавеющей стали 4. Давление воды: ≥0.1MPa 5. Расход: ≥5Л/мин (Для достижения наилучшего охлаждающего эффекта рекомендуется использовать специальную охлаждающую жидкость) |
|
|
Вакуумный насос Рабочее напряжение: однофазный AC208V-240V |
|
|
Передвижная тележка Размер: 700 мм × 1000 мм × 700 мм, стальная каркасная конструкция, легко перемещаемый индукционный нагреватель и кварцевая трубка с фланцем |
|
|
Вопросы, требующие внимания |
Перед началом работы необходимо внимательно прочитать инструкции, а оператор должен надеть защитную маску. При использовании плавку необходимо проводить при проточном давлении аргона ≤0,02 МПа, При скорости потока менее 200 мл/ мин давление воздуха в кварцевой трубке всегда должно поддерживаться на уровне <0,02 МПа. В процессе нагрева всегда обращайте внимание на давление воздуха в кварцевой трубке. Если давление воздуха превысит безопасное значение, это приведет к растрескиванию кварцевой трубки, выскакиванию фланца и даже к физическим травмам. |
|
Другие вопросы |
Эту машину можно заменить на RTP (печь для быстрой термообработки) и систему физико-химического осаждения смеси из паровой фазы (HPCVD). |
|
Модель |
Стоимость, доллары США |
|
CY-85KTC |
По запросу |
